| AC500是一款靈活一致的擴展升級產品，能夠適應各種不同的自動化任務：各種相關的設備可以根據用戶的需求靈活的組合和使用，從而實現庫存的最小化。

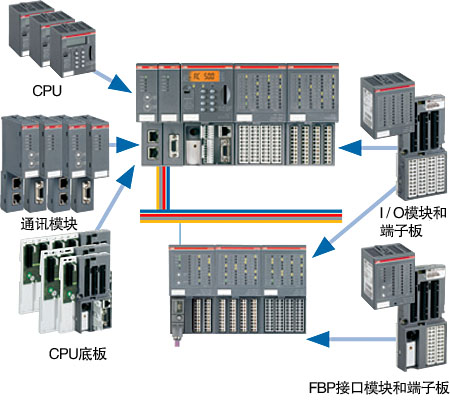

AC500系統的構成
CPU
CPU 有PM571、PM581 和PM591 三個不同的等級。而這不同等級的CPU 均可用同一個編程軟件使用5種不同編程語言進行編程。CPU 上均帶有LCD 的顯示、一組操作按鍵、一個SD 卡的擴展口和兩個集成的串行通訊口。CPU 可直接插在CPU 底板上，CPU底板還可選擇是集成以太網還是ARCNET網絡接口。而保留的CS31 的通訊接口更是考慮到了和AC31系列PLC的兼容性。
通訊模塊
除了CPU 上集成的通訊接口外，每一個CPU上還可最多擴展4個通訊接口。這4個通訊接口可擴展為任意的標準總線協議。
CPU上集成的兩個Modbus通訊接口和可選集成的以太網或ARCNET網絡接口外，通過通訊擴展接口還能擴展：ProfibusDP-V1 、DeviceNet、CANopen和以太網等總線接口。
可編程控制器－AC500
產品概述
CPU 底板
按CPU 擴展的通訊接口數量的不同有三種不同的CPU 底板。它們分別帶: 一個、兩個或四個通訊插槽，這些插槽可插接不同的總線接口。
I/O 模塊
輸入/輸出模塊有模擬量和開關量兩大種類。每個輸入/輸出模塊均可直接插到端子板上，CPU本地和通過FBP分布式擴展的子站，可最大擴展到7個輸入/ 輸出模塊。在這些模塊中含有輸入/ 輸出可設置的模塊種類，以供用戶靈活的使用。
端子板
模擬量和開關量均使用同一種端子板，而同一種端子板可實現1線、2線和3線不同的接線模式。從而提供用戶在沒有輸入/ 輸出模塊時的預接線。端子板分為: 24 V DC 和
230 V AC兩種不同的電壓等級，而接線方式則有螺釘和彈簧兩種可選。
FBP的接口模塊
這種模塊集成了一定數量的開關量輸入/ 輸出，并且通過它實現和CPU 的通訊和分布I/O。這個分布模塊后面又可最大擴展7個輸入/ 輸出模塊。
SD卡
可選附件，在沒有PC的情況下實現數據調用，下載和上傳用戶程式，或對所有設備進行產品更新（CPU、通訊模塊或I/O模塊）。

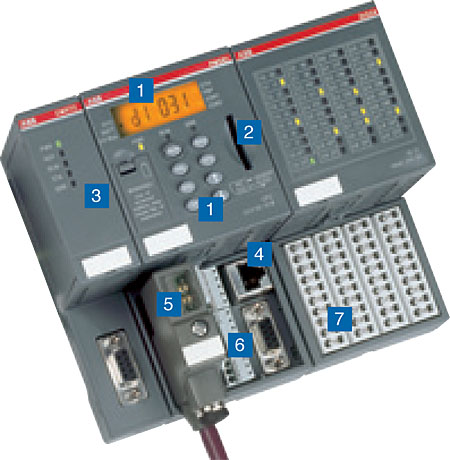

1 帶背光的LCD 顯示屏和操作按鍵
2 SD卡插槽
3 插入式擴展通訊模塊（從1個、2個最多至4個）
4 CPU上集成的通訊接口（可選為以太網或ARCNET）
5 FBP通訊接口（只能用于從站）
6 兩個串行接口，用于編程、ASCII通訊、Modbus通訊，或CS31通訊（只能用于主站）
7 本地I/O擴展模塊，最多到7 個

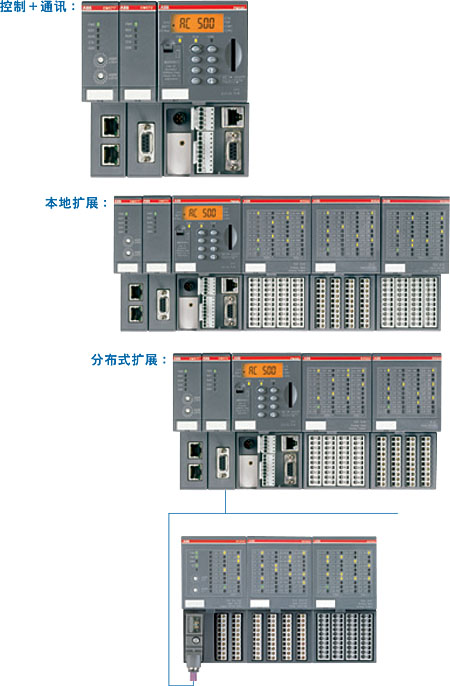

AC500 可按不同控制需求組合

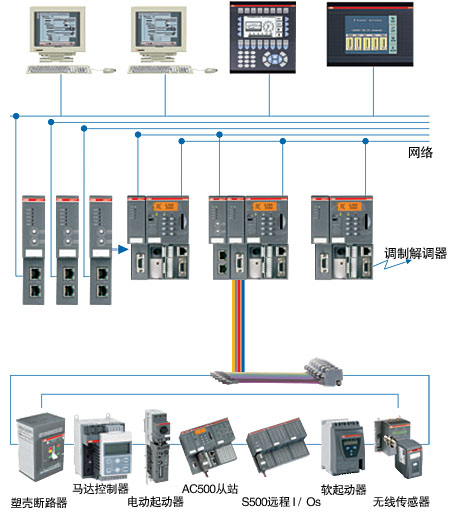

網絡和通訊
CS31 通訊總線
CS31現場總線從1989年研發至今，一直起著承先啟后的作用。通過這個總線，把前后多套系統有機的聯系在了一起。CS31總線便于設置和通訊簡單，總線的連接只需通過三個接線端子來實現，省去其它總線所需的額外連接成本。AC500控制系統的COM1口集成了CS31主站功能。
網絡結構和通訊介質
CS31總線是一種點對多點的RS485串行通訊。每個通訊系統由一個主站和最大31個從站組成。通訊距離不加中繼為500米，加中繼最大可達到2000米�？偩�帶有自診斷功能。通訊介質為: 屏蔽雙絞線。

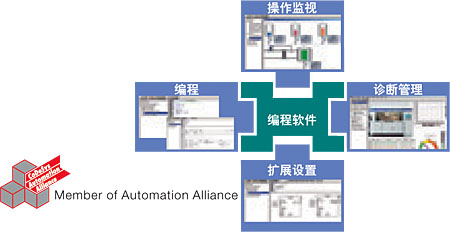

AC500 Control Builder 編程
AC500 Control Builder 編程是一套可對所有系列AC500 CPU進行編程的工程工具，這套編程軟件符合IEC61131-3的國際標準，可支持五種不同的編程語言。這套軟件可完成AC500系統的全部設置，包括所有的總線接口，而且還有全面的自診斷功能、報警處理、可視化調試工具和開放的數據接口。
符合IEC61131-3 標準的編程
這套編程軟件除了用優異的性能、友好的界面對系統內所有的硬件進行相關的編程、測試、調試來實現各種自動化應用外還提供以下的功能 :
● 五種標準的編程語言:
－功能塊（FBD）
�。Z句表（IL）
�。菪螆D（LD）
－結構文本（ST）
�。樋貓D（SFC）
● 連續功能圖（CFC）
● 調試工具 :
�。瓎尾�
�。瓎窝h
�。瓟帱c
離線仿真功能
AC500 Control Builder 可在沒有連接PLC硬件的情況下進行仿真，對用戶程式進行調試，包括相關的手動功能。調試后的程式再下載到CPU 控制系統中使用。
變量跟蹤功能
可在線實時的監視所有過程變量隨時間變化的情況。
配方管理和監視列表
可為一組變量預設有一組相關的值，可在調試時調用。這個功能在控制參數的整定時很有用。
可視化的調試工具
在這套編程軟件里，可把PLC 里的各種變量通過顏色的變化、物體的移動、位圖、各種柱狀圖或直接顯示數值等方式顯示在軟件上，以便于用戶程式的調試，以及報警和事件的管理，并提供網絡多媒體（ActiveX）功能。
通訊接口的設置
通過這套軟件可實現Profibus-DP、CANopen、DeviceNet、以太網、Modbus 和CS31總線的設置。
開放的數據接口
可通過DDE和OPC方式和外部進行數據交換。
編程
可通過以太網和ARCNET 網進行編程。
工程接口
編程軟件可訪問外部的項目數據庫，從而實現對一個或多個自動化項目進行管理。
|
