隔離危險，防止接近危險，或者在探測到危險時即時終止過程，這是你唯一能把握并能避免死亡或受傷、同時優化生產過程的機會。
請問您如何給人的生命及肢體定價？運轉更快的機器，如果集成良好則能擁有良好的創收潛力。而由機器傷害造成的停工及時間損失，對于任何一種業務來說都代表著人工及金錢上的損失。據美國勞工部職業安全與健康署（Occupational Safety & Health Administration, OSHA）統計，僅在美國，每年由機器相關事故所造成的人員死亡及肢體傷害（斷肢、劃傷、壓傷及擦傷等）人數即分別達到了800及18000。
法律、規則及指導方針等可對此提供一定的保護；培訓、操作程序及人員職責等也可降低風險和開銷、以及民事甚至刑事責任；當然良好的設計也有幫助。一般而言，可將與機器有關的危險隔離，主動或被動地將它封住，或者在探測到危險時即時終止過程以免人員受傷等。 規則的世界

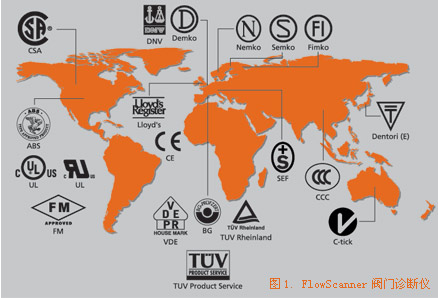

安全標準可以是與電氣、應用或產品有關的標準，同時還包括安全設備設計及操作等。全球用來建立規則及指導方針的組織及過程不盡一致，以避免產生一個“傷害世界”（圖1）。此外，有超過一打的管理機構已經創建了相關的安全標準。
Schneider Electric機器安全產品部Dave Collins說，自動控制供應商可對標準進行解釋，并指出標準中的某些重要部分如何與其他標準有關，同時要求客戶去詳細了解這些標準， “但最終我們還是不能告訴人們他們該去做什么”。
Collins時常會用一下手，或者至少動動手指。一次，“當我注視一臺一部分受保護的設備時，我伸手去摸相鄰的另一部分，我知道在它運行時我的手指會被灼傷，但機器制造商卻說，‘嗨，你不該去摸那個地方’！很明顯他們忽略了某些重要的東西”，Collins說。
在這些新標準出臺以前，對每臺機器都必須認為它在最壞情況下都很危險，Rockwell Automation安全產品項目經理Art Pietrzyk回憶說，但現在一般先要進行風險評估，以確定必須達到降低風險所需的安全完整等級（SIL）。而且Pietrzyk還建議，客戶現在應該用SIL標準來比較自動化供應商提供的產品。例如，客戶可注意定量指標--如所需的平均故障間隔時間及故障概率等，以及定性指標--包括故障診斷覆蓋及故障安全設計等。Rockwell Automation已經開發出幾種經IEC 61508 T哣認證的控制器，如SIL 2 ControLogix控制器及SIL 2 GuardPLC控制器等。安全等級及相關安全要求影響到所使用控制的類型。
“提出相應的安全要求以及用適當?shù)陌踩O(shè)備來滿足這些要求是客戶的責任”，Omron Electronics安全產品經理Mike Frey認為，風險評估過程可幫助確保客戶擁有遵循安全標準的工作環境，他說，為避免出現重大事故，“需對員工工傷補償條款進行量化，如一個手指受傷、一個大拇指受傷、一只手受傷、一只手臂受傷，需分別補償40、70、190及235星期的工資等。對于每周18美元的薪水來說，以三分之二的補償率（如伊利諾斯州所要求的），一只手臂受傷即需向受傷員工支付11.3萬美元的資金。還得加上醫藥費、罰款和/或訴訟、以及實際存在但卻無法估量的人員受苦及士氣與生產力低落等無形損失”。 標準的選擇
渴望得到正確的指導嗎？以下我們舉一個從Omron Electronics的安全產品指南上摘錄下來的例子。
■ OSHA要求雇主及OEM們必須遵守聯邦規章（CFR）第29條、第1910款的規定。OSHA認可那些在自愿基礎上達成的安全標準--例如由美國國家標準協會（ANSI）開發的標準等，但各機構必須提前向ANSI的標準審查委員會提出正式申請。已提交并擁有經ANSI批準及注冊標準的機構有：美國機械工程師協會、機器人行業協會、國家消防局及一些制造技術協會等。
■ 即使進行了上述努力，還是有一些技術（如光幕等）未被美國標準直接覆蓋，因此必須從其他標準上尋求指導。這其中包括由歐洲經濟共同體即歐洲標準（EN標準）以及由其他位于歐洲的機構如國際電工委員會（IEC）及國際標準化組織（ISO）制定的相關標準等。
■ EU標準包括于1995年采納并用來管理在歐洲銷售的新機器設備的“機器指導”，以及于1997年被采納的安全標準等。而"工人在作業指導下的設備使用"標準則覆蓋了風險分析、事故預防培訓以及安全優先等級等預防性措施。EU還要求歐洲標準化組織--CEN及CENELEC--為EU制定統一協調的標準。其中已制定的3項標準包括：“A類基本安全標準”、“B類集團安全標準”以及“C類個人安全標準”。
■ 具體國家及其他管理機構也能對機器安全標準施加影響，這其中包括加拿大的一些省、加拿大標準協會以及日本工業標準組織等，這些地區和組織根據世界貿易組織（WTO）制定的條款對其安全標準進行了修訂，以使其更能接近IEC及ISO標準。 安全成本、類型及設計
遵循安全標準的成本隨技術、策略及應用的不同而有很大差異；法律與規則根據應用、地區及其他多種因素而有很大變化 ；方法及技術包括設備罩、箱籠、防護裝置、報警、安全光幕、區域掃描、雙手控制、安全襯墊、安全繼電器、互鎖與開關、電控停機按鈕以及其他安全裝置等。這些裝置在設計時通過考慮可能、甚至在非正常情況下的間距點及區域，可幫助保護操作人員的手指及其他肢體免于受傷。
歐洲目前已有將強制性要求置于優先考慮的趨勢，而美國則傾向于先頒布標準，然后再用罰款及事后處罰的方式來強制執行；而且標準永遠都不是不變的，例如美國的原始設備制造商（OEM）現在又面臨新的商機，因為新頒布的NFPA79標準允許將安全組件集成到控制網絡中。顯示其中含義的具體例子是，Siemens Energy & Automation的客戶--Pearson Packaging Systems公司，曾花368個小時來對一臺機器進行硬連線，后來利用AS-i網絡馬上就將連線時間縮短至96個小時。以同樣的資源，Pearson Packaging Systems公司每年至少能多生產和銷售兩臺這樣的機器。
幸運的是，對于最終用戶及OEM來說，其安全技術供應商現在可通過互聯網站、專家以及含有安全技術（及產品）內容的培訓來為他們提供幫助。
好的產品設計總是從考慮安全開始。在各行業數千種可能的產品中，Mazak VTC-300C 立式加工中心采用固定工作臺及移動柱，可幫助減少操作員疲勞并實現更加方便的可達性，以便進行更加輕松（及更安全）的零件交換 ；可移動的 CNC操作面板使其更易于使用；而互鎖機構則能確保加工前零件被隔離。美國肯塔基州佛羅倫薩市Mazak公司的工程師及項目經理們，定期幫助客戶安全地設計、建造及安裝機器設備，其9個區域培訓中心則幫助培訓客戶如何進行安全操作。
隨著標準的改變，很多OEM 時刻保持這樣一種敏感，即：幫助客戶選擇最合適以及最經濟的方法來改動其已安裝的設備，以符合最新標準的要求。
位于俄亥俄州巴達維亞市的Milacron公司塑料技術部，曾證明它如何升級其水平注塑成型機以滿足ANSI/SPI B151.1標準第6條的要求。Milacron公司雖能在好幾個方面提供升級來幫助客戶遵循此項標準，但也可以由最終用戶或本地承包商來自己實施速度更快及成本更低的安全保護，Milacron建議說。 機器安全技術
安全的另一個領域是指必須確保在零件故障時機器不會傷人。例如IEC 61508標準即規定在所有與安全相關的電子部件中都應有冗余設計，以在線纜或器件損壞時只發生“安全”故障，這可依靠系統冗余設計，而不是只依靠器件的可靠性來實現。按照Rockwell Automation安全控制經理Richard Galera的說法，IEC 61508標準的4項功能性安全規定在今天具有特殊的意義，但最終，“還是取決于客戶對應用的分析、確定應用類型以及決定采用哪一種安全技術等”，Galera說。 相關文章：不要讓你的腦袋越過安全警戒線
在工廠“旅游”中，總是有很多東西需要學習，包括如何不讓你的腦袋越過安全警戒線等。
導游剛剛警告完一個旅游團不要太靠近抓－放機器人的安全傳感器，但仿佛是出于暗示，有人將腦袋伸進安全光幕以便能更近地觀看機器運行過程，此時傳感器馬上切斷電源以防機器傷人，從而進行了一次完美的安全操作演示。操作員對他不得不重新啟動生產線似乎有些惱火，而這名惡作劇者看起來也似乎有些窘迫，但旅游團的其他成員則似乎很高興能親眼目睹光幕是如何來幫助避免機器傷人這一精彩的一幕。 相關文章：Siemens成立集成安全技術中心 Siemens Energy & Automation已在北美成立集成安全技術中心，來幫助客戶滿足不斷變化的工業標準及不斷增長的安全需求。其最初目標市場包括汽車、食品飲料、消費類產品、材料處理、包裝及冶金等。Siemens此項計劃，旨在提高其集成安全技術水平以及能為北美制造商提供更好的服務。
領導Siemens在北美集成安全業務的負責人J.B. Titus說，這一戰略性計劃得到了Siemens在德國、加拿大及墨西哥的分支機構及業務單位的大力支持。“工程師及決策者們正在利用我們最新通過認證的安全技術所提供的成本節省、生產力提高及更高效率與更長運行時間的優勢，而這些技術也是Siemens‘全集成自動化’技術的一個重要組成部分。對于工程師們來說，他們現在更容易在任何一家工廠實施和維護安全”。 Siemens在歐洲開發的總線（工業網絡）設計、診斷及編程技術，現在已能通過Siemens在北美的銷售及業務拓展人員以及應用工程師來提供，Titus解釋說。
“成本節省源自于更短的宕機時間，而且由于不再需要技術人員去拽線及進行逐點檢查”，Titus解釋說，“因此他們能通過電纜來實現電子關機功能，且能充分利用已成為總線技術一部分的內置診斷技術的優勢”。Titus稱，Siemens是全球唯一擁有經過認證及注冊的故障保護自動化解決方案的公司。 相關更多信息，請訪問下列網站或進入:www.cechinamag/freeinfo輸入咨詢編號查詢
