許多儀器及控制應用中均涉及到超聲波傳感器，尤其是在流量測量，材料無損檢驗及物位測量等方面，超聲波傳感器的應用尤為普遍。
廣義上來講，所謂超聲波傳感器是指那些能夠?qū)㈦娒}沖轉化為機械能量，發出頻率在聽力范圍以外的聲波的設備。根據不同的實際應用情況，產生的頻率也不同。如應用在流量測量領域，聲波的頻率在30kHz到5MHz之間；應用在物位測量領域時，聲波的頻率會低一些，一般在30kHz到200kHz之間；而當應用在檢測裝置（如測厚儀和探傷檢驗裝置）上時，聲波的頻率范圍很廣，但是總體上來說要比用于其它領域時高很多。
一套傳播時間式超聲流量計系統采用一對傳感器來測量管道中的液體流量。每個傳感器內部裝有一個壓電晶體，可以將電脈沖轉化為在超聲波頻率范圍內的機械聲脈沖，反之亦然。在測量過程中，傳感器交替的作為發射器或接收器工作。這對傳感器分別被安裝在管道的上下游位置，使得某一時刻上游傳感器產生的聲脈沖向流體下游傳播，并最終被下游的傳感器接收；而在另一時刻，聲脈沖則朝相反方向，即流體的上游方向傳播。上下游聲脈沖傳輸時間的差別是與被測介質的流量成正比關系的。
基本設計
一個典型的用
于傳播時間式超聲流量計系統的傳感器由壓電晶體，外殼，阻抗匹配器及灌封劑組成。這樣設計的目的是最大化傳入流體介質中的能量，消除回波影響，并衰減結構中的鈴振現象，擴大傳感器的使用帶寬。
為了將壓電晶體信號的衰減定量化，M.G. Silk在其所著的書中對超聲波傳播作了以下假設：
W = (ZD-ZA)(ZD-ZB)/(ZD+ZA)(ZD+ZB)
其中：
W=一次震蕩周期中的能量損耗的平方根或第n個周波和第n-1個周波振幅的比值
ZD=壓電晶體的聲阻抗
ZA=阻抗匹配器的聲阻抗
ZB=灌封劑的聲阻抗
根據實際選用的材料，傳感器可以設計成下列三種不同的類別之一：
■窄帶寬：壓電晶體的鈴振時間很長，W>0.75
■中等帶寬：根據Silk的觀點，這一類型的傳感器可以使用在大多數的超聲波應用場合中，W～0.3
■寬帶寬：短信號，W<0.1
傳感器應用范圍：

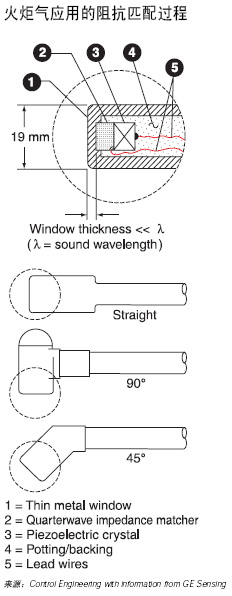

■對于典型的火炬氣應用（見圖），所有的傳感器都可以使用1/4波匹配技術，并采用金屬外殼對傳感器元件進行密封以避免腐蝕性介質對其的損壞。因?yàn)槁暡ǖ陌l(fā)射窗相對于100kHz聲波的波長來說很小，所以這一環節的能量損耗也非常小。
■對于典型的液體流量測量應用，壓電晶體直接被粘結在金屬外殼上，而不需要任何的阻抗匹配層。 |
