當GM公司于2002年宣布要建立一個全球通用標準的傳動平臺時，他的目標非常明確：滿足生產快速調整的需要、降低成本并且簡化安裝和維護工作。這個解決方案要既能夠用于新建工廠，也能夠用于現有工廠的改造升級。這個解決方案所選擇的技術據說在GM公司全球各地的工廠里都獲得了勝利。
對于GM公司控制、傳動、機器人和焊接集團的高級制造項目工程師Hans Rodgers來說，由SEW-Eurodrive公司開發的一體化傳動控制系統的美妙之處在于——簡單。這個系統由高度模件化的單元組成，包括一體化的傳動馬達、驅動以及一個獨立的、由一個安全繼電器供電的24V直流安全回路。無需端子接線和編程工作，這樣就使現場的電氣技術人員只需進行簡單、快捷的安裝工作即可，使他們能夠使用標準的傳動模件。

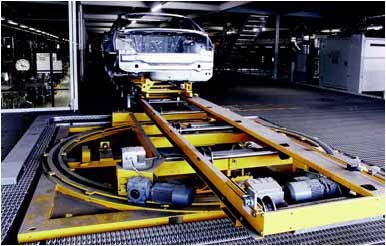

SEW公司的傳動控制系統為組裝工廠帶來了更強的靈活性，使得生產線可以根據不同的汽車車體在短短幾天的時間里完成改變，而不是像以前那樣需要花費幾個月時間。SEW公司的傳動控制系統還使GM公司可以實現顯著降低工程費用和安裝費用的目標。節約的效果通過使用較少的部件、較少的接線和維護工作來實現，再加上消滅了討厭的緊急停車，這樣可以減少停工的時間。在一個工廠中，每個驅動系統可以節省多達1000美元。
“我們?cè)谌蚋鞯厣a(chǎn)類似的車體，”Rodgers解釋說，“但是，在很多情況下當?shù)氐墓S都沒有把其它工廠的經驗利用起來，而是在設計汽車傳送設備時不斷的重復別處已經走過的彎路。現在我們有了一套設計和實施都非常簡單和便宜的控制系統，無論工廠位于北美洲或南美洲、歐洲或者亞洲。這就是我們稱之為標準化柔性系統的東西。”
采用這種柔性系統，GM公司只用很少幾種不同的傳動模件就可以適應公司的大多數汽車生產要求。使用通用制造設備架構的能力對于減少制造過程中的不必要支出是非常關鍵的。
分散控制是關鍵
簡單化還體現在工程設計施工當中：SEW公司的控制系統是分散化的，采用一個一體化的、安裝在傳動模件上的驅動和傳動馬達來實現。這種方式明顯減少了現場接線。除了分散化的控制系統以外，新的即插即用SEW模件（被稱為“連接器化”的單元）完全取消了現場接線端子。即使是在中國這樣的勞動力廉價地區，GM公司的工程師也滿懷信心的認為連接器將會明顯節省人工費用。另外，這種改變還最大限度的減少了接線錯誤。在任何制造業工廠里，接線錯誤都是一再發生的、造成工廠開車延誤的原因之一。
雙列直插封裝（DIP）開關取代了軟件對驅動設備進行組態。這種方法已經被證明是一種成本較低的設計，它不需要進行軟件編程以及相關的培訓。鍵盤、手提電腦和其它附加設備也不再是必需品，這使得有關人員的安裝工作和維護工作更加容易。“有時低技術反而是最好的技術，”SEW公司的機動車分部經理Tom Curtin說道。“一旦你搞清楚驅動設備應該怎樣控制馬達，你就不需要對每個單獨的驅動設備進行編程了。對于SEW公司制造的驅動設備和馬達來說，用DIP開關可以很容易的使馬達控制實現標準化。”
并且集成在驅動設備里邊的24伏安全停車回路替代了傳統的安全硬件組件。這種設計方式的組合有助于消除現場工程設計和安裝變更，使得建立一種全球通用的平臺成為可能。
取消了昂貴的接觸器
SEW公司的設計使得GM公司可以不再需要使用價格昂貴的安全接觸器——在傳統的安全設計里這是必不可少的——卻不會對工人的安全帶來影響。作為替代，采用了一種將安全功能與用于控制驅動設備和馬達的線電壓電源分離開來的低壓方法，這樣可以實現一個24伏直流安全停車（EN954-1類別3）。在需要時，這種方法能夠切斷24伏直流安全供電，以便防止變頻驅動設備里邊的功率晶體管著火，使得被驅動設備所控制的馬達處于一種不能產生扭矩的狀態——雖然480伏電源并未斷開。
因?yàn)榘踩＼囀怯梢粋�(gè)單獨的回路實現的，所以它可以使傳動運動停止而不必切斷控制系統和驅動設備的電源。對于終端用戶來說，最重要的是：當安全條件重新具備以后，能夠把傳動系統迅速的重新開動起來。如果采用傳統的在線安裝設計，當安全停車發生時，整個驅動回路可能都會從主控制器上被斷開。在一次緊急停車之后，必須非常小心的跟蹤重新恢復電源的順序，以便防止對驅動設備造成損害。快速的關閉電源和打開電源是非常危險的，而且會縮短驅動設備的壽命。
“GM公司想要一種標準的安全架構，這樣如果一個部件失效了、一個緊急停車按鈕被按下了或者一個光簾被觸碰到了就可以保護員工免受安全威脅，”Curtin解釋說。“我們的安全控制并不僅僅是適合于這種運行模式，它使GM公司可以決定什么樣的事件將會觸發一次安全停車。GM公司已經在這方面節省了數以百萬計的美元。一個典型的工廠會用到上千甚至更多的安全接觸器。我們現在已經能夠使用一種更加簡單、更加便宜的設計來把這方面的費用降低至少60％。”
目前已經有超過5000套SEW公司的新的傳動控制系統安裝在GM公司在全世界的工廠里邊，Curtin高度贊揚了GM公司的技術規劃和超前的思維。“由于幫助GM公司進行全球工廠改變所遇到的困難，我們得到了GM公司的感謝，”他說道，“他們分步驟的進行技術改變，就像爬樓梯一樣。他們明白對于當?shù)氐墓S來說，改變是多么困難。因此他們采用了一次邁出一大步的方式，而不是多次小步的方式。通用的系統能夠獲得來自不同地區技術資源的全球化的支持。”
這是一種非常適合SEW模式的獲得技術發展的途徑，Curtin說道。“我們的產品是模件化的，而且我們?cè)谌蛑圃焱瑯拥漠a(chǎn)品，用于發展客戶的解決方案。一旦我們理解了用戶需要一個解決方案怎樣工作并且對這種解決方案的設計和工程進行過細致的優化，然后我們就可以針對這個客戶的需求重復使用這種解決方案，還可以把它用于其它地方的有類似要求的客戶。這是一種經過標準化的靈活解決方案。”由于這種一體化的傳動控制系統已經在實踐當中得到證明，SEW公司這種方法也在汽車行業的其它GM公司的競爭者那里得到了應用。 |
