在一個水處理工廠里，將失真的設備連接到備用發電機會產生干擾電流。可以先采取臨時處理方案，然后使用有源諧波濾波器。
變頻驅動器VFD（variable frequency drive）在關鍵電機的調速和優化功率消耗方面具有許多優點，但是也很容易造成相鄰配電系統的諧波失真。配電系統能夠吸收部分失真，但是當VFD直接連接在發電機驅動的電路上時，產生的干擾也可能會影響操作的可靠性。
當額外的設備投入運行時功率消耗以明顯的幅度增加。 通常，水處理廠配備有VFD、臭氧發生器以及其它可以造成諧波失真的負載。多數的工廠里也配置了緊急備用發電機，以備外部電源停止或非正常時為重要設備供電。這樣的反滲透淡化廠始終關注著諧波的長期影響效果，以及他們的938 kVA備用發電機在大型變頻泵造成諧波失真時運行是否可靠。
而工廠的操作人員一直擔心，在應急操作時間延長的情況下，發電機可能發生故障。為了確定故障的程度，操作人員編輯諧波測量結果，比較正常使用和使用備用發電機時的失真程度，并根據測得的數據通過工程分析來評估諧波抑制技術。
監控失真
施耐德電氣在工廠的配電盤進線端檢測諧波的失真情況。測試設備為一個能夠測量200多個電源系統參數的便攜式電路監控器。諧波失真的測量采用每個周期512點的采樣率進行取樣，保證第250次諧波的準確性。

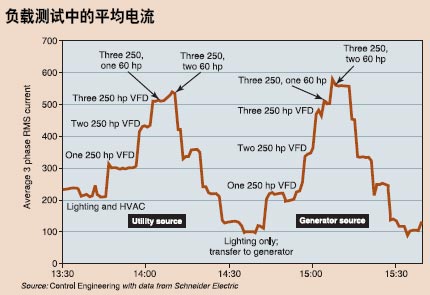

負載測試表明：在當時的情況下，工廠備用發電機的負載量接近其53%的額定負載（如平均電流圖所示）。測試期間的負載峰值為403kW和431kVA。測試中的平均RMS電流表明了不同機器運行的影響。
測試過程中，當使用發電機供電時電壓略有降低，但無論是正常使用還是發電機供電都能夠維持在可被接受的穩態電壓范圍里——480V的100%~103%。電壓失衡程度也在小于1%，在可接受的范圍內。

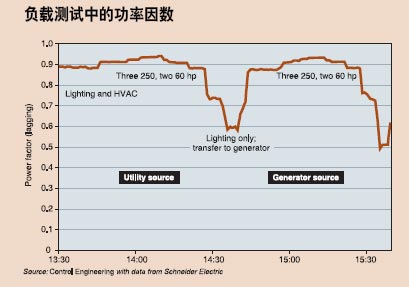

負載測試表明負載最少時功率因數最低，所有設備同時運行時功率因數最高（如功率因數圖所示）。由于諧波固有的功率因數改進特征，使得常規的諧波濾波器很難削弱此電路上的諧波。

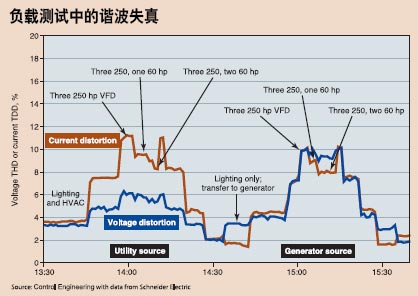

負載測試也表明480 V總線上的電壓失真幅度在正常使用時最高峰值可達大約6.5%，在使用備用發電機時可達大約10%（如諧波失真圖所示）。當60hp設備與250hp設備一起工作時，由于ΔY變壓器和線性反應器結合產生的消除效應，電流失真會減少。電流總需量畸變系數TDD（total demand distortion）是由80%的發電機額定電流除以諧波電流得出的，或直接取900 amps。
多大程度的失真是可以接受的？
IEEE 519-1992標準《電力系統諧波控制推薦規程和要求》提供了一些關于“多大程度的諧波失真可以接受”的指導方針。最初，該標準作為推薦規程供電力使用單位及其客戶參考；現在，該標準已被廣大工廠企業作為測定現有設備諧波電流的指南性文件加以普及和使用。
對淡化廠的正常電力使用和備用發電機供電所進行的測試表明，主要的電力系統參數，包括電壓校準和失衡以及電流失衡，都在可接受的范圍內。盡管諧波失真的程度沒有嚴重到對工廠的正常生產運行有明顯的影響，進一步減弱諧波仍然是不可忽略的工作。操作員關心諧波帶來的長期影響，而由于使用備用發電機時的諧波常常超過IEEE 519-1992標準所規定的諧波范圍，他們更擔心應急操作時間延長的情況下發電機能否穩定可靠地繼續工作。此外，諧波減弱技術也能延長設備使用壽命，增強系統的可靠性。
諧波限值表（如圖所示）顯示了與通常用于電力發生設備的IEEE 519-1992標準諧波限值比較的測試結果。和演示的一樣，在線測量的數據超過了這個限值。除此以外，施耐德電氣還進行了不同抑波技術的計算機仿真。
仿真與減弱分析
施耐德電氣通過諧波仿真可以估算不同的情況下諧波電流的減少量。如前面所提到的，在250hp設備和60hp設備同時工作就已經獲得了第5次和7次諧波電流的諧波消除效果。系統分別要求5次諧波的電流減少27%，7次諧波的電流減少16%，盡管如此造成了總RMS電流增加了19%。最壞的情況也就是最高諧波峰值，在只有250hp設備工作時才會出現。總體來說，有4種解決方式：
繞過一個ΔY絕緣變壓器——每個250hp設備有ΔY絕緣變壓器。繞過其中一個ΔY絕緣變壓器就能獲得不錯的效果，即減少了諧波電流失真的數量。再加上上面提到的250hp和60hp設備同時使用的方法，減弱了第5次和7次的諧波電流。而旁通回路的第5次和7次諧波電流保持不變，一旦再運行一到兩個250hp設備，就會產生額外的消除作用。然而，這項技術僅適用于沒有更有效的解決辦法的情況下的臨時改造。
無論是正常使用或備用發電機供電，功率因數都反映出相似的特性。94% 的全負載功率因數不允許僅僅使用一種抑制策略。
當三個250 hp 設備運行時，諧波失真達到峰值，但是由于良好的消除效應，再增加的60 hp 設備卻減輕了失真的程度。 替換一個ΔY絕緣變壓器——一種更為有效的諧波減弱技術就是用ΔY交錯繞組變壓器取代其中一個ΔY絕緣變壓器，而非繞過它。因為諧波電流不是通過ΔY交錯繞組變壓器周相移動，所以這樣的改進也增強了第5次和7次電流的消除效應。這種方法同時也保留了諧波衰減的正面影響。
無源諧波濾波器——可以在480V主電路安裝一個5次無源諧波濾波器，但是由于無源諧波濾波器也會增加基礎功率因數，所以這種方法并不實際。由于設備的功率因數已經很高（全負載時可達94%），在工廠沒有達到最先進的功率因數的情況下，系統無法容忍更多的負荷。
有源諧波濾波器——該廠最佳的解決方案是通過在480V主電路上安裝有源濾波器來減弱諧波電流。有源濾波器能夠測算出負載所需的諧波電流量，并且使電流產生180°的相位移。該方法可以很大程度上減弱諧波失真的程度，通常被用在必須嚴格遵守諧波限值的場合。此外，施耐德電氣推薦安裝現場功率監控設備，從而可以跟蹤諧波失真中的設備性能、電壓質量、干擾和費用的情況。
過渡性的和永久的解決方案
通過臨時設置旁路繞過絕緣變壓器，從而增加諧波消除，工廠降低了諧波的失真程度。這一非常規的手段幫助工廠度過了整個夏季運行高峰。之后，工作人員在主配電盤上安裝了有源諧波濾波器。該設備最終消除了諧波失真的影響。安裝有源濾波器后的測量結果顯示電流失真低于8%，電壓失真低于2%。
|
