| 騙人的逆向響應 [作者： Vance VanDoren Ph.D，P.E., Control Engineering] |
大多數工業過程可以按照控制器需要的方向變化。當控制器把更多的燃料供給爐膛里的燃燒器時，溫度上升；當控制器關閉管道里的閥門時，流速下降；當控制器增加馬達驅動輸送裝置的轉速時，速度增加。控制器的動作常常會使一些過程上下波動，但是過程變量的第一個反應通常與控制力朝著相同的方向。
然而，卻有一些很少見的情況是，過程變量在控制效果增加的情況下先降后升。我們來看工業鍋爐。當蒸氣離開鍋體前往下一工序時，需要增補一定的液態水以保持內部液位基本不變。這通常由一個反饋控制器來實現，控制器測定了沸水的高度并且通過控制進口閥門將液位維持在這個高度。
但是，如果增補進來的水太冷，鍋內的熱水就會冷卻并縮小體積，從而引起水平面下降，即使繼續補的水更多一點也是如此。如果控制器的液位傳感器把沸水頂部的泡沫當作水位，那問題就可能更嚴重。當進水沖毀了泡沫時，會出現比正常更大的液位差，從而產生進一步的動蕩。
逆向變化

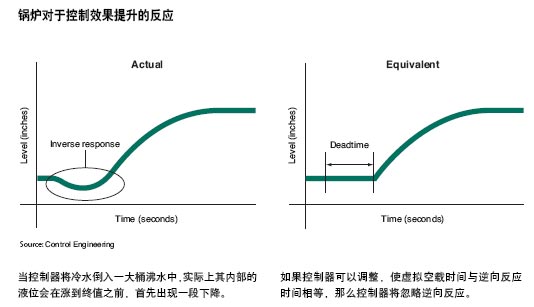

趨勢圖表顯示了這種“逆向響應”現象。當控制器提升控制效果，給爐體注入更多的水時，過程變量會發生先降低然后再開始提高的現象。用學術術語來說，一個具有逆向響應特性的過程是一個“非最小相位（non-minimum phase）”。在鍋爐行業，這種現象被稱為“縮脹（shrink-swell）”現象。
逆向響應誤導了控制器，使它相信過程變量在朝著錯誤的方向變化。除非控制器知道過程變量會很快走回正規，一般情況下控制器會逆轉自己的方向。這能使過程變量在短時間內顯示正常，但是最終將使其逆向變化，同時也迫使控制器再次逆轉自己的控制方向。這二者會繼續相互追趕，形成無限的振蕩過程。
控制器的耐心
幸運的是，控制器可以被賦予等候暫時的逆向過程動作結束的耐心。一個PID控制器就能達到這個目的，它通過調試給控制器設置一段空載時間，(請參閱“Dealing with Deadtime”，Control Engineering，2005年7月號)。這樣可以使控制器的反應速度慢到可以忽略暫時的逆向過程動作的程度，但同時這也會延長過程變量到達設定值的時間。
|
|
|
