　　 RapidRing^TM快速環網是美國科動控制公司針對以太網所研究出的高速冗余技術。此項技術不僅能夠保證網絡在遇到故障時，通訊能在300毫秒內恢復(運用于20個以上交換機時)，還可以在環網鏈接斷開時通過出錯繼電器、指示燈、或SNMP發出警報。一旦出現環網斷開的情況，指示燈將會在斷開連接的交換機上發出警報，激活其狀態繼電器，將出錯信息通過SNMP反饋給用戶。這將會有利于用戶在使用中及時發現環網的斷鏈情況。
　　
　　 在使用RapidRing^TM快速環網技術時，EISX8M,EICP8M和EISB_M系列交換機可以組成一個簡單的環網結構(見圖1)。將每個交換機的端口7和端口8相連接。根據交換機的型號不同，可以選用電纜或光纖連接成環網。

圖1

　　 為了使每個交換機的7口和8口都能正常運行，每個交換機必須通過管理頁面或者控制端口設置成快速環網，而且在這個網絡中，其中一個交換機必須設為主交換機，這個主交換機在網絡中可以通過后備端口對連接中斷進行修復。(見圖2)
　　
　　 網絡在正常運行時，主交換機的后備端口(端口8)將是處于休眠狀態。這樣就使得環網中線纜完好時，任何交換機之間都能夠交換數據信息。一旦線纜連接中斷的情況出現，主交換機將會接收到此信息，由此激活其后備端口，使得網絡通信恢復正常運行。同時，網絡中7口和8口斷開連接的交換機，其繼電器將會隨之閉合，指示燈也會向用戶發出錯誤警報。一旦線纜修復正常，繼電器和指示燈也都會恢復其正常狀態。

圖2

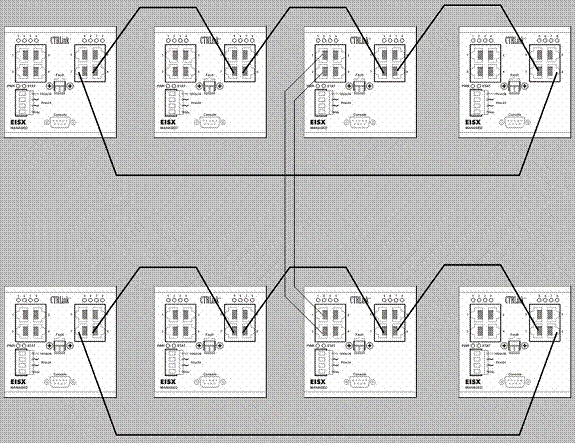

　　 RapidRing^TM快速環網還可以支持雙環網連接

圖3
