精敏數字JMDM-EX26DOMR繼電器擴展輸出板上市
http://www.moduwu.com 2010-02-26 10:27 來源：深圳市精敏數字機器有限公司

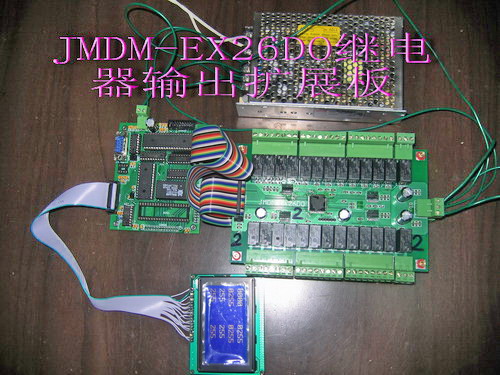

2010年2月，精敏數字JMDM-EX26DOMR繼電器擴展輸出板上市了！
JMDM-EX26DOMR 繼電器擴展輸出板是深圳市精敏數字機器有限公司自主研發的高可靠工業級控制器，可用于與JMDM-MB01單片機主板一起使用，可擴展出26路繼電器輸出。實現如下功能：
1、與JMDM-MB01單片機主板一起使用，構成單片機控制系統；
2、與JMDM-MB01單片機主板一起使用，并與電腦通信構成大的通信系統。
在各類民用、工業場合具有十分廣泛的應用價值，具有抗強電磁干擾、防雷擊、穩定可靠的特征，可適用于各種環境惡劣的工業、民用場合，以優異的性能表現和高性價比贏得廣大客戶的推崇和喜愛。
使用說明
1、根據說明書所附接線圖連接好控制器和設備之間的接線、擴展板和主板之間的并行通信線；
3、仔細檢查無誤后，連接好控制器的電源；
功能描述
1、JMDM-EX26DOMR 繼電器擴展輸出板有 26 路繼電器輸出，每路繼電器最大電流是 5A，可耐壓最大為交流 220V，也可接控制直流。
2、一個JMDM-MB01單片機主板可與多塊JMDM-EX26DOMR 繼電器擴展輸出板通過并口方式聯網通信，構成多個繼電器輸出的大系統。
3、驅動程序編寫容易，庫函數操作簡單：
例：1.控制第三個輸出點輸出： out_bit(3,1)；
關斷第七個輸出點的輸出： out_bit(7,0)；
上電初始化時關斷所有輸出點的輸出：io_init()；
2.可通過 RS232 接口或 RS485 接口與電腦(或 PLC 等上位機)通信，實現由上位機運程控制；
4、本繼電器控制器配有工控級別外殼，美觀大方，方便安裝。
性能參數
1、JMDM-EX26DOMR繼電器擴展輸出板
1)工作電源：
內部芯片驅動電源：5V，是從單片機主板上面取點的；
繼電器驅動電源：12V，是外接12直流電源的；
2)主控芯片：高速高穩定 FPGA可編程陣列電路；
3）系統穩定性：采用繼電器隔離和嚴格的高頻濾除特性，使系統工作穩定可靠；
4） 工作狀態指示燈：2個LED 燈。一般用于顯示控制器的運行狀態；
5） 可用螺釘或銅柱固定安裝。
內部控制板尺寸：長×寬×高為：175mm×110mm×28mm；
用途
1、各種機械、自動化項目的控制應用；
1、用于各種集散型控制系統；
2、用于各種遠程控制系統；
3、可用于樓宇、廣告等燈光控制，電廠控制，自動化車間的大中型控制項目
4、可用作遠程IO模塊；
5、可用于計算機控制各種外圍設備。
6、可用于各種沙盤、建筑、橋梁等模型的控制。
