順源科技推出有源信號隔離變送器/放大器
http://www.moduwu.com 2012-12-22 11:22 來源：深圳市順源科技有限公司
4-20mA轉0-5V隔離放大器、變送器 IC(SunYuan ISO EM系列)直流（電壓/電流）信號磁電隔離轉換器是一種將（傳感器輸出）模擬電壓或電流信號經隔離轉換成精度、線性度相匹配的混合集成電路。產品主要用于工業控制系統中模擬信號輸入輸出控制，系統內部通過DSP、PLC的DA轉換輸出信號來顯示和控制其它裝置的可調輸出，現場工作電壓、電流和各種運行參數的監測及系統外部增加4-20mA（0-20mA）/0-5V標準信號接口等。該IC為標準Sip12 Pin符合UL-94的阻燃封裝，占用PCB板面積少。裝入儀器內部可以并聯安裝實現多路信號的監測、隔離和轉換。
IC在同一芯片上集成了一個多隔離的DC/DC變換電源和一組模擬信號隔離放大器，輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到3000VDC絕緣電壓。ISO EM系列產品使用非常方便，免零點和增益調節，無需外接調節電位器等任何元件，即可實現工業現場信號的隔離轉換功能。
產品特點：
◇ 低成本、小體積,可直接焊在PCB板上裝入儀器內部
◇ 精度等級：0.1級、0.2級；全量程范圍內極高的線性度（非線性度< 0.1%），使用方便免零點增益調節； ◇ 電源/信號輸入/信號輸出 3000VDC 三隔離
◇ 輔助電源：5VDC，12VDC，15VDC，24VDC等單電源供電
◇ 0-75mV/0-2.5V/0-5V/0-10V/0-±100mV/0-±5V/0-±10V等電壓信號；0-10mA/0-20mA /0-±10mA/0-± 20mA/4-20mA等電流信號之間的相互隔離、放大及轉換
◇ 工業級溫度范圍: -45～+85 ℃，溫漂系數可控制到25PPM
◇ 高、低壓變頻器等設備對EMC（電磁干擾）有要求使用場合可根據客戶現場技術要求定制產品
◇ 產品有PCB板上焊接安裝和標準DIN 35導軌卡槽固定安裝兩種方式，導軌式安裝的可以實現模擬信號 一進二出、二進二出和一進四出、四進四出的功能
隔離放大器的典型應用：
◇ 直流電流 / 電壓信號的隔離、轉換及放大
◇ 工業現場信號隔離及長線傳輸
◇ 模擬信號地線干擾抑制及數據隔離、采集
◇ 4-20mA(0-20mA)/0-5V等信號的隔離及變換
◇ 儀器儀表與傳感器信號收發
◇ 非電量信號變送
◇ 信號遠程無失真傳輸
◇ 電力監控、醫療設備隔離安全柵
◇ 傳感器4-20mA等模擬信號一進二出、 二進二出隔離信號的功能實現

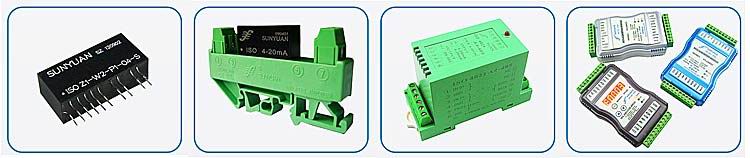

產品安裝圖片
