1.1 產品概述
作為ISO11898CAN標準的CANBus（ControLLer Area Net-work Bus），是制造廠中連接現場設備（傳感器、執行器、控制器等）、面向廣播的串行總線系統，最初由美國通用汽車公司（GM）開發用于汽車工業，后日漸增多地出現在制造自動化行業中。 CANBus系統通過相應的CAN接口連接工業設備（如限位開關、光電傳感器、管道閥門、電機啟動器、過程傳感器、變頻器、顯示板、PLC和PCI作站等）構成低成本網絡。直接連接不僅提供了設備級故障診斷方法，而且提高了通信效率和設備的互換性。CANBus數據傳輸速率為1Mbit/s，線路距離lkm，基本站點數64，傳輸媒體是屏蔽雙絞線或光纖。
CAN232轉換器的RS232/485接口支持10種標準波特率，范圍從600bps～115200bps。CAN-bus接口支持CiA 推薦的15 種標準通訊波特率和用戶自定義波特率，通訊速率范圍為5Kbps～1Mbps。CAN接口安裝高速光電隔離光耦和DC/DC隔離電源模塊，保證了轉換器的具備很強的抗干擾能力，同時提高了系統在惡劣環境中的可靠性。
1.2 產品性能
 實現CAN-bus 與RS-232/RS-485 的雙向數據通訊；
 支持CAN2.0A 和CAN2.0B 協議，符合ISO/DIS 11898 規范；
 集成1 路CAN-bus 通訊接口，支持用戶自定義的通訊波特率；
 集成1 路RS-232/RS-485 通訊接口，通訊速率在600~115200bps 之間可設定；
 CAN-bus 收發器采用DC 1000V 電氣隔離；
 工作電源：＋9V～＋24V DC；
 工作溫度：-40℃ ～ +85℃；
 安裝方式：可選標準DIN 導軌安裝或簡單固定方式；
1.3 應用范圍
 煤礦遠程通訊
 PLC 設備聯網
 現有RS-232/RS-485 設備連接CAN-bus 網絡
 擴展標準RS-232/RS-485 網絡通訊長度
 PLC 設備連接CAN-bus 網絡通訊
 CAN-bus 與串行總線之間的網關網橋
 工業現場網絡數據監控
 CAN 教學應用遠程通訊
 CAN 工業自動化控制系統
 低速CAN 網絡數據采集數據分析
 智能樓宇控制數據廣播系統等CAN-bus 應用系統

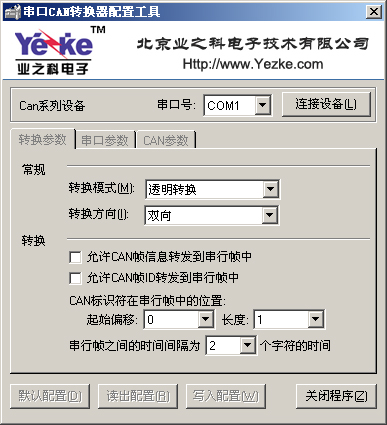

1.4 軟件配置界面
