產品名稱：
|
熱電阻變送器專用IC，兩線制4-20mA隔離變送器(ISO 1003)
|
|
型 號：
|
ISO 1003
|
|
價 格：
|
|
|
品 牌：
|
|
|
|
|
|
| 溫度、壓力、位移等多種傳感器兩線制電壓信號轉電流信號(4-20mA信號回路輸出方式) |
|
|
兩線制4-20mA信號隔離變送器 ISO 1003 系列
------兩線制電壓信號輸入 / 4-20mA信號回路輸出方式
產品應用
*直流模擬小信號： 0-75mV/0-100mV/0-5V信號隔離轉換成兩線制4-20mA信號(回路輸出方式）
*工業現場：溫度、壓力、位移等多種傳感器遠距離兩線制4-20mA信號的隔離和變送(回路輸出方式）
*儀器儀表與傳感器間信號的隔離、收發和配送
*電力監控設備、醫療監護儀器信號高隔離安全柵
*儀器儀表與傳感器間信號的隔離、收發和配送
*模擬信號地線干擾抑制及數據隔離、采集
產品特點
*低成本，精度等級：0.1級 0.2級 0.5級
*信號輸入 / 輸出 / 電源 3000VDC三隔離
*輸出4-20mA供電范圍：12V~32VDC
*全量程內很高的線性度（非線性度＜0.2%）
*可向用戶提供 5V / 3.5mA 的隔離電源
*0-5V電壓輸入，100-250-500Ω電阻串聯輸出
*可在輸入端提供2.5V精度2%基準電壓源
*工業級寬溫度范圍：-40~+85℃

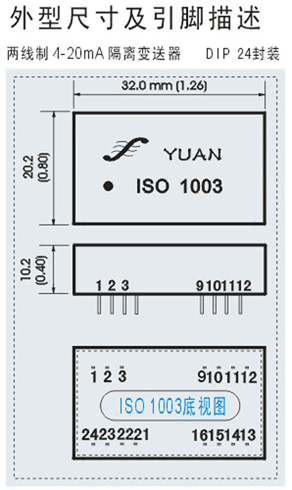

*小體積24Pin DIP，符合UL94V-0標準阻燃封裝

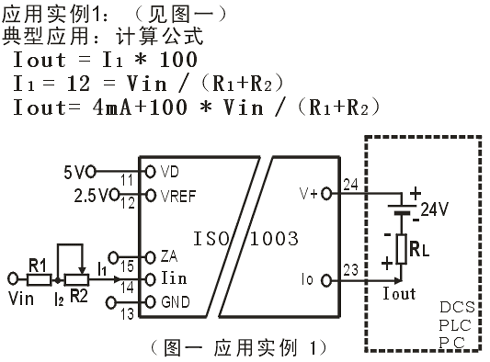

說明：ISO 1003隔離變送器是4-20mA電流環隔離接口模塊，該模塊內部包含一個電流信號調制電路、電磁隔離變換電路及解調電路。該模塊4-20mA的供電范圍12-32VDC,低輸入阻抗，精度、線性度高。可提供一個5V/3mA的隔離電壓源和一個2.5V基準電壓源,給前端電路配電使用。輸入信號為0~75mVDC或更高,輸出電流信號則對應輸入電壓信號變化。SMD工藝結構及新技術隔離措施使該器件能達到：電源、信號的輸入/輸出 3000VDC三隔離。并能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。ISO 1003系列隔離放大器使用非常方便，只需很少外部元件，即可實現多種傳感器遠距離兩線制4-20mA模擬信號的隔離和變送功能。
|
|
|
|
