系統概述
該工程設計規模為日處理污水400噸, 主要收集石化及化纖部分的一次處理后需深度處理回用的工業廢水。該工程由微濾系統和反滲透系統組成。承接的工程范圍包括：硬件供貨、系統集成、技術支持、客戶培訓等。
控制對象
控制現場設備(泵、閥門等)的開、關、停、運轉; 電動閥門的開啟、關閉;關鍵設備的連鎖;實現微濾產水調節池、勾兌水池、平衡水箱及反滲透產水過程的生產自動化。實現反沖洗、產水和反滲透等工藝過程的自動化。
|
硬件設備

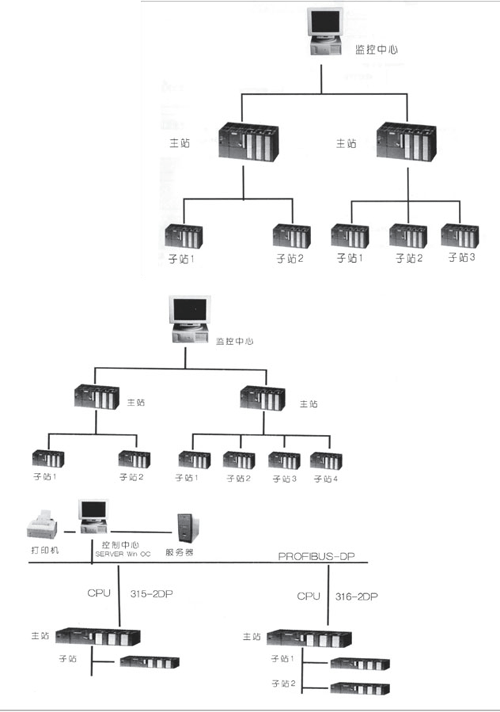

采用 SIEMENS公司成熟的S7-300 過程控制系統作為全廠的自動化系統硬件平臺。整個系統由2套主站和8套子站，1臺工程師站組成。在中央控制室的工程師站提供動態顯示生產流程實時信息以及全部報警功能。計算機監控軟件采用西門子WINCC，它具有畫面顯示、趨勢曲線、報警處理、報表處理、數據管理、網上瀏覽等功能。
整個自控系統體現了西門子全廠一體化的先進自控理念，并且網絡結構完全符合現場總線的國際標準。
傳輸方式
Profibus_Dp總線式傳輸方式。
監控軟件

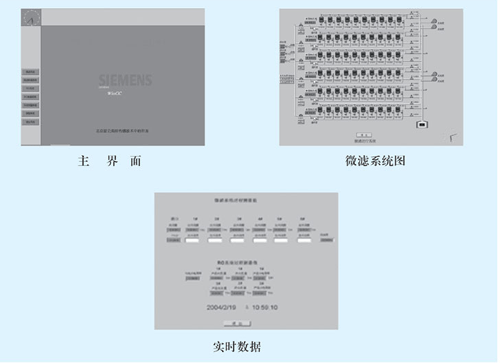

本系統采用西門子wincc做為上位機監控軟件，它對監視、控制和生產過程以及對生產數據進行歸檔和進一步處理提供了最佳的解決方案。
WinCC是基于Microsoft 的32位操作系統，該操作系統是PC平臺上的標準系統。它為過程數據的可視化、報表、采集和歸檔以及為用戶自由定義應用程序的協調集成提供了系統模塊。提供良好的人機界面，及各種方便的操作功能，可以完成工藝參數的設定，過程參數及狀態顯示，實時和歷史曲線顯示，故障報警，故障復位及報告輸出等功能。并能按照數據采集分類標準組織生成報表。
應用擴展
可以適用于水處理行業。
訂貨指南
根據系統監控對象的信號類型和數量,選用CPU型號和擴展模塊以及組網和傳輸方式。
|
