系統概述
本系統是汽車變速箱生產企業必備的出廠檢測系統，采用交流發電，直流回饋共用的節能型加載控制原理，由微控制器控制系統控制檢測工作，能夠?qū)崿F(xiàn)各種加減檔操作以及變速箱的加載動作。還可通過微機監控人機界面對話完成各種操作指標的設定，并完成實時顯示。能自動顯示變速箱輸入輸出轉速、實時計算速比，對錯檔實現報警，可動態監控變速箱加載扭矩，工作油溫和液壓、噪聲等指標，檢驗效果貼近實際行車效果，系統由動力裝置、電氣與控制系統、測量儀器與儀表、試驗臺架、加載機構與加載操縱裝置、液力傳動油循環與冷卻系統、附屬裝置及聯結等子系統組成。該系統是一種大型機電液一體化計算機輔助實時在線檢測系統，它集機械、液壓與氣動、儀器與儀表、計算機智能檢測控制與網絡通訊等領域多項最新技術于一體。
| |

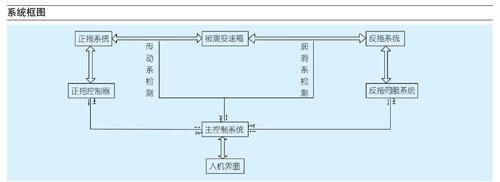

硬件設備
· 采用進口高精度扭矩檢測傳感器，可實現5000rpm下的動態扭矩的測量,精度0.5％;
· 采用XST系統高精度儀表完成動態數據采集并轉換為數字接口，提供上位機所需各種數據;
· 采用進口噪聲計，對變速箱運轉時所產生的噪聲進行采集，精度1%;
· 使用西門子主控制器實現多種控制功能要求。
傳輸方式
利用多串口卡，通過標準串行接口，配以RS485轉232設備實現串行數據總線傳輸。
監控軟件
· 采用全中文組態軟件二次開發生成用戶所需的人機對話窗口，保持使用者原有的操作習慣，更加方便用戶使用;
· 監控軟件采用SQL-Server數據庫結構，提供數據信息查詢、參數設置、報表曲線分析、監控位置安排、報警位置顯示、數據制表打印，系統分級管理等功能；對單臺產品可實現產品檢驗卡式數據記錄。方便追蹤產品使用中產生的變化;
· 支持用戶管理權限，對操作用戶按使用級別分權限進行管理，各級管理權限可設置，使用更加靈活；既保證生產的安全進行，又使系統在受控狀態下運行;

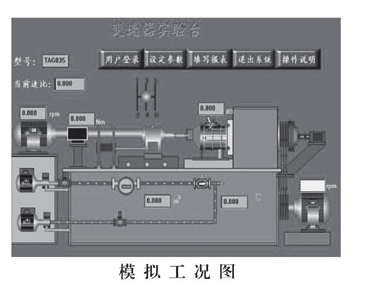

· 人機界面可提供工況模擬圖，在圖示相應位置顯示不同的數據采集實時情況，提供完善的報警機制，方便對檢測中出現的故障快速處理解決。
應用擴展
根據本系統所監測的量和分布結構，可以應用在相近規模的領域，如：汽車變速器檢測、傳動變送器檢測等相關檢測上。
訂貨指南
用戶訂購本系統時，需要提供輸出最高轉速、輸出最低轉速、輸入轉速；最高扭矩、最低扭矩及最大流量和最小流量等參數。
