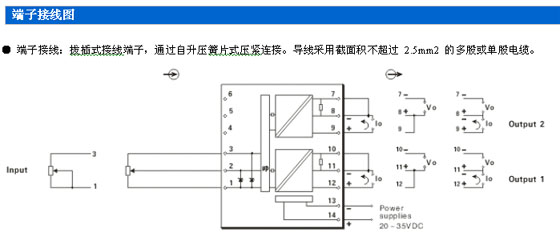

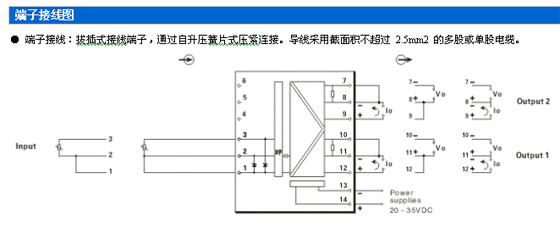

● 接線端子 拔插式接線端子 端子標號： 輸入接線端 1、2、3、4、5、6 輸出接線端 7、8、9、10、11、12 供電電源接線端 13－、14＋ 適合截面積不超過 2.5mm2 的多股或單股電纜。● 安裝方式 35mm 標準導軌卡式安裝；建議采用垂直 安裝形式（見垂直安裝圖示）。● 環境溫度濕度限制 工作運行溫度 0～＋60℃ 運輸儲藏溫度 －20～80℃ 相對濕度 5～95％RH● 外形尺寸 寬（厚）×高×深＝W16×H116×D110（mm） （見外形尺寸圖）● 整機重量 約110g～120g● 性能指標標準精度： ±0.1%FS溫度漂移： ±0.015%/℃響應時間： ≤1s（0 → 90%）穩定時間： ≤3s電源電壓變動影響： ±0.1%（允許電壓范圍）負載電阻變化影響： ±0.1%/250Ω通道隔離： 輸入－輸出－電源之間隔離絕緣電阻： ≥100MΩ/500V DC（AC）隔離能力： 1500VAC/1 分鐘 50Hz負載能力： ≤500Ω (電流輸出4～20mA、0～20mA)≥3KΩ (電壓輸出0～5V、0～10V)抗電磁兼容性： 符合 IEC 61000 相關抗電磁標準產品結構● 結構 卡裝式構造；模塊化表芯；ABS 材質機殼；拔插式端子。1. 輸入接線端 綠色標識，連接至現場設備2. 電源指示燈： 儀表通電或處于正常工作狀態時燈亮3. 輸出接線端 綠色標識，連接至控制系統或其它單元組合儀表4. 左側機殼蓋 與儀表右面機殼緊密扣合，用合適工具可撬開5. 電源接線端 2孔 3mm 供電電源接線 （13-/14+）6. 透氣散熱孔 密集散熱孔，通風對流設計7. 產品標簽粘貼部位 PET耐熱材質標簽，標注產品型號代碼 及相關重要參數8. 右側機殼 為主體機殼構件，與左機殼蓋扣合。9. 安裝卡口 35mm 標準 DIN 導軌卡式安裝
