模擬量輸出（4～20mA電氣閥門定位器、電氣轉換器）

FBE049 直流信號輸出隔離式安全柵，接收來自處于安
全區調節器或操作器的4～20mA信號，經本隔離式安全
柵隔離傳送，重現并驅動處于危險現場的電氣（I/P）轉
換器、閥門定位器各種線性執行器、顯示設備等本安儀表。

本隔離式安全柵需要獨立供電，供電電源－輸入回路－
輸出回路之間電磁隔離。
● 驅動危險現場本安設備，負載可高達750Ω。
● 4～20mA輸入，隔離輸出4～20mA。
● 模塊化表芯設計，無需零點和滿度調節。
● 帶有工作電源指示燈。
● 雙通道，二入二出，本安輸入回路[Exia]IIC，輸入
回路過流保護。
● 即插即拔式接線端子，DIN導軌卡式安裝。

1. 模擬量電流信號的隔離輸出，驅動現場本安設備。
2. 連接至現場的設備：
閥門定位器、電氣轉換器以及其他本安顯示設備。
3. 現場設備所處區域：0區、1區、2區；IIA區、IIB區、
IIC區；T4～T6危險區。
4. 安全柵連接至控制系統（或其它單元組合儀表）：
各款DCS/PLC的AO卡，輸出電流或電壓信號。

通用技術規格

● 工作電源
   獨立的電源接線端子連接，電源：20～30VDC

● 最高防爆電壓 Um ：250V

● 隔離強度
   輸入回路 / 輸出回路 / 供電電源 / 儀表外殼（以及
   接線端子）之間 1500V~2500V AC /1分鐘  50Hz

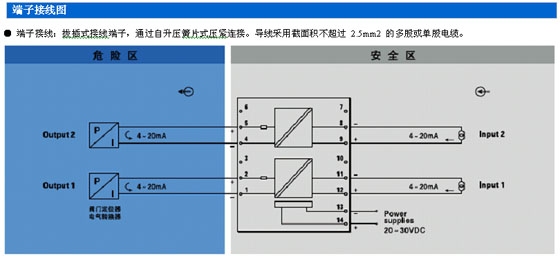

●  接線端子
    拔插式接線端子
    端子標號：
    輸入接線端 1、2、3、4、5、6
    輸出接線端 7、8、9、10、11、12
    供電電源接線端 13－、14＋
    適合截面積不超過 2.5mm2 的多股或單股電纜。

●  安裝及所處區域
    35mm 標準導軌卡式安裝；建議采用垂直
安裝形式（見垂直安裝圖示）。
FB系列隔離式安全柵安裝在安全區。

●  環境溫度濕度限制
    工作運行溫度 0～＋60℃
    運輸儲藏溫度－20～80℃
    相對濕度  5～95％RH

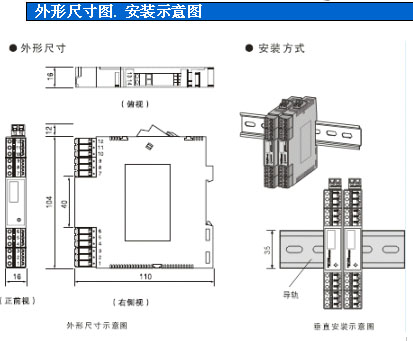

●  外形尺寸
    寬（厚）×高×深＝W16×H116×D110（mm）
    （見外形尺寸圖）
● 整機重量
   約110g～120g
● 性能指標
標準精度： ±0.1%FS
溫度漂移： ±0.015%/℃
響應時間： ≤1s（0 → 90%）
穩定時間： ≤3s
電源電壓變動影響： ±0.1%（允許電壓范圍）
負載電阻變化影響： ±0.1%/250Ω
通道隔離：輸入－輸出－電源之間隔離
絕緣電阻： ≥100MΩ/500V DC（AC）
隔離能力： 1500VAC/1 分鐘  50Hz
負載能力：     ≤500Ω (電流輸出4～20mA、0～20mA)
≥3KΩ (電壓輸出0～5V、0～10V)
   最高防爆電壓：      250VAC
抗電磁兼容性：     符合 IEC 61000 相關抗電磁標準

● 安全防爆認證參數
   防爆等級標志：      [Exia]IIC
   安全認證參數：      Um：250V  Uo：28V  Io：93mA
                       Po：0.65W  Ro：300Ω Lo：2.4mH
Co：0.05uF

產品結構

結構：卡裝式構造；模塊化表芯；ABS 材質機殼；拔插式端子。
1. 輸入接線端
  綠色標識，連接至現場設備
2. 電源指示燈：
  儀表通電或處于正常工作狀態時燈亮
3. 輸出接線端
  綠色標識，連接至控制系統或其它單元組合儀表
4. 左側機殼蓋
  與儀表右面機殼緊密扣合，用合適工具可撬開
5. 電源接線端
  2孔 3mm 供電電源接線（13-/14+）
6. 透氣散熱孔
  密集散熱孔，通風對流設計
7. 產品標簽粘貼部位
  PET耐熱材質標簽，標注產品型號代碼
  及相關重要參數
8. 右側機殼
  為主體機殼構件，與左機殼蓋扣合。
9. 安裝卡口
  35mm 標準 DIN 導軌卡式安裝

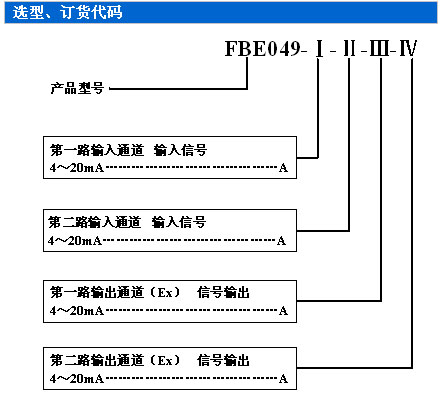

訂貨須知：
1、參照選型舉例，正確規范書寫訂貨型號代碼。
舉例1：
輸入： 1路 4～20mA；2路 4～20mA
輸出： 1路 4～20mA；2路 4～20mA
訂貨代碼為：FBE049-AA AA
