(1) ASICs芯片SPC3是一種用于從站的智能通信芯片，支持PROFIBUS-DP協議。
(2) SPC 3具有1.5Kbyte的信息報文存儲器，采用44管腳的PQFP封裝。
(3) SPC 3可獨立完成全部PROFIBUS-DP通信功能，這樣可加速通信協議的執行，而且可減少接口模板微處理器中的軟件程序。總線存取由硬件驅動。數據傳送來自一個1.5Kbyte的RAM。與應用對象之間通信采用數據接口，因此數據的交換獨立于總線周期。在與應用對象之間硬件連接方面，微處理了提供方便的接口。
(4) SPC 3主要技術指標：
▲支持PROFIBUS-DP協議。
▲最大數據傳輸速率12Mbit/s，可自動檢測并調整數據傳輸速率。

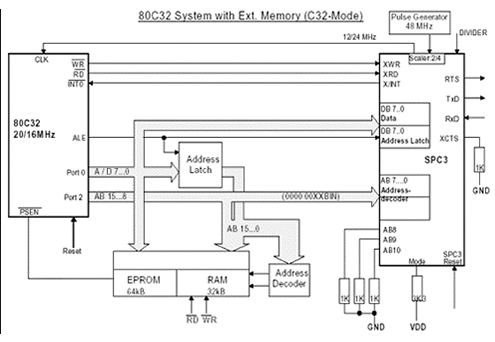

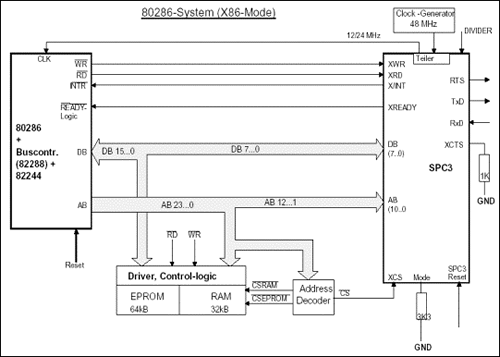

▲與80C32、80X86、80C166、80C165、80C167和HC11、HC16、HC916系列芯片兼容。
▲44管腳的PQFP封裝。
▲可獨立處理PROFIBUS-DP通信協議。
▲集成的看門狗（WATCHDOG TIMER）
▲外部時鐘接口24MHZ或48MHZ。
▲5VDC供電。
(5) FIRMWARE: FIRMWARE（源碼方式提供）可實現在SPC 3內部寄存器與應用接口之間的連接。FIRMWARE的運行基于現場設備中的微處理器，為應用提供了簡單集成化的接口。FIRMWARE大約需要6K字節的RAM，也可用于IM 182、IM183-1接口模塊。使用SPC3并不是一定要使用FIRMWARE，因?yàn)镾PC 3中的寄存器是完全格式化的，使用FIRMWARE可使用戶節省自主開發的時間。

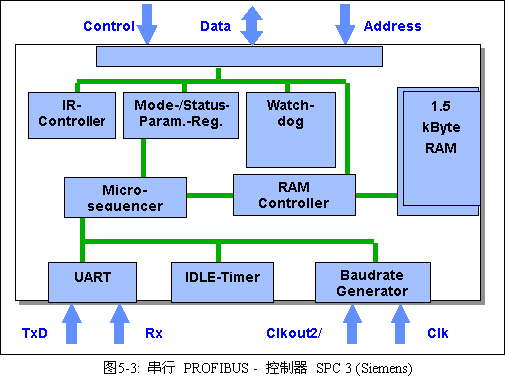

(6) SPC 3 結構圖，見圖5-3。

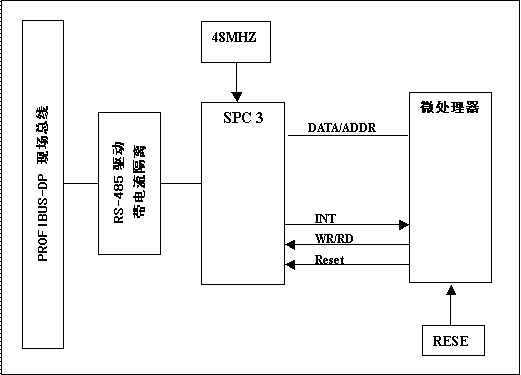

(7) 使用SPC3的PROFIBUS-DP從站接口框圖，見圖5-4
圖 使用SPC3的PROFIBUS -DP從站接口框圖
