一、概述
PS系列陶瓷壓阻式芯體是采用陶瓷材料經特殊工藝精制而成的干式陶瓷壓阻芯體。陶瓷是一種公認的高彈性、抗腐蝕、抗磨損、抗沖擊和振動的材料。陶瓷的熱穩定特性可以使它的工作溫度范圍高達-20~80℃，而且具有測量的高精度、高穩定性。電氣絕緣程度＞2kV，輸出信號強，長期穩定性好。高性能、低價格的陶瓷壓阻式芯體將是壓力傳感器芯體的發展方向。
PS系列陶瓷壓阻式芯體被廣泛地應用在：過程控制、環境控制、液壓和氣動設備、伺服閥門和傳動、化學制品和化學工業及醫用儀表等眾多領域。它的尺寸小，直徑18mm，量程范圍2~200bar，價格低，被廣泛應用在各種測量壓力的場合。
二、特點
＊堅固的陶瓷敏感膜片
＊零點、滿量程激光標定
＊卓越的抗腐蝕、抗磨損性能
＊抗沖擊、抗震動
＊高精度、高穩定性
＊工作溫度范圍廣
＊體積小巧，易封裝
三、性能
抗腐蝕的陶瓷壓阻式芯體沒有液體的傳遞，壓力直接作用在陶瓷膜片的前表面，使膜片產生微小的形變。厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋，由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號。通過激光標定，芯體具有很高的溫度穩定性和時間穩定性。
PS系列陶瓷壓阻式芯體可以和絕大多數介質直接接觸。由于沒有液體的傳遞作用，無任何填充液，不會產生工藝污染，加之是干式陶瓷膜片，故不受安裝方向影響，因此在食品、醫藥等行業有著廣泛的應用。
四、技術參數
＊供電電壓 5 - 30VDC
＊橋臂電阻 10K±20%
＊量程范圍 200KPa - 60MPa
＊響應時間 ＜1mS
＊綜合誤差 0.1 - 0.3 FS% （包括：線性、遲滯、重復性）
＊零點輸出 0±1mV/V @ 25℃
＊靈敏度 1.4 - 4.8 mV/V
＊溫度特性 ±0.05%FS/℃
＊穩定性 ＜0.2%FSO/年
＊工作溫度 -40 - 125℃
＊抗絕緣性 ＞2 KV
＊外形尺寸 18*6.35mm

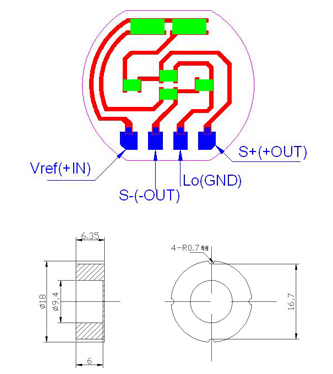

五、接線尺寸圖
六、注意事項
1、安裝芯體時，在芯體的引線面要加裝尼龍墊圈，使芯體受力均勻，避免零點不穩定。
2、焊接引線前，請預熱芯體，增加焊點的可焊性，避免焊點長時間受熱降低焊盤附著力。
3、藍膜部分不要碰劃，劃傷藍膜破壞內部電路，可能會引起性能不穩定。
