產品名稱：
|
三和EOCR-3DD/EOCR-FD，三和電機保護器
|
|
型 號：
|
EOCP-3DD EOCR-FD
|
|
價 格：
|
|
|
品 牌：
|
1056
|
|
|
|
| 韓國三和EOCR-3DD/EOCR-FD電動機保護器 |
|
|
| ■ |
內裝MCU（MCU） |
| ■ |
三只完整的電流互感器> |
| ■ |
多種保護功能 |
| ■ |
數字電流表功能 |
| ■ |
脫扣（動作）原因顯示 |
| ■ |
人工現場復位 |
| ■ |
電子遙控復位 |
| ■ |
自檢功能 |
| ■ |
預報警設置功能 |
| ■ |
適應各種現場環境 |
| ■ |
電機起動延時（D-TIME),脫扣延時（O-TIME)可獨立連續設定。 |
| ■ |
失電安全自保（NO VOLT RELEASE） | | |
 |
| |
| 韓國三和EOCR-3DD/EOCR-FD �！ ∽o |
| |
| 可保護項目(3DD) |
脫扣時間 |
| 過電流 |
O-TIME |
| 缺相 |
4秒（05：1A，60：5A以上時動作） |
| 堵轉> |
D-TIME |
| 反相 |
0.1秒(SW2撥至RPR位置) |
| 相間不平衡 |
8秒 |
| EOCR |
可保護項目 |
延時特性 |
| 過電流 |
缺相 |
相不
平衡 |
堵轉 |
反相 |
定時限/反時限：由SW4選擇 |
| FD |
+ |
+ |
+ |
+ |
+ | | |
| |
| 韓國三和EOCR-3DD/EOCR-FD 技術指標 |
| |
| 電流設定 |
型號(3DD) |
范圍 |
| 05 |
0.5-6A(6.5) |
| 60 |
5-60A(70) |
| 60A以上電流,需配合電流互感器使用 |
| 延時設定 |
起動延時(D-TIME) |
1-120秒,連續可調（定時限）
0-120秒,連續可調（反時限） |
| 脫扣延時(O-TIME) |
0.3-25秒,連續可調（定時限）
1-30秒,連續可調（反時限） |
| 工作電壓 |
220 |
90-250V(50/60Hz) |
|
| 觸點 |
O.L |
形式 |
2-SPST |
| 容量 |
5A/250V(AC) |
| 靜態 |
98-97常開 |
| 96-95常閉 |
| A.L |
形式 |
SPST |
| 容量 |
3A/250V |
| 靜態 |
常開 |
| 延時特性 |
定時限/反時限（由SW3選擇） |
| 脫扣指示 |
LED及SSD(Seven Segment Display)綜合顯示 |
| 安裝方式 |
35毫米固定/導軌式 |
| 電流設定 |
型號(FD) |
范圍 |
| 05 |
0.5-10A |
| 60 |
5-60A |
| 60A以上電流,需配合電流互感器使用 |
| 延時設定 |
起動延時(D-TIME) |
1-120秒,連續可調（定時限）
0-120秒,連續可調（反時限） |
| 脫扣延時(O-TIME) |
0.3-25秒,連續可調（定時限）
1-30秒,連續可調（反時限） |
| 報警（ALERT） |
50-100%；關閉此功能 |
| 工作電壓 |
220 |
90-250V(50/60Hz) |
| 觸點 |
O.L |
形式 |
2-SPST |
| 容量 |
3A/250V(AC) |
| 靜態 |
98-97常開 |
| 96-95常閉 |
| A.L |
形式 |
SPST |
| 容量 |
3A/250V |
| 靜態 |
常開 |
| 延時特性 |
定時限/反時限（由SW3選擇） |
| 脫扣指示 |
LED及SSD(Seven Segment Display)綜合顯示 |
| 安裝方式 |
35毫米固定/導軌式 | | |
| |

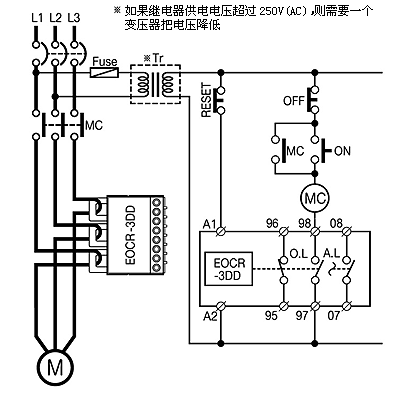

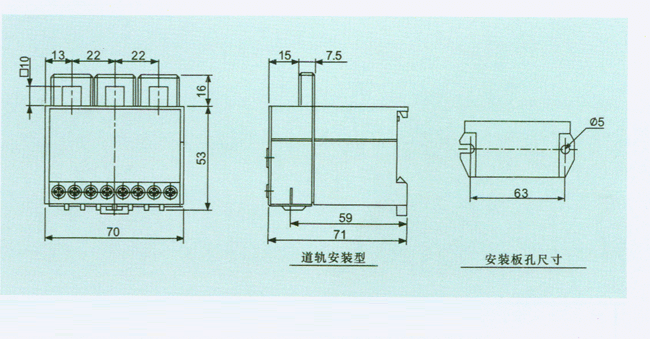

| 韓國三和EOCR-3DD/EOCR-FD 典型參考圖/接線圖/安裝尺寸圖 |
|
|
|
|
|
