產品名稱：
|
韓國三和EOCR-3DS/FDS電動機保護器
|
|
型 號：
|
EOCR-3DS EOCR-FDS
|
|
價 格：
|
|
|
品 牌：
|
1056
|
|
|
|
天津邁特斯科技有限公司創辦于2000年,是一家專業經營韓國工控自動化產品的營銷機構，本著精誠合作，用戶至上的原則，廣域地為來自各方面的廣大用戶提供優質服務，展開全面合作。
韓國三和EOCR電動機保護器：EOCR-SS、EOCR-SS1/SS2、EOCR-AR、EOCR-ST、EOCR-SP、EOCR-SP1/SP2、EOCR-SE、EOCR-SE2/SE3、EOCR-DS(T)、EOCR-DS1(T)、EOCR-DS2(T)、EOCR-DS3(T)、EOCR-1P、EUCR、EUCR-3C、EOCR-DG、EOCR-DGT、EOCR-DZ、EOCR-DZT、EOCR-3E、EOCR-4E、EOCR-4F、EOCR-3DD/FD、EOCR-3DS/FDS、EOCR-3DZ/FDZ、EOCR-3D420/FD420、EOCR-3SZ、EOCR-3DM/FDM、EOCR-3MS/FMS、EOCR-3MZ/FMZ、EOCR-3M420/FM420系列電動機保護器（電子式電流繼電器）
韓國三和（EOCR）株式會產品系列
EOCR-4F智能過電流繼電器 EOCR-DS1/DS2/DS3智能過電流繼電器
EOCR-SS1/SS2智能過電流繼電器 ? EOCR-3DS智能過電流繼電器 零序電流互感器ZCT
?EOCR-3MZ/FMZ智能過電流繼電器 EOCR-SE固態過電流繼電器
EOCR-SS固態過電流繼電器 EVR-FD電壓繼電器
EOCR-SP1/SP2智能過電流繼電器 EOCR-DS(T)固態過電流繼電器
EOCR-1P固態過電流繼電器 EOCR-3DM/FDM智能過電流繼電器
EOCR-SE2固態過電流繼電器 EOCR-3DZ智能過電流繼電器
EOCR-AR固態過電流繼電器 EOCR-3DD智能過電流繼電器
EGR接地保護繼電器 電流互感器CTEVR-PD電壓繼電器
EOCR-3MS/FMS智能過電流繼電器 EUCR欠電流繼電器
EOCR-FD智能過電流繼電器 EOCR-4E固態過電流繼電器
EVR電壓繼電器EUCR-3C欠電流繼電器 EOCR-SP固態過電流繼電器EOCR-ST固態過電流繼電器
| 韓國三和EOCR-3DS/FDS電動機保護器 |
|
|
| ■ |
內裝MCU（MCU），應用（ASIC）技術 |
| ■ |
三只完整的電流互感器 |
| ■ |
多種保護功能 |
| ■ |
數字電流表功能 |
| ■ |
脫扣（動作）原因顯示 |
| ■ |
可選的脫扣動作時間特性 |
| ■ |
電機起動延時（D-TIME),脫扣延時（O-TIME)可獨立連續設定。 |
| ■ |
適于三相或單相電機保護 |
| ■ |
自檢功能 | | |
 |
| |
| 韓國三和EOCR-3DS/FDS 保 護 |
| |
| 可保護項目 |
脫扣時間 |
| 過電流 |
O-TIME |
| 缺相 |
3秒 |
| 相間不平衡 |
8秒 |
| 反相 |
0.1秒 |
| 堵轉 |
D-TIME |
| 短路 |
0.05秒 |
| |
| |
| 韓國三和EOCR-3DS/FDS 技術指標 |
| |
| 電流設定 |
型號 |
范圍 |
| 05 （電流超過6A須外接電流互感器） |
0.5-6A |
| 延時設定 |
起動延時(D-TIME) |
SW3 ON |
0-120秒,連續可調（反時限） |
| SW3 OFF |
1-120秒,連續可調（定時限） |
| 脫扣延時(O-TIME) |
SW3 ON |
1-30秒,連續可調（反時限） |
| SW3 OFF |
0.3-25秒,連續可調（定時限） |
| 短路電流設定 |
過電流值的300-1800% |
| 工作電壓 |
220 |
85-250V(50/60Hz) |
| 觸點 |
O.L |
形式 |
2-SPST |
| 容量 |
3A/250V(AC) |
| 靜態 |
98-97常開 |
| 96-95常閉 |
| S.C |
形式 |
1-SPST |
| 容量 |
3A/250V(AC) |
| 靜態 |
常開 |
| 延時特性 |
SW3 ON |
反時限(圖1) |
| SW3 OFF |
定時限(圖2) |
| 脫扣指示 |
LED及SSD(Seven Segment Display)綜合顯示 |
| 安裝方式 |
35毫米固定/導軌式 | | |
| |

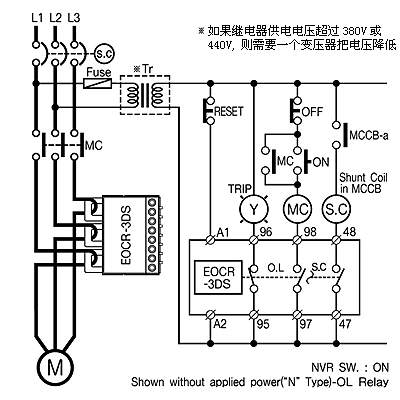

| 韓國三和EOCR-3DS/FDS 典型參考圖/接線圖/安裝尺寸圖 |
|
|
|
|
|
