►    額定量程
從  0 ... 170 mbar
至  0 ... 600 bar
►    精度
0.05 % FSO BFSL
(0.1 % FSO IEC 60770)
►    補償范圍 (-20 ... 80 °C) 內
最大溫漂： 0.2 % FSO，
溫漂系數： 0.02 % FSO / 10 K
►    輸出信號
4 ... 20 mA / 2線制或
0 … 10 V / 3 線制
►    可選通訊接口
以調整零點偏移、量程范圍和阻尼
►    出色的長期穩定性
►    可選防爆 Ex ：
(僅適合 4 … 20 mA / 2線制)
TÜV 03 ATEX 2006 X
►    客戶特殊需求：
-    特殊量程范圍
-    其他特殊型號請咨詢
精確型壓力變送器DMP 331i 和 DMP 333i 以及精確型旋入式液位計LMP 331i是標準壓力變送器的升級換代產品。
DMP 331i、 DMP 331i和LMP 331i的基本組件是具有良好溫漂特性和高精度的壓阻不銹鋼傳感器（0.05 % FSO BFSL）。帶有16位A/D轉換器的數碼放大器對傳感器信號進行處理，使由于非線性、溫漂所產生的信號偏差通過補償得到修正，用戶得到的是質高價廉的最新型壓力變送器。
精確型壓力變送器還能提供通訊接口和防爆 Ex。
典型應用領域：

DMP 331i / DMP 333i：
►    流程控制
►    實驗室應用
►    氣體消耗和熱能測量
LMP 331i：
►    中性和腐蝕性液體的液位測量
►    化工、制藥和食品加工工業
►    水及廢水處理

額定量程

DMP 331i [1]

壓力量程

表壓 [bar]

0 … 0.17

0 … 0.35

0 … 1

0 … 2

0 … 7

0 … 17

0 … 35

絕壓 [bar]

0 … 0.35

0 … 1

0 … 2

0 … 7

0 … 17

0 … 35

最大過壓 [bar]

0.5

100

真空量程

表壓 [bar]

-0.17 …0.17

-0.35 … 0.35

-1 … 1

-1 … 2

-1 … 7

最大過壓 [bar]

0.5

DMP 333i ¹

表壓 [2] [bar]

0 … 70

0 … 170

0 … 350

0 … 600

絕壓 [bar]

0 … 70

0 … 170

0 … 350

0 … 600

最大過壓 [bar]

140

340

600

1000

LMP 331i

表壓 [bar]

0 … 0.17

0 … 0.35

0 … 1

0 … 2

0 … 7

0 … 17

0 … 35

液位 [mH₂O]

0 … 1.7

0 … 3.5

0 … 10

0 … 20

0 … 70

0 … 170

0 … 350

最大過壓 [bar]

0.5

100

信號輸出 / 電源
標準	2線制： 4 ... 20 mA / V_S = 12 … 36 V_DC	防爆 Ex：V_S = 14 ... 28 V_DC
可選	2線制： 4 ... 20 mA 帶有通訊接口 [3] 3線制： 0 ... 10 V / V_S = 14 … 36 V_DC 3線制： 0 ... 10 V 帶有通訊接口³

性能
精度量程比（turn down）調整 - turn down ≤ 1:5 - turn down > 1:5	BFSL： £ ± 0.05 % FSO IEC 60770 [4]： £ ± 0.1 % FSO 不影響精度 [5] 精度計算 (量程 £ 0.35 bar 參見注腳 5)：£ ± [0.05 + 0.0075 x turn down]% FSO BFSL 其中 turn down = 額定量程 / 修正量程例: 量程比為 1:10 精度 £ ± (0.05 + 0.0075x10) % FSO BFSL 即精度 £ ±0.125 % FSO BFSL
負載特性	電流2線制：R_max = [(V_S – V_{S min}) / 0.02] W 電壓3線制：R_min = 10 kW
影響效應	電源：0.05 % FSO / 10 V 負載： 0.05 % FSO / kW
長期穩定性	£ ± (0.1 x turn down) % FSO / 年
響應時間	約 40 ms
可調性	以下參數可調 (需要相應接口 / 軟件 [6])： - 電子阻尼： 0 … 100 s - 零點偏移： 0 ... 90 % FSO - 量程比 (turn down) 范圍：最大 1:10

溫漂特性 (零點偏移和量程范圍)
補償范圍內最大溫漂	£ ± (0.2 x turn down) % FSO
溫漂系數	£ ± (0.02 x turn down) % FSO / 10 K
補償范圍	-20 ... 80 °C

機械穩定性
抗震	10 g RMS (20 ... 2000 Hz)
抗沖擊	100 g / 11 ms

壓力測量

電氣保護

短路保護

永久

反極性保護

無損害，但不工作

電磁兼容

射頻保護符合 EN 61326

可選防爆 Ex
僅適合 4 … 20 mA / 2線制

DX13-DMP 331i / DX13-DMP 333i / DX13-LMP 331i

0區 [7]： II 1 G Ex ia IIC T4

20區： II 1 D Ex tD A20 IP65 T 85°C

最大技術安全值：V_i = 28 V，I_i = 93 mA，P_i = 660 mW，C_i ≤ 1nF，L_i ≤ 10 mH

工作溫度
介質	-25 ... 125 °C
電子元器件 / 環境	-25 ... 85 °C	防爆 Ex：應用于 0區： -20 ... 60 °C 應用于1區或更高： -25 ... 70 °C
保存	-40 ... 100 °C

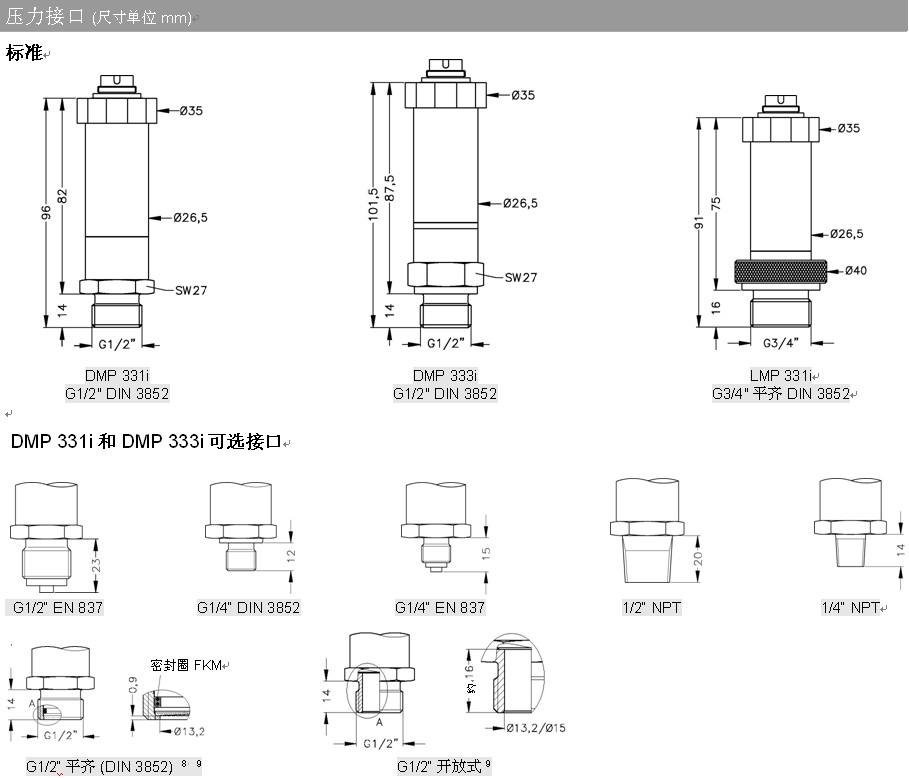

材料
壓力接口	不銹鋼1.4571 (316Ti)
殼體	不銹鋼1.4301 (304)
密封件 (濕件)	DMP 331i / LMP 331i： FKM DMP 333i：NBR 可選：焊接式[1] / 其他請咨詢
隔膜	不銹鋼1.4435 (316L)
濕件	壓力接口，密封件，隔膜

其他

電流損耗

本數據資料僅用于描述該產品技術參數，并不保證其技術性能。所作任何修改恕不另行通知。

電流信號輸出：最大 25 mA

電壓信號輸出：最大 7 mA

重量

約 180 ... 200 g

安裝位置

不限 [2]

使用壽命

> 100 x 10⁶ 周期

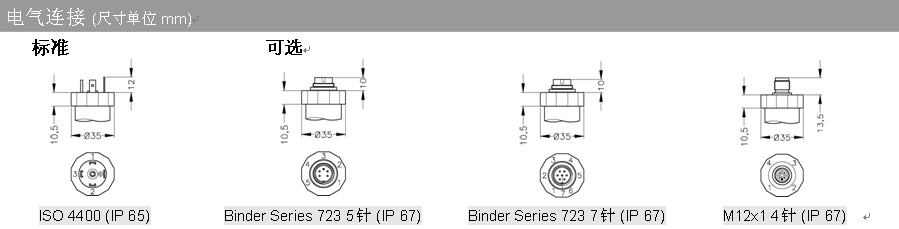

信號線定義
電氣連接		ISO 4400	Binder 723 (5針)	Binder 723 (7針)	M12x1 (4針)
2線制系統	電源 + 電源 –	1 2	3 4	3 1	1 2
地線		接地	5	2	4
3線制系統	電源 + 電源 – 信號 +	1 2 3	3 4 1	3 1 6	1 2 3
地線		接地	5	2	4
通訊接口[3]	RxD TxD GND	- - -	- - -	4 5 7	- - -

^{^[1]} 焊接式僅適用于EN 837壓力接口，且額定量程不能£ 0.16 bar或 >40 bar

^{^[2]} 本壓力變送器校調時采取壓力接口垂直向下的安裝方式，在額定量程P_N £ 1 bar時，如在使用中采取其它安裝方式可能會造成極其輕微的零點偏移。

[3] 不能直接與電腦連接，必須通過相應連接器如可選 "Adapt 1"

Windows^â 為Microsoft公司注冊商標

[1] 額定量程 P_N £ 40 bar 為 DMP 331i; 額定量程 P_N> 40 bar 為 DMP 333i

[2] 以環境壓力為起始壓力

[3] 僅適合使用電氣接口 Binder serie 723 (7針)

^{^[4]} 精度符合IEC 60770 –限位點調整 (非線性，遲滯性，復現性)

^{^[5]} 在量程 £ 0.35bar時計算精度方法如下: £ ± (0.05 + 0.01 x turn down) % FSO BFSL, 例如量程比為1:3: £ ± 0.05 + 0.01 x 3)% FSO BFSL即精度 £ ± 0.08 % FSO BFSL。

^{^[6]} 軟件，接口和線纜必須分別預定 (軟件對系統要求為Windows^® 95， 98， 2000， XP， NT Version 4.0 或更高版本)

^{^[7]} 僅允許用于環境大氣壓介于0.8 bar 至 1.1 bar時
