產品名稱：
|
8E1/10(100)BaseT轉換器
|
|
型 號：
|
8E1
|
|
價 格：
|
0.00
|
|
品 牌：
|
BOK
|
|
|
|
產品簡介
8E1/10(100)BaseT轉換器型設備1～8條E1電路點對點地傳輸以太網MAC幀數據，設計最高傳輸速率可達16.384Mbps。設備不僅提供了線路側、以太網側完備的告警指示，而且提供了包括線路的誤碼率統計，以太網數據流量統計等全面的管理信息,便于構建可統一運營的接入網。
主要特點
-> 實現1～8路E1通道承載10M/100M以太網數據。
-> 提供4個以太網口，支持基于端口的VLAN劃分，支持VLAN透傳。
-> 在以太網數據傳輸過程中在E1線路側進行幀重排序技術，從而有效保證了幀次序和提高了傳輸效率。
-> 1～8路E1線路間允許任意兩路E1間保證幀次序的最大傳輸延遲差為16ms，保證能在各種復雜網絡下的穩定可靠運行。
-> 自動檢測8 路E1線路中可用通道數目，并自動分配帶寬。
-> 支持每個E1線路CRC誤碼門限設置，當某線路誤碼率超過設置門限時系統可自動對該E1線路進行關斷隔離。
-> 關斷隔離功能實現單方向關斷隔離，只切斷E1線路中超過誤碼門限方向的線路，另一方向傳輸不受影響，可實現以太網數據傳輸?shù)膬蓚�方向不對稱，以保證E1線路故障時的最大數據傳輸效率。
-> 當任意路E1線路某方向收到LOS、AIS或LOF告警時，此路E1線路對應的發方向工作不會受到影響，從而實現E1線路上的非對稱傳輸。
-> 當所有E1線路的收方向同時斷掉時，本端告警和網管信息仍可通過發方向傳輸?shù)竭h端，同時也實現E1線路的單向傳輸。該功能尤其適合協議轉換器與光通信設備配合使用時光通信設備單向斷纖情況下對線路故障的判斷。
接口參數
以太網(10BaseT)接口：
-> 支持10M、100M，全雙工工作模式，符合IEEE802.3標準。
-> 對超長、超短和CRC錯包進行過濾處理。
-> 最大支持2048字節的超長包。
-> 支持全雙工PAUSE流量控制功能。
線路接口：
-> 不必成對（一個E1端口的接收和發送通道組成一對）使用
-> 自動檢測可用通道數目，帶寬動態分配功能，也可以通過網管屏蔽不用的通道。
-> 具有AIS、LOS、超時告警和誤碼率告警，其中這些告警信息和誤碼率的具體數據可以通過網管查詢。
-> 支持CRC誤碼門限設置功能，當超過門限時，自動對傳輸質量差的線路進行關斷隔離。誤碼關斷及誤碼門限可由管腳設置或網管設置。
-> 支持以太網包的拆分、成幀、傳送、排序和重組等功能。
-> 1～8路E1線路允許任意兩路E1保證幀次序的最大傳輸延遲差為16ms。
-> 支持2M線路環回功能。
-> 支持每個E1線路誤碼檢測和統計功能。
-> 完備的線路告警指示輸出，自動處理各種線路異常情況。
-> 符合ITU-T G.703 和G.823。
-> 單路E1有效帶寬為1.984M，8個E1最高帶寬可達15.872M。
網管：
-> 網管信息全面，包括本端和遠端的各E1線路狀態，以太網端口狀態等信息。

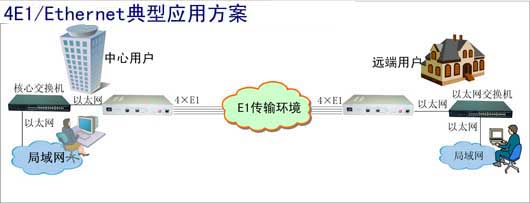

典型應用
其他特性
-> 電源：AC220V±20%， DC-36～-72V
-> 功耗：小于5W
-> 環境溫度：0℃-50℃
-> 體積：483×180×44(mm)
-> 重量：1000g
裝箱清單
-> 8E1/100BaseT轉換器
-> 電源線一根(注：-48V不帶電源線)
-> BNC16個
-> 產品說明書
-> 產品保修卡
|
|
|
