產品描述： MMT-220DR系列直流馬達驅動器采用可控硅斬波形式 具有獨特的觸發方式，使其更加準確、可靠。該驅動器是結合國際標準要求，吸收先進的技術經驗，并研制生產的換代調速產品，其優異的性能、可靠的質量、具有高性價比。（即是在無速度反饋時也能達到高調速比）也是直流馬達驅動領域的佼佼者。
適用范圍：在塑料機械、食品機械、線纜設備、機械加工、造紙、印刷、試驗設備、化驗室設備、攪拌設備等領域得到廣泛應用。
調速類型：可控硅斬波控制
特點:
⑴采用SMT技術 體積小
⑵開環調速比： 100：1
⑶雙閉環P I調節(電壓電流)
⑷低速運轉力矩大
⑸具有較硬的機械特性，靜差率1％
⑹具有較寬的調速范圍
⑺具有加、減速時自動平滑的過度過程
⑻有有較快的動態響應過程
⑼上限/下限速度任意調整
⑽軟啟/軟停時間設置功能.（0.2—15秒可調）
⑾使能閉鎖控制功能
⑿輸入、輸出電壓可選擇
電機類型：直流伺服、永磁、他勵等有刷直流馬達
功率范圍：
電壓
電流 |
90V |
110V |
180V |
220V |
|
10A |
0.675KW |
0.825KW |
1.35KW |
1.65KW |
1HP=0.735KW 選擇驅動器電流范圍：馬達額定電流的（1.2倍-2倍）
技術參數：
系列MMT- |
輸入電壓
AC（V） |
輸出電壓
DC（V） |
輸出電流
（A） |
勵磁電壓
DC（V） |
控制
方式 |
使能控制
方式 |
軟啟動
時間 |
軟停止
時間 |
過載
保護 |
過壓保護 |
|
220DR10BL-FB |
110
220 |
0~110/220
0~90/180 |
0~10 |
110V/3A
220V/3A |
電位器
10KΩ |
開關量 |
0~10S |
0~10S |
● |
● |
|
備注： 1、接受其他技術要求訂制 |
●：具備該功能
功能調整:
☆最高轉速限制：MAX SPD
☆最低轉速限制：MIN SPD
☆軟啟動時間調整：ACCEL
☆軟停止時間調整：DECEL
☆電流限制調整：TORQUE
☆力矩補償調整：IR COMP
同規格型號：
系列 |
型號MMT- |
|
10A |
90DR10BL-FB |
110 DR10BL-FB |
180DR10BL-FB |
其它輸出電壓可設定
安裝方式：底板

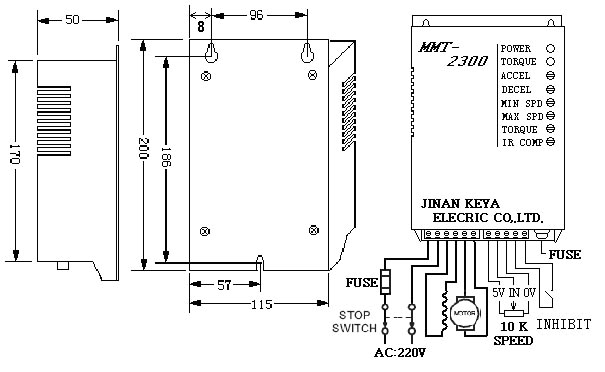

安裝尺寸：單位：mm
