產品編號： 6131025816
產品名稱： PG90
規 格： 背隙度：8～15
產品備注： 詳細說明請瀏覽“下載中心”里的產品說明書或聯系我們。
產品類別： Golden Sky行星減速機

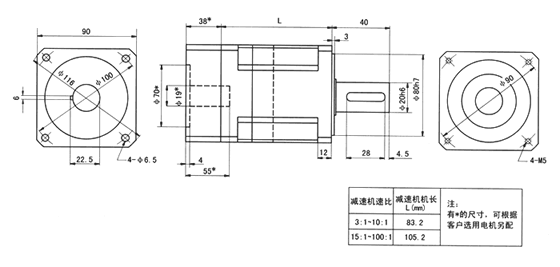

PG 90外形尺寸圖
PG 90系列性能表(1)
|
型號 |
減速比 |
工作壽命5000小時 |
工作壽命10000小時 |
最大扭矩
Nm
Tspeak |
轉動慣量
kg-cm2
J |
抗扭剛度
Nm/arc-min |
重量
kg
G |
背隙
arc-min |
|
單位：Nm 符號：Tr |
單位：Nm 符號：Tr |
|
1000
rpm |
3000 rpm |
5000
rpm |
1000 rpm |
3000
rpm |
5000 rpm |
|
PG90-003 |
3:1 |
50.6 |
39.7 |
35.1 |
45.1 |
35.4 |
31.3 |
150 |
1.89 |
4.7 |
2.4 |
10 |
|
PG90-004 |
4:1 |
69.4 |
55 |
45 |
62.1 |
45.5 |
39 |
150 |
1.46 |
4.8 |
2.4 |
10 |
|
PG90-005 |
5:1 |
74.8 |
55.4 |
47.5 |
62.5 |
46.3 |
39.5 |
150 |
2.1 |
4.8 |
2.4 |
10 |
|
PG90-006 |
6:1 |
72 |
53.2 |
45.5 |
60.5 |
44.2 |
37.6 |
150 |
2.21 |
4.8 |
2.4 |
10 |
|
PG90-007 |
7:1 |
60.8 |
48.1 |
42.7 |
56.8 |
45 |
40 |
150 |
1.85 |
4.8 |
2.4 |
10 |
|
PG90-008 |
8:1 |
60.8 |
48.1 |
42.7 |
56.8 |
45 |
40 |
150 |
2.25 |
4.7 |
2.4 |
10 |
|
PG90-010 |
10:1 |
54.5 |
43.2 |
38.4 |
50.9 |
40.4 |
35.9 |
150 |
2.47 |
4.7 |
2.4 |
10 |
|
PG90-015 |
15:1 |
80 |
64.6 |
58.1 |
71.2 |
57.5 |
51.8 |
125 |
3.82 |
4.7 |
3 |
15 |
|
PG90-020 |
20:1 |
84.4 |
68.4 |
61.7 |
75.2 |
60.9 |
55 |
125 |
3.23 |
4.7 |
3 |
15 |
|
PG90-025 |
25:1 |
84.5 |
71.5 |
64.6 |
78.3 |
63.7 |
57.5 |
125 |
3.92 |
4.8 |
3 |
15 |
|
PG90-030 |
30:1 |
90.1 |
74 |
67 |
81 |
66 |
60 |
125 |
4.15 |
4.8 |
3 |
15 |
|
PG90-035 |
35:1 |
93.5 |
76.2 |
69.1 |
83.3 |
68 |
61 |
125 |
3.61 |
4.7 |
3 |
15 |
|
PG90-040 |
40:1 |
94 |
85.4 |
79.2 |
88.7 |
80.2 |
70.9 |
125 |
3.56 |
4.7 |
3 |
15 |
|
PG90-050 |
50:1 |
88.1 |
81.6 |
75 |
86.2 |
72.7 |
65 |
125 |
4.24 |
4.7 |
3 |
15 |
|
PG90-060 |
60:1 |
92 |
80.8 |
73.4 |
87.9 |
72 |
65.4 |
125 |
4.31 |
4.7 |
3 |
15 |
|
PG90-070 |
70:1 |
86.6 |
70.6 |
64 |
77.1 |
62.9 |
57 |
125 |
3.94 |
4.7 |
3 |
15 |
|
PG90-080 |
80:1 |
92.7 |
75.7 |
68.7 |
82.6 |
67.5 |
61.2 |
125 |
4.34 |
4.7 |
3 |
15 |
|
PG90-100 |
100:1 |
75.8 |
65.1 |
59 |
70.9 |
59.4 |
53.4 |
125 |
4.56 |
4.7 |
3 |
15 |
|
注：（1）減速比是精確的。
（2）Tr表示在指定的壽命期限內在批定的轉速時的額定扭矩。
（3）J表示減速機的轉動慣量，從輸入軸處測定（包括齒輪、輸出軸等）。
（4）3：1到10：1減速機傳送效率為89%；15：1到100：1減速機傳送效率為84%。 |
軸向負載表（表3）
|
n(rpm) |
Fa(N) |
|
50 |
4506 |
|
100 |
3482 |
|
250 |
2357 |
|
500 |
1980 |
|
1000 |
1327 |
注：

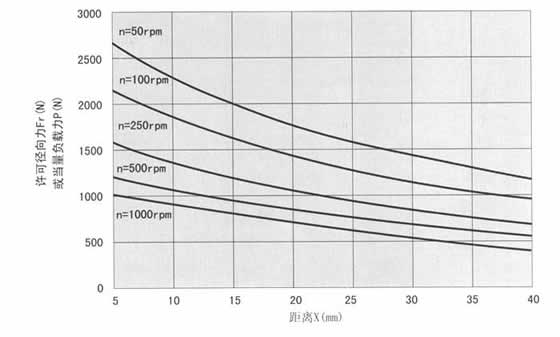

（1）上述（表2）表示軸向力Fa=0時的許可徑向力，（表3）表示徑向力Fr=0時的許可軸由力，當即有徑向力又有軸向力時，（表2）表示當量許可負載力P，這時可用公式P=0.56Fr+2Fa對實際徑向力和實際軸向力進行驗算。
（2）上述三表內的數據的解釋權，屬于本公司，并保留產品更新時的數據變更權利，數據變更時恕不另行通知。
