| 一、用途、功效： |
| HB72P用作同時計量總數（或總批次數）和批次數量，并進行控制。 |
| 二、特點、特征： |
·上排顯示總累計量或批次次數
·下排顯示批次計數
·比率系數可設定
·兩種工作模式可選
·特別適合定量包裝計數 |
|
| 三、功能、參數： |
| ·顯示位數: |
雙排四位顯示 |
·電平脈沖: |
低：-30-0.5V，高：4-30V |
| ·觸點容量: |
AC220V/3A；DC24V/5A |
·工作環境: |
0-50℃；20-85%RH |
| ·工作電源: |
AC/DC24～260V |
·觸發方式: |
低電平觸發 |
| ·響應頻率: |
1000Hz |
·庫存溫度: |
-10～70℃ |
| ·觸點壽命: |
10萬次 |
·外形尺寸: |
72*72*112mm |
| ·數碼尺寸: |
0.56英寸 |
·開孔尺寸: |
67*67mm | |
| 四、繼電器工作方式： |
| A模式： |
|
B模式： |
|
上排顯示總累計數，下排顯示批次數，批次計數到達設定值后，批次計數自動清零重新計數，總累計量加上批次計數，同時繼電器吸合，延續到批次計數再次到達設定值才釋放，如此循環。（即第N次吸合，第N+1次釋放） |
|
上排顯示批次總次數（總循環次數），下排顯示批次計數，批次計數到達設定值后，批次計數自動清零重新計數，總累計量次數加一，同時繼電器吸合，延續一定時間后自動釋放，如此循環。 |
| 注意：訂貨時一定要選擇繼電器工作方式是A模式還是B模式，出廠后固定。 |

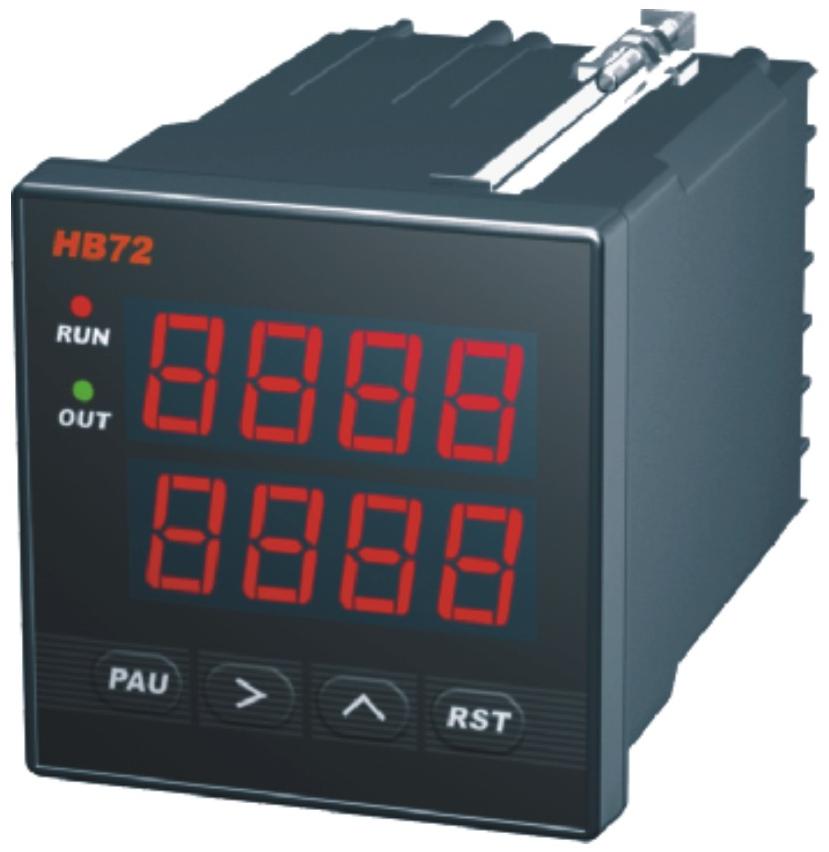

| 五、產品 面板： |
五、產品接線： |
 |
 |
| 六、資料下載： |
|
HB48P/HB72P 批次計數器使用說明書  |
| 七、相關產品： |
| HB48智能雙顯批次計數器 |
|
| |
|
