簡介

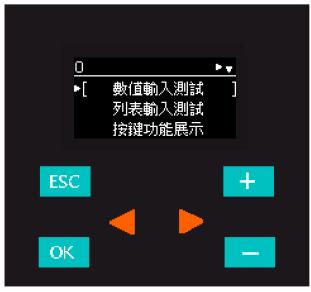

FBs-BPEP 系一小巧,低價位之簡易人機裝置 (HMI).使用時可直接安裝于CPU 模塊上.其可適 用于簡易之參數輸入及監視應用中.除基本之參 數輸入功能外此裝置尚提供警報的功能.
BPEP 在操作的設計上系采用多階之選單操作.利 用此操作方式，若能適當的將應用所需的操作功能加以分類并以多階的方式加以呈現則可設計出極為直覺之操作界面.
BPEP 模板采用高可視度之點矩陣式OLED 顯示 器.除可顯示英文字體外也可顯示其它國家之字 體,例如中文.
BPEP 上的操作選單系利用PEP Designer 軟件來 設計.操作此軟件除可設計選單外還可在未連 BPEP 裝置前先行于此軟件內仿真.此一功能可以大幅縮減設計期間下載設計選單至BPEP 裝置所 須花費之時間.
功能
■ 階層式選單操作功能
■ 警報功能
■ 客制化開機畫面
■ 雙層密碼操作保護
■ 顯示屏保護功能
■ 多國語文字顯示
■ 選單提示功能
■ 離線/聯機模擬
規格
顯示屏分辨率 – 128 x 64
顯示屏尺寸– 1 英寸
顯示屏種類 –白光OLED
最大選單階層數 – 6
同層最大選單數 - 10
同時可顯示之選單數 – 3
最大開機畫面數 - 16
最大警報畫面數– 64
操作鍵數 – 6
最大選單程式容量 – 128K Bytes
選單種類 – 選單項, 數值項, 列表項, 動作項
動作項種類– 設On, 設Off, 交替變化, 設值,
加值, 按On, 按Off.
電源消耗–5V, 100mA
操作溫度–0 ~ 60 ℃
儲存溫度-20 ~ 80 ℃
