產品名稱：
|

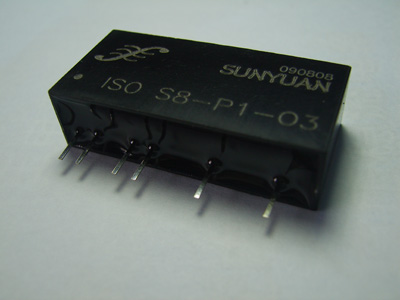

轉速脈沖信號隔離變送器IC: ISO S-P-O
|
|
型 號：
|
ISO S-P-O
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
| 名 稱： |
轉速脈沖信號隔離變送器IC: ISO S-P-O |
 |
| 系 列： |
ISO系列 轉速脈沖信號隔離變送器IC |
| 類 別： |
隔離放大器 |
| 發布時間： |
2009-10-20 18:33:06 |
| 相關鏈接： |
↑上一個產品 ↓下一個產品 |
| 產品詳情： |
產品概述：
ISO S-P-O系列隔離變送器是一種將轉速傳感器信號、正弦波、鋸齒波信號或者微弱的波形信號隔離轉換成與輸入頻率完全一致的方波信號的混合集成電路。該產品在同一芯片上集成了一組多路高隔離的DC/DC電源，一個高性能的信號隔離器和信號放大與整形電路。特別適用于將轉速、正弦波等信號隔離轉換成標準方波脈沖信號，目前在汽車速度測量及汽車ABS防抱死制動系統中廣泛應用。
ISO S-P-O芯片內部集成的高效率DC-DC能產生多組隔離電源，分別給內部的輸入放大電路、調制電路供電，和輸出的解調電路、轉換電路、整形電路供電。SMD工藝結構及新技術隔離措施使該器件能達到：電源、信號的輸入/輸出 3000VDC三隔離。并能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。 ISO S-P-O系列隔離變送器使用非常方便，無需其它外接元件，即可實現轉速傳感器信號的隔離變送。
產品特點：
● 轉速傳感器信號直接輸入，方波信號輸出
● 正弦波、鋸齒波信號輸入，方波信號輸出
● 200mV峰值微弱信號的放大與整形
● 保持原信號頻率，響應速度快
● 電源、信號：輸入/輸出 3000VDC三隔離
● 輔助電源：5V、12V、15V或24V直流單電源供電
● 低成本、超小體積，無需調整、使用方便，可靠性高
● 標準SIP 12 Pin符合UL94V-0阻燃封裝
● 工業級溫度范圍: - 45 ~ + 85 ℃
典型應用：
● 轉速傳感器信號隔離、采集及變換
● 機車運行速度測量
● 汽車ABS防抱死制動系統
● 轉速信號放大與整形
● 地線干擾抑制
● 電機轉速監控系統
● 數控機床主軸速度測量與報警監控
● 信號無失真變送和傳輸
詳細技術資料：
http://www.sun-yuan.com/download/200992513552392031.pdf
|
|
|
|
