ZSD2220是一款使用CDMA網絡進行數據無線透明傳輸的嵌入式DTU模塊。內置工業級高可靠性CDMA引擎和高速嵌入式處理器。支持PPP、TCP、UDP、ICMP等眾多復雜網絡協議和SOCKET標準，提供全透明數據傳輸和用戶自由控制傳輸兩種模式。同時支持點對點、點對多點、設備間、設備與中心間等各種不同的通訊模式。用戶不用關心復雜的網絡協議，使用TTL串行通信接口，就可以進行無線數據收發，讓你的設備能夠隨時隨地接入Internet。
ZSD2220的特點是體積極小，專門為嵌入式應用設計。
|

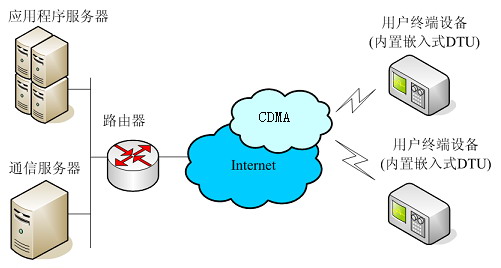

 系統架構 |
|
|
| |
| 基本功能 |
增強功能 |
 內置TCP/IP協議棧，針對無線網
絡優化 |
| CDMA無線數據雙向傳輸 |
| 提供TTL電平串口及八位I/O口 |
| 支持自動心跳，保持永久在線 |
| 支持圖形化參數配置 | |
完善的自動重聯機制,強大的數據
通道自恢復能力 |
| 支持DTU斷線告警 |
| 支持智能重連模式，大幅降低無效流量 |
| 支持中心為固定IP或動態域名 |
| 支持遠程參數配置，遠程固件升級 |
支持數據中心虛擬串口，兼容大量
已有應用軟件 |
支持點對點、點對多點、多點對多
點對等 數據傳輸 |
| 支持通過串口進行固件升級 |
| 提供DTU在線／離線電平指示腳 |
支持300-115200寬范圍波特率,支
持數據位,奇偶校驗位,停止位設
置,支持硬件流控 |
支持現場定時發送數據采集指令,
采集指令和采集周期可隨意設置 |
支持透明通信模式/控制通信模式/
工業MODEM模式 |
| 支持數據中心PING操作 | |
| 產品優勢 |
模塊專為嵌入式方式設計，尺寸
比名片還小 |
雙向100K大容量數據緩沖區，支
持大數據包傳輸 |
| 采用TCP滑動窗口技術，大幅提升數據傳輸效率 |
| 數據100%可靠收發 |
| 數據包全透明1:1真實轉換 |
| 支持多數據中心，自動切換 |
| 復合式看門狗技術，永不死機 |
EMC抗干擾設計，適合電磁惡劣
環境應用 |
| 適應低溫和高溫工作環境 |
| 提供功能強大的二次開發平臺 | |
|
| 技術參數 |
| 所選模塊 |
Wavecom Q2358C |
| 外型尺寸 |
70mm * 45mm * 13mm |
| 重量 |
80g |
| 工作環境 |
| 工作溫度 |
-30°C～70°C |
| 儲存溫度 |
－40°C～85°C |
| 濕度范圍 |
0－95%，非冷凝 |
| 電源 |
| 電壓范圍 |
DC4.5V～5.5V |
| 標準電壓 |
DC5V |
| 功耗 |
通信平均電流280mA@5VDC |
| |
在線待機電流260mA@5VDC |
| 接口 |
|
| 天線接口 |
50Ω/微型天線接口 |
| 接收靈敏度 |
-104dbm |
| UIM卡 |
自動檢測 |
| 用戶數據接口 |
TTL電平串行通信接口 |
| 波特率 |
300～115,200 bps | |
訂貨信息
| ZSD2220a |
CDMA DTU,TTL電平串行通信接口 |
相關配件
| BNC棒狀天線 |
標準配置 |
| 天線連接線 |
標準配置 |
| Demo開發板 |
(選配) |
| 3米吸盤天線 |
(選配) | |
