XMZ60X/XMT60X 智能顯示(控制、變送）儀是貝思特實業針對電網、冶金、石化、煤炭、交通、紡織、水泥、建筑等諸多行業的重大項目需求而設計生產的系列產品�？捎米鳒囟缺怼毫Ρ怼⑦h傳壓力表、流量表、液位表、速度表、轉速表、線速表等，并可實現兩組繼電器控制（報警）輸出和一路變送輸出。
特點、特征：
·集成顯示、控制、變送等功能，可廣泛應用于各種自動控制領域
·19種常見信號兼容輸入，可任意設定選擇
·對非線性輸入信量程顯示可修正
·線性輸入信號，量程顯示可任意設定、修正
·隔離模擬量變送輸出12分辨力。變送范圍任意設定、修正
·7種規格尺寸可選
功能、參數：
1、基本部分（輸入、顯示、電源）：
·信號輸入：19種常見信號兼容輸入，可任意設定選擇
19種信號為：T、R、J、WRe3-WRe5、B、S、K、E型熱電偶，PT100，Cu50，375Ω，70mV，30mV，5V，10V，1-5V，10mA，20mA，4-20mA
·顯示設置：顯示低限（-1999～9999）、顯示高限（-1999～9999）、小數位（0～3）可設置 ，對于非線性信號，量程已由儀表內部確定。
注意：接好線之后，應對儀表進行設置，只有設置正確，才能正確顯示。
·零點誤差可修正，濾波系數可設置，溫度單位可選擇
·測量精度：非線形信號： 0.2%，線性信號：0.1%
·超限顯示：“EEEE”或“-EEE”，請檢查輸入信號是否過大、斷線、接反、故障，并檢查顯示設置是否正確。
·提供一組24VDC電源輸出（30mA）
·工作電源：開關電源85～260VAC/DC，交直流兼容，功耗≤5W
2、控制（報警）部分：
·控制（報警）功能非標準配置，需要此功能，訂貨時一定要明確指出，即XMT系列
·兩組繼電器輸出，每組繼電器均有一個常開觸點和一個常閉觸點（SPDT）
·每組繼電器都可單獨設置，可以設置成高動作，也設置為低動作
·每組繼電器只需要設置兩個參數，即吸合值和釋放值
解釋：吸合值即繼電器動作值，釋放值即繼電器返回值。吸合值＞釋放值時，呈現為高報警；吸合值＜釋放值時，呈現為低報警；吸合值＝釋放值時，呈現為不報警；吸合值和釋放值的差值構成動作回差，即不動作帶。
·繼電器觸點容量：AC220V/3A，觸點壽命：10萬次
3、變送輸出部分：
·變送輸出非標準配置，需要此功能，訂貨時一定要明確指出，即帶后綴“B”
·兩種變送輸出信號可設置選擇：4-20mA/0-20mA
注意：如果需要電壓信號變送輸出，只需要在變送輸出端串接適當的電阻，比如0-10V輸出接500Ω，0-5V接250Ω
·變送下限和變送上限可設置（-1999～9999）
解釋：變送下限和變送上限設置意思是說你要把哪一部分變送出去，怎么變送出去，比如變送輸出設為4-20mA，變送下限設為200.0，變送上限設為800.00，那么顯示200.00時應該輸出4mA，顯示800.0應該輸出20mA，中間自動呈線性變送，這里的上限和下限并非絕對的，下限值也可大于上限值，這時就呈負斜率變送輸出。
·變送輸出精度：0.8%滿刻度3字，12位D/A轉換器
·變送輸出負載能力≥500Ω
4、環境要求：
·工作環境溫度：0-50℃
·工作相對濕度： 20-85%RH
·庫存溫度： -10～70℃

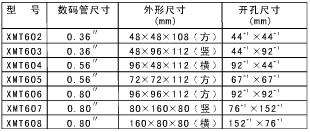

規格尺寸：
選型指南：
JCW]6PXUZ0)W{9]S1U.jpg)
常用型號：
XMZ602 XMZ603 XMZ604 XMZ605 XMZ606 XMZ607 XMZ608（顯示）
XMT602 XMT603 XMT604 XMT605 XMT606 XMT607 XMT608(控制）
XMT602B XMT603B XMT604B XMT605B XMT606B XMT607B XMT608B(控制變送）
接線端子:
