MWH-10 數顯電度表是貝思特實業針對電力系統、配電系統、電氣控制領域測量顯示需求而設計生產的系列產品。用于計量電度（電量、千瓦小時、瓦特小時）和當前有功功率（或批量電度） ，并可實現報警（控制）輸出、RS485通訊輸出、脈沖輸出等功能。
特點、特征：
·測量單相、三相三線、三相四線系統的電度和有功功率（或批量電度）
·雙窗口同時顯示10位累計電量(瓦特小時)及5位有功功率（或批量電度）
·功率顯示值保持/最大或最小值保持，電量暫停累計/歸零
·掉電數據不丟失，可保存10年
·定時器功能：計算規定時間內所測到的消耗電量，當超過預設時間，即使負載還在運行消耗電量，本表還是會停止電量累積計算，從而得出設定時間內所耗的電量。此功能在產品或設備電量消耗測試中是非常經濟方便的！
功能、參數：
1、基本部分（輸入、顯示、電源）：
·接線方式：一般電力系統有四種接線方式：?jiǎn)蜗鄡删�（1P2W）、單相三線（1P3W）、三相三線（3P3W）、三相四線（3P4W），請根據實際接線情況選擇相應的儀表
·輸入信號：電流最大5A，大于5A外接電流互感器擴展量程，電壓最高500V，高于500V外接電壓互感器
·顯示設置：電度10位顯示：0-9999999999，自動累計，電流/電壓互感器變比可設置 ，有功功率（-19999-29999)，解析度可設置（1W-1MW）
注意：接好線之后，應對儀表進行設置，只有設置正確，才能正確顯示。
·誤差修正：功率低值微調、高值微調，現場修正
·測量精度：0.5%滿刻度1字
·錯誤顯示：當接線錯誤（非致命性）、設置錯誤、儀表鼓故障時，儀表會顯示報錯代碼，具體請參照說明書
·采樣速率： 15次/秒，
·工作電源：115/230VAC（或訂制85-264V、20-56V開關電源）
2、控制（報警）部分：
·控制（報警）功能非標準配置，需要此功能，訂貨時一定要明確指出
·兩組繼電器輸出，每組繼電器只有一個常開觸點（SPST）
·每組繼電器都可單獨設置，啟動不動作帶（0-9999個字）、啟動延遲時間（0-10分鐘）、動作模式（11種）、動作時間（0-10分鐘）、動作回差（0-5000個字）、動作延遲時間（0-10分鐘）、復歸延遲時間（0-10分鐘）可設定
·繼電器觸點容量：AC220V/3A
3、外部控制部分：
·外部控制是標準配置，隨表附帶三組外部控制、可單獨設置
·外部控制可以完成的功能：相對值顯示/顯示值保持/最大（小）值清零/繼電器強制復歸/RS485 DI/累計暫停/累計清零/啟動計時/計時清零
·外部控制由接線端子短接使能，也可以設置為某個按鍵的快捷方式
4、RS485通訊部分：
·RS485通訊功能非標準配置，需要此功能，訂貨時一定要明確指出
·通訊協議：Modbus-RTU，通訊站號（1-255）、通訊速率（1200-38400）、通訊同位元可設定
5、脈沖輸出部分：
·脈沖輸出功能非標準配置，需要此功能，訂貨時一定要明確指出
·對應電度的脈沖輸出最高頻率為1000Hz，輸出間隔可設置
6、環境要求：
·工作環境溫度：0-50℃
·工作相對濕度： 20-85%RH
·庫存溫度： -10～70℃

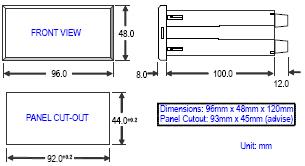

規格尺寸：
接線端子：
