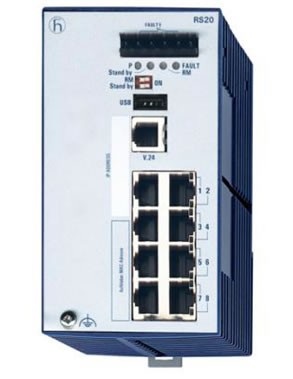

型號 |
RS20-0800T1T1SDAEHC |
| 訂貨號 |
943 434-021 |
| |
遵循 802.3 標準的以太網/快速以太網工業交換機，緊湊型，可網管，卡軌安裝，存儲轉發交換模式，無風扇設計，2層交換增強版軟件 |
| 產品描述 |
|
| 端口類型和數量 |
快速以太網端口總數：8；標準 10/100BASE TX，RJ45：6；千兆以太網端口數：0；1. 上連端口：10/100Base-TX，RJ45；2. 上連端口：10/100Base-TX，RJ45 |
| 其它接口 |
|
| 電源/信號觸點 |
1 x 6針端子塊 |
| V.24 接口 |
1 x RJ11 口 |
| USB 接口 |
1 x 連接自動配置適配器 ACA21-USB |
| 網絡距離 - 線纜長度 |
|
| 雙絞線 (TP) |
0 - 100 m |
| 多模光纖 (MM) 50/125 μm |
|
| 多模光纖 (MM) 62.5/125 μm |
|
| 單模光纖 (SM) 9/125 μm |
|
| 網絡規模-串聯數量 |
|
| 線型 - / 星型 拓?fù)浣Y(jié)構 |
任意 |
| 環型結構 (HIPER-Ring) |
50 (恢復時間 < 0.3 sec.) |
| 電源要求 |
|
| 工作電壓 |
12/24/48 VDC (9.6 ~ 60) V 和 24 V AC (18 ~ 30) V |
| 24 V DC時消耗電流 |
221.0 mA |
| 48 V DC 時消耗電流 |
111.0 mA |
| 功耗 Btu (IT) h |
18.10215 |
| 軟件 |
|
| 管理 |
串行口，web 界面，SNMP v1/v2，HiVision，文件傳輸 SW HTTP/TFTP |
| 診斷 |
LEDs (電源，連接狀態，數據，冗余管理器)，信號觸點 (24 VDC / 1 A)，logfile，syslog，RMON，端口鏡像，拓?fù)浒l(fā)現IEEE 802.1AB (LLDP) |
| 設置 |
命令行界面 (CLI)，TELNET，BOOTP，DHCP，DHCP option 82，HiDiscovery，自動設置適配器 (ACA21-USB) |
| 安全 |
端口安全 (基于 MAC 和 IP)，SNMP V3 (無加密) |
| 冗余功能 |
HIPER-Ring (環型結構)，RSTP IEEE 802.1w (快速生成樹協議)，冗余網絡/環耦合，dual homing，冗余24V電源 |
| 過濾 |
QoS 4個隊列，優先級 (IEEE 802.1D/p)，VLAN (802.1Q)，多播 (IGMP snooping/querier)，多播偵測未知多播，廣播限制器，fast aging， |
| 實時 |
SNTP (簡單網路時間協議)，PTP client (精確時間協議，IEEE 1588) |
| 流量控制 |
流量控制 IEEE 802.3x，端口優先級 (IEEE 802.1D/p)，優先級 (TOS/DIFFSERV) |
| 環境條件 |
|
| 工作溫度 |
0 ℃ ~ +60 ℃ |
| 儲藏/運輸溫度 |
-40 ℃ ~ +70 ℃ |
| 相對濕度 (無凝結) |
10% ~ 95% |
| 平均無故障時間 MTBF |
63.35 年 (MIL-HDBK-217F) |
| 機械結構 |
|
| 尺寸(W×H×D) |
74 mm x 131 mm x 111 mm |
| 安裝 |
DIN Rail 35 mm |
| 重量 |
410 g |
| 保護等級 |
IP20 |
| 機械穩定性 |
|
| IEC60068-2-27 沖擊 |
15 g，11 ms duration，18 shocks |
| IEC60068-2-6 振動 |
1 mm，2 Hz - 13.2 Hz，90 min.；0.7g，13.2 Hz - 100 Hz，90 min.；
3.5 mm，3 Hz - 9 Hz，10 cycles，1 octave/min.；1g，9 Hz - 150 Hz，10 cycles，1 octave/min. |
| EMC 防干擾特性 |
|
| EN 61000-4-2 防靜電 (ESD) |
6 kV 接觸放電，8 kV 空氣放電 |
| EN 61000-4-3 電磁場 |
10 V/m ( 80 - 1000 MHz ) |
| EN 61000-4-4 瞬時高壓 (burst) |
2 kV 電源線，1 kV 數據線 |
| EN 61000-4-5 浪涌電壓 |
power line：2 kV ( line/earth )，1 kV ( line/line )，1 kV data line |
| EN 61000-4-6 防傳導 |
3 V (10 kHz - 150 kHz)，10 V (150 kHz - 80 MHz) |
| EMC 防輻射 |
|
| FCC CFR47 Part 15 |
FCC CFR47 Part 15 Class A |
| EN 55022 |
EN 55022 Class A |
| 認證 |
|
| 工業控制設備安全 |
cUL 508 (E175531) |
| 危險場所 |
cUL 1604 Class 1 Div 2 (E203960) |
| 德國勞氏 |
|
| 變電站 |
|
| 鐵路 |
|
| 配套設備和附件 |
|
| 配套設備 |
設備，端子塊，操作手冊 |
| 附件 (另購) |
卡軌電源RPS30、RPS80 EEC 或 RPS120 EEC，終端電纜，HiVision 網絡管理軟件，自動設置適配器 (ACA21-USB)，19"安裝機架 |
