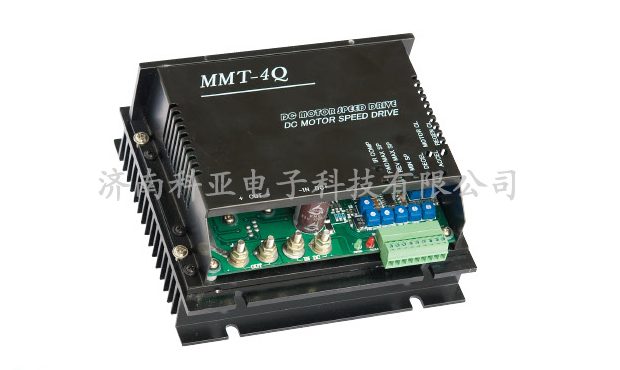

低壓可逆直流電機調速器
MMT-24RT30-50BL
一、特點：
該系列調速器為低壓直流四象限再生脈寬調速，采用專用單片機智能控制，相應速度快、運轉平穩、工作可靠、保護功能齊全等。
﹡ 脈寬調制
電機運轉噪音小、效率高、低維護、更好的提高直流電機的使用壽命
﹡ 四象限再生運轉模式
﹡ 再生制動
不需要外部換向接觸器，不會導致電機零部件或其組件過熱或者燒毀

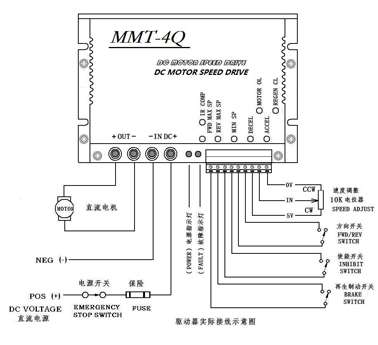

﹡ 使能/制動/換向端子
通過簡單的無源開關量或晶體管集電極開路來實現其中的某一功能即可
﹡ 狀態指示燈
電源指示和各種故障報警指示能提供調速器的可視化狀態
﹡ 正/反向轉速可分別設定
﹡ 輸出電流設定功能
﹡ 制動電流設定功能
﹡ 轉矩補償功能
﹡ 標準模擬量信號控制
模擬量：0-5V 或 電位器控制均可
﹡ 過熱保護功能
當溫度過高時，調速器將通過溫度判斷電路降低其輸出電流，以防止
過熱保護，如果溫度仍然過高調速器將停止輸出更好的保護電機及調速器的安全
二、技術參數:
﹡ 電源輸入范圍：
DC12RT50BL 12V （工作電壓9V—18V）
DC24RT50BL 24V (工作電壓20V—62V)
DC36RT50BL 36V (工作電壓20V—62V)
DC48RT50BL 48V (工作電壓20V—62V)
﹡ 輸出電壓：
DC12RT50BL 12V
DC24RT50BL 24V
DC36RT50BL 36V
DC48RT50BL 48V
﹡ 輸出電流
DC12RT50BL 50A （最大輸出電流/1分鐘110A）
DC24RT50BL 50A （最大輸出電流/1分鐘110A）
DC36RT50BL 50A （最大輸出電流/1分鐘110A）
DC48RT50BL 50A （最大輸出電流/1分鐘110A）
﹡ 軟啟動時間： 0.2—20秒
﹡ 軟停止時間： 0.2—20秒
﹡ 模擬量控制信號： 0—5V （共地）
﹡ 信號輸入阻抗: ≥200K
﹡ 轉速精度: 1%
﹡ 調速范圍： 100:1
﹡ 調 速 比： 1:80
﹡ 環境溫度： 0℃- 50℃
﹡ 相對濕度：無結露
﹡ 重 量：
﹡ 外形尺寸：150*115*45�。ǎ恚恚�
