1. 產品概述
系統集成技術直接影響儀器儀表和測量控制科學技術的應用廣度和水平，特別是對大工程、大系統、大型裝置的自動化程度和效益有決定性影響，它是系統級層次上的信息融合控制技術，包括系統的需求分析和建模技術，物理層配置技術，系統各部份信息通信轉換技術，應用層控制策略實施技術等。ELD系列智能電力儀表（以下簡稱儀表）專門針對供配電系統的電力監控需求設計制造。它能高精度的測量所有常用的電力參數，如三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、四象限電能等；長壽命LED/LCD顯示儀表測量參數和電網系統的運行信息；帶有RS485通訊接口，采用MODBUS_RTU通訊規約；儀表面板帶有四個編程按鍵，用戶可現場方便的實現顯示切換、儀表參數編程設置，具有很強的靈活性。
智能控制技術是人類以接近最佳方式，通過測控系統以接近最佳方式監控智能化工具、裝備、系統達到既定目標的技術，是直接涉及測控系統的效益發揮的技術，是從信息技術向知識經濟技術發展的關鍵。智能控制技術可以說是測控系統中最重要和最關鍵的軟件資源。從目前發展趨勢看，在企業信息化ERP/MES/PCS三級結構的計算機測控系統中，軟件的價格已超過硬件的3倍。
而ELD智能電力儀表在線采集系統正是根據電力和過程控制自動化領域的生產運行需要，基于ELD系列智能電力儀表開發的一套智能化的在線采集系統。可廣泛應用于能源管理、供配電網自動化、小區電力監控、成套設備開關柜等場合，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入?yún)?shù)、能夠全面取代業界不同PLC、工控計算機通訊軟件。
2. 產品特點
·數據采集：隨著科學技術的飛速發展和自動化程度的不斷提高，儀器儀表智能化成為主流，將朝著高精度、高科技的方向發展，而ELD智能電力儀表在線采集系統正是根據智能化和自動化實現需求來設計的,能高精度的采集數據,采集到數據的精度與儀表本身的精度相一致,且用戶可以根據需要自行設定數據采集的頻率采,集到的數據可以導出以Excel的文檔格式存儲，便于統計和計算。
·穩定性：程序穩定，不會出現采集途中非人為退出現象。極高的可靠性和安全性,以及相對低廉的價格，可以安裝到每臺高壓開關柜或設備上。
·先進性：ELD智能電力儀表在線采集系統配備標準通訊接口，可聯網運行，通過計算機網絡，實現對設備的遠程監控和數據采集，可記錄運行電力參數的數據，為多種不同崗位的操作群體分析需求提供參數，并實現對設備的適時監測。

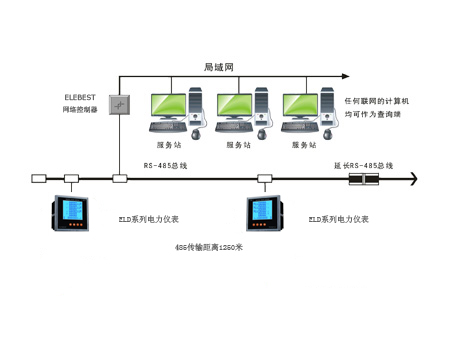

3. 產品工作原理及組成
4. 系統功能
·參數顯示功能
1、實時：儀表內部的時間與北京時間相同，采集到某時間點的時間即為北京時間。
2、同步：多個智能電力儀表的采集頻率要一致，并且多個智能電力儀表采集的電力參數，如三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、四象限電能等,都可以同時顯示。
·通訊功能
ELD系列智能電力儀表具有一個RS485接口。用于和計算機或與elebest網絡控制器通訊，通訊協議采用標準通訊協議，對用戶開放，方便用戶進行二次開發。
·ELD系列智能電力儀表
ELD系列智能電力儀表（以下簡稱儀表）專門針對供配電系統的電力監控需求設計制造。它能高精度的測量所有常用的電力參數，如三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、四象限電能等；長壽命LED/LCD顯示儀表測量參數和電網系統的運行信息；帶有RS485通訊接口，采用MODBUS_RTU通訊規約；儀表面板帶有四個編程按鍵，用戶可現場方便的實現顯示切換、儀表參數編程設置，具有很強的靈活性。

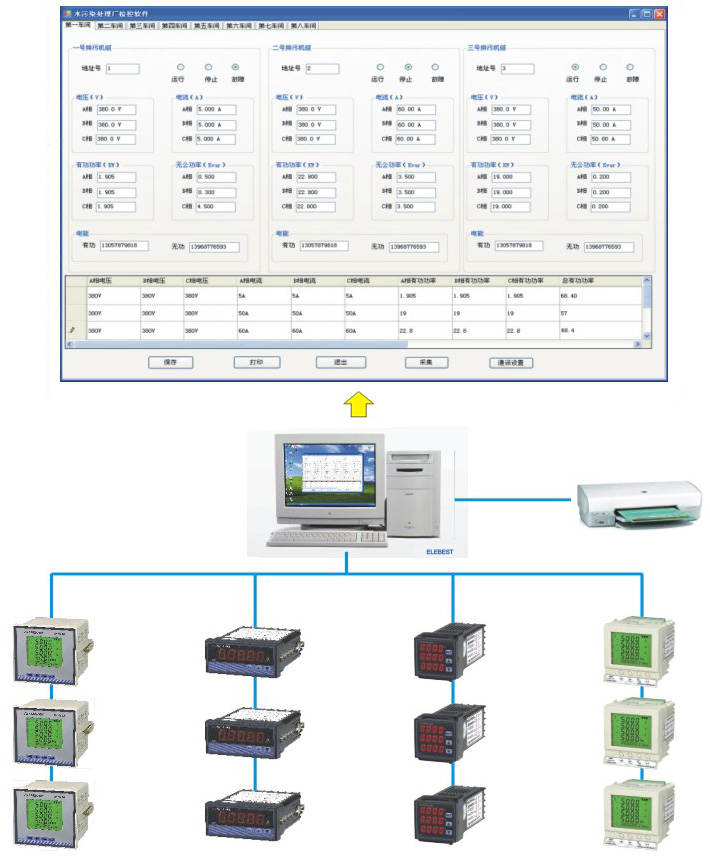

·系統軟件
ELD智能電力儀表在線采集系統通過網絡接口與局域網連接(局域網內可以掛接多個ELD系列智能電力儀表)，將現場的數據信息遠傳，并且為用戶配備了功能齊全、界面友好的軟件，用戶可以通過網絡監視任何一個ELD系列智能電力儀表測量結果，并對運行測量的電力參數進行數據分析。
軟件分為服務端和查詢端兩部分，主要功能如下：被測設備系統圖顯示功能；電力參數的實時顯示功能；參數曲線的實時顯示功能；歷史數據、曲線、事件的存儲、查詢、打印等功能(詳細功能參見軟件用戶手冊)。
5. 產品應用范圍
·能源管理；
·供配電網自動化；
·小區電力監控；
·成套設備開關柜；
·工業自動化、智能建筑、智能型配電盤等。
|
