外形和接線圖

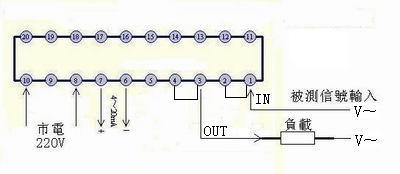

圖1：儀表本身工作電源為220V時的接線示意圖

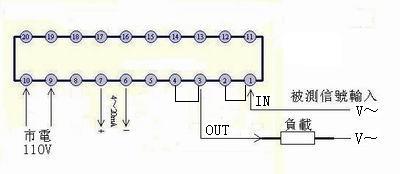

圖2：儀表本身工作電源為110V時的接線示意圖

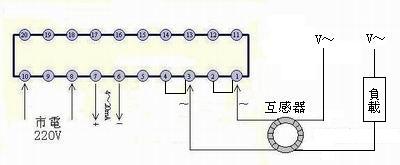

圖3：外接互感器接線示意圖(儀表本身工作電源220V)

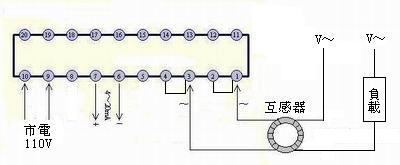

圖4：外接互感器接線示意圖(儀表本身工作電源110V)
通用接線說明：
〔1〕1腳接被測信號輸入。
〔2〕1腳與2腳連接。
〔3〕3腳與4腳連接。
〔4〕3腳輸出接負載其中一端，負載另一端接法跟原來一樣，不必改動。
〔5〕6腳和7腳為變送信號4-20mA輸出，只有帶（I）的型號才有此功能。
〔6〕8和10腳接市電220V，作為儀表本身工作電源之用（香港、大陸等地區適用）。
〔7〕9和10腳接市電110V，作為儀表本身工作電源之用（臺灣、美國等地區適用）。
〔8〕當被測信號大于10A時須考慮外接互感器，具體接法請參照圖示。
