OPT232TLS—2480元
RS-232/TTL/光纖轉換器（單模）
一、用途
波仕電子的OPT232TLS（單模）型RS-232/TTL/光纖轉換器用于實現RS-232電平、TTL電平的光纖傳輸、是世界上最小的單模串口/光纖轉換器。OPT232TLS具有RS-232接口以及TTL接線端子，電源接線端子，可以在苛刻的條件下實現光纖通信。
二、硬件安裝
OPT232TLS型RS-232/TTL/光纖轉換器（單模）的外形為DB-25/DB-25轉接盒大小，其中DB-25(孔座)一端為RS-232電平，另外一端為一對ST光纖接頭。上側面有TTL電平的接線端子、下側面有5V電源接線端子。
OPT232TLS的DB-25孔端可以通過標準的DB25針/DB9孔轉接線（產品配套贈送）外插計算機的DB-9針RS-232口，或者直接外插DB-25針的RS-232口（針座）、只用到RXD-2、TXD-3、GND-5三個信號線。TTL電平的引腳位于產品上側面，如下面的產品圖所示。TTL引腳共3個接線端子，中間一個為GND地線，左右兩側分別為收發信號線，注意圖示的TTL信號的接收、發送流向。
OPT232TLS通過跳線設置來選擇是接RS-232還是TTL。跳線位于TTL接線端子的旁邊。接RS-232口時跳線靠RS-232口側短接。接TTL時跳線靠光纖側短接。
OPT系列光纖轉換器使用時發送器ST頭通過光纖接對方的接收器ST頭。外接5V電源要求4.5 V到5.5V，隨產品配套免費提供電源，產品功耗小于100mA。波仕電子配套提供各種光纖以及接頭。
三、性能特點
波仕電子的OPT232TLS光纖轉換器速率0—115.2Kbps。均無需任何軟件初始化設置！確保適合所有軟件及串口光纖接口!
|
光纖接口 |
ST（可選FC、SC） |
|
傳輸介質 |
雙單模光纖 |
|
通信
方式 |
標準RS-232電平、TTL電平 |
|
速率：0—115.2Kbps |
|
光波長 |
1310nm（單模） |
|
電氣接口 |
接線端子、DB-25 |
|
尺寸及
重量 |
DB-25/25轉接頭大小、90克 |
|
|
17*55*75mm、 |
|
傳輸距離 |
40Km（單模） |
|
適用光纖 |
50/125、62.5/125、100/140um |
 |
|
|
|
| |
|
|
RS-232/RS-485/RS-422/光纖轉換器
無源RS-232/光纖轉換器為波士電子發明，是世界上體積最小的RS-232/光纖轉換器。波士光纖轉換器擁有系列專利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！
| 主要優點: |
1.OPT232[S]-9只需要RXD、TXD、GND即可無須供電 2.OPT232[S]-9是世界上最小的RS-232/光纖轉換器
3.OPT485、OPT485S為RS-232/RS-485/RS-422通用 4.OPT-CAN是世界上第一款無須任何設置的CAN/光纖轉換器 |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
RS-232/RS-485/RS-422口通用轉光纖
| OPT485L1 |
單纖RS-232/485/422/光纖轉換器 |
單模多模通用 |
單纖雙向、SC頭 |
5V供電 |

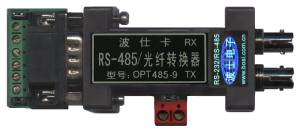

| OPT485-9 |
微型RS-232/485/422/光纖轉換器 |
多模 |
DB-9/DB-9外形 |
5V供電 |
| OPT485 |
RS-232/485/422/光纖轉換器 |
多模 |
DB-25/DB-25外形 |
5V供電 |

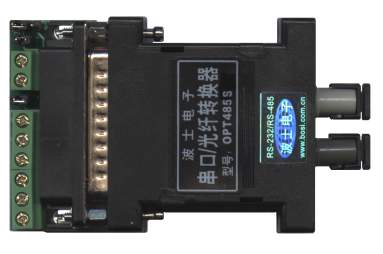

| OPT485S |
RS-232/485/422/光纖轉換器 |
單模 |
DB-25/DB-25外形 |
5V供電 |
無源RS-232轉光纖
| OPT232-9 |
微型無源RS-232/光纖轉換器 |
多模 |
DB-9/DB-9外形 |
無須供電 |
| OPT232S-9 |
微型無源RS-232/光纖轉換器 |
單模 |
DB-9/DB-25外形 |
無須供電 |
| OPT232V9 |
無源有源通用RS-232/光纖轉換器 |
多模 |
兼容OPT232-9 |
無源/5V供電 |
RS-232/RS-485/RS-422/光纖中繼轉換
| OPT35EX |
通用RS-232/485/422/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EX |
RS-485/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EXS |
RS-485/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT232EX |
RS-232/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT232EXS |
RS-232/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT14HUB |
1路串口光纖擴4路光纖集線轉換器 |
多模 |
適合星形光纖組網 |
5V供電 |
| OPT22 |
微型串口雙環冗余光端機 |
多模 |
適合環形光纖組網 |
5V供電 |
CAN/光纖轉換器、CAN/光纖中繼轉換
| OPT-CANL1 |
單纖CAN/光纖轉換器 |
單模多模通用 |
單纖雙向、SC頭 |
5V供電 |

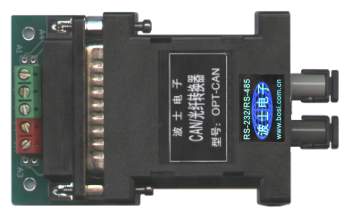

| OPT-CAN |
