G422HA ---980元 隔離電壓2500V 內置600W抗雷擊浪涌保護器
高速光隔RS-232/RS-422 轉換器 150KBPS 高速光電隔離 有源
——確保高達150Kbps 通信速率！具有近乎完美的性能！
——世界上最小的高速光隔轉換器！難以想象的高集成度！
一、用途
波士電子的 G422HA型高速光電隔離 RS-232/RS-422轉換器用于實現 RS-232與 RS-422的高速光電隔離轉換、支持速率最高達150Kbps。G422HA是世界上最小的高速（0—150Kbps）光隔 RS-232/RS-422轉換器！
二、硬件安裝
G422HA的外形為DB-9(孔)/DB-9(針)大小。G422HA的DB-9孔端可以直接外插DB-9針RS-232口。G422HA的另外一端為DB-9針，并且配有可以插拔的接線端子。
三、軟件說明
本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號即可，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！
四、性能說明
G422HA型需外接5V供電（電壓4.5至5.5V，功耗小于50mA），隔離電壓2500V，通信速率保證最高150Kbps。G422HA的外接5V電源與RS232端共地。G422HA配套有5V 1000mA的微型開關穩壓電源。
G422HA用難以想象的高集成度實現了近乎完美的性能：
1、通信速率0-150Kbps，
2、2500V高速光電隔離，
3、具有雙向對外驅動能力，
4、內置600W抗雷擊浪涌保護器。
G422HA的雙向對外驅動能力表現為：RS-232端可以外接并且驅動各種無源（及有源）的用戶儀表RS-232口、波仕RS-232/485轉換器等。
五．引腳分配
|
DB-9針 |
1 |
2 |
3 |
4 |
5 |
|
定義 |
+Y（發+） |
—Z（發—） |
GND |
—B（收—） |
+A（收+） |
僅僅在115.2Kbps以上通信時，需要在A-B之間加終端電阻。
 |
|
|
|
| |
|
|
RS-232/RS-485/RS-422轉換器
波士電子是RS-232/RS-485/RS-422轉換器的發明者和開創者！請認準波士激光防偽標簽，謹防假冒！無波士激光防偽標簽的均為假冒！
波士RS-232/RS-485轉換器是事實工業標準！波士轉換器擁有系列專利：ZL02327524 ZL02327525 ZL02354891 ，仿冒必究！與波士轉換器外形相同、相似、相近的均屬于違法，波士電子已經開始對武漢等地的假冒者一一追究法律責任！
| 波士轉換器七大絕招： |
 ·波士獨有的單環自愈RS-232/RS-485組網轉換器！
·獨有波士智能終端負載技術，確保互帶128個節點！
·高達95%的波士竊電技術，確保傳輸1800米以上！
·通信只用到RXD、TXD、GND，無須RTS、DTR！
·內置600W抗雷擊保護器和15000V抗靜電保護器！
·獨有零延時自動收發轉換技術，確保適合所有軟件!
·先進的自動喚醒技術，工作壽命大大增加！
·獨有波士集線轉換技術，帶RS485能力擴大四倍！ |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
|
型 號 |
功 能 |
特 性 |
說 明 |
| 485K |
RS-232/RS-485/422轉換器(超薄增強型、1800米) |
全雙工或半雙工 |
無須供電 |
| 485B |
RS-232/RS-485/422轉換器(增強型、1800米) |
全雙工加半雙工同時 |
無須供電 |
| 485C |
RS-232/RS-485/422轉換器(增強型、1800米) |
全雙工半雙工通用 |
無須供電 |

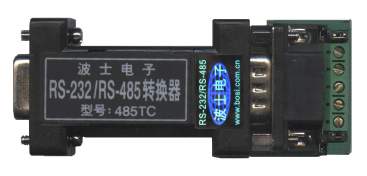

| 485TC |
光隔RS-232/RS-485/RS-422轉換器 |
全雙工半雙工通用 |
無須供電 |

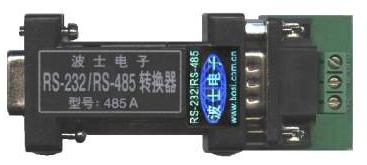

| 485A |
RS-232/RS-485轉換器（增強型、1800米） |
半雙工 |
無須供電 |

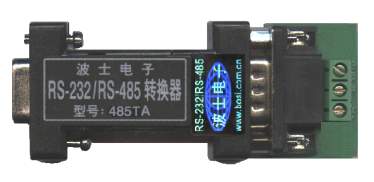

| 485TA |
光隔RS-232/RS-485轉換器 |
半雙工 |
無須供電 |

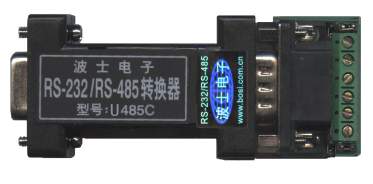

| U485C |
光隔非光隔通用RS-232/RS-485/RS-422轉換器 |
全雙工半雙工通用 |
無源/5V供電 |

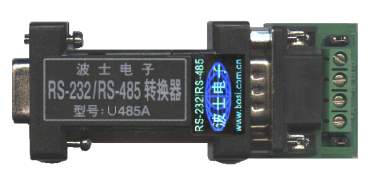

| U485A |
光隔非光隔通用RS-232/RS-485轉換器 |
半雙工 |
無源/5V供電 |
| 485A1 |
一體式RS-232/RS-485轉換器 |
半雙工 |
無須供電 |
| H485C |
通用RS-232、TTL、RS-485/422三向轉換器 |
232-TTL-485三向轉換 |
5V供電 |
| H485AA |
通用RS-232、TTL、RS-485三向轉換器 |
232-TTL-485三向轉換 |
5V供電 |
| HUB8485G |
光隔RS-232/8路RS-485集線轉換器 |
8路半雙工 |
隔離5V供電 |
| QN485C |
全能RS-232/TTL/RS-485/422中繼、轉換器 |
8種轉換、中繼功能 |
5V供電 |
| G485EX |
光隔超遠程RS-232/RS-485轉換器 （4800米） |
半雙工、4倍預增強 |
5V供電 |
| U4485C |
光隔四倍驅動RS-232/RS-485/422轉換器 |
全雙工半雙工通用 |
5V供電 |
| 485D |
單環自愈型RS-232/2路RS-485集線轉換器 |
2個半雙工、單環自愈 |
無須供電 |
| G485HA |
世界上最小的高速光隔RS-232/RS-485轉換器 |
0-115.2Kbps、半雙工 |
5V供電 |
| G422HA |
世界上最小的高速光隔RS-232/RS-422轉換器 |
0-115.2Kbps、全雙工 |
5V供電 |
| T485GL |
內置鋰電池無源光隔RS-232/RS-485/422轉換器 |
全雙工半雙工通用 |
無須供電 | |
