H485A---340元 232-TTL-485三向轉換
波士RS-232/TTL/RS-485轉換器（有源）
一、用途
波仕卡H485A型通用RS-232/TTL/RS-485 轉換器具有RS-232、TTL、RS-485的任意相互轉換的功能。
H485A實現了三通共3種轉換功能：
1、RS-232 與RS-485的轉換，
2、RS-232與TTL的轉換，
3、TTL與RS-485的轉換。
RS-485通信可將RS-232或者TTL通信距離延長至1.2Km 以上（9600bps）。
二、硬件安裝
H485A外形為DB-9/DB-9轉接盒大小，側面有外接5V 電源的端子以及TTL 電平的接線DB-9 孔座一端直接插在 9芯RS-232 插座（針座）上，只用到 RXD-2、TXD-3、GND-5 ，DB-9針座配有可插拔的RS-485引腳的接線端子。
三、性能特點
本產品均無需任何軟件設置！只用到RXD（收）、TXD（發）、GND（地）信號，確保適應速率0—150Kbps。需外接5V供電（電壓4.5至5.5V，功耗小于50mA）,產品配套提供電。H485A 通用RS-232/TTL/RS-485轉換器 半雙工、TTL 通用
四、接線以及引腳分配
RS-232與TTL 相互轉換:
注意：
1、注意上下跳線（紅色）均為：靠近RS-232側短路
2、注意TTL 信號的流向
3、TTL 信號必須接地線
RS-485與TTL相互轉換:
注意：
1、上下跳線（紅色）均為：靠近RS-485側短路
2、注意TTL 信號的流向
3、TTL 信號必須接地線
RS-232與RS-485相互轉換:
注意：
1、上下跳線（紅色）均為：中間短路
2、RS-485信號必須接地線
RS-485引腳分配（同波仕485A、485TA）
RS-485的+A接對方的+A、—B接對方的—B、GND(地)接對方的GND(地)。一定要將GND（地）線接到對方的GND（地），確保通信雙方都已經良好共地。只有115.2Kbps以上才需要在A-B之間加終端電阻。
H485A的DB-9針引腳分配如下（配有接線端子）：
 |
|
|
|
| |
|
|
RS-232/RS-485/RS-422轉換器
波士電子是RS-232/RS-485/RS-422轉換器的發明者和開創者！請認準波士激光防偽標簽，謹防假冒！無波士激光防偽標簽的均為假冒！
波士RS-232/RS-485轉換器是事實工業標準！波士轉換器擁有系列專利：ZL02327524 ZL02327525 ZL02354891 ，仿冒必究！與波士轉換器外形相同、相似、相近的均屬于違法，波士電子已經開始對武漢等地的假冒者一一追究法律責任！
| 波士轉換器七大絕招： |
 ·波士獨有的單環自愈RS-232/RS-485組網轉換器！
·獨有波士智能終端負載技術，確保互帶128個節點！
·高達95%的波士竊電技術，確保傳輸1800米以上！
·通信只用到RXD、TXD、GND，無須RTS、DTR！
·內置600W抗雷擊保護器和15000V抗靜電保護器！
·獨有零延時自動收發轉換技術，確保適合所有軟件!
·先進的自動喚醒技術，工作壽命大大增加！
·獨有波士集線轉換技術，帶RS485能力擴大四倍！ |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
|
型 號 |
功 能 |
特 性 |
說 明 |
| 485K |
RS-232/RS-485/422轉換器(超薄增強型、1800米) |
全雙工或半雙工 |
無須供電 |
| 485B |
RS-232/RS-485/422轉換器(增強型、1800米) |
全雙工加半雙工同時 |
無須供電 |
| 485C |
RS-232/RS-485/422轉換器(增強型、1800米) |
全雙工半雙工通用 |
無須供電 |

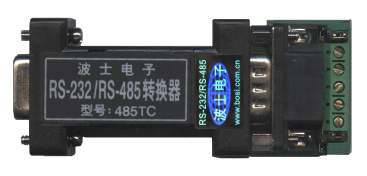

| 485TC |
光隔RS-232/RS-485/RS-422轉換器 |
全雙工半雙工通用 |
無須供電 |

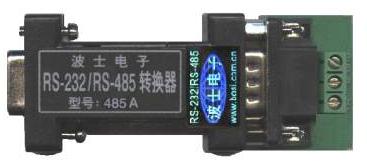

| 485A |
RS-232/RS-485轉換器（增強型、1800米） |
半雙工 |
無須供電 |

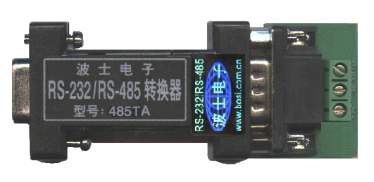

| 485TA |
光隔RS-232/RS-485轉換器 |
半雙工 |
無須供電 |

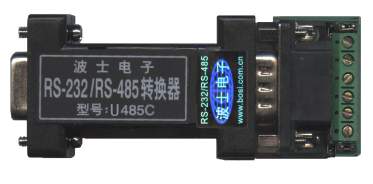

| U485C |
光隔非光隔通用RS-232/RS-485/RS-422轉換器 |
全雙工半雙工通用 |
無源/5V供電 |

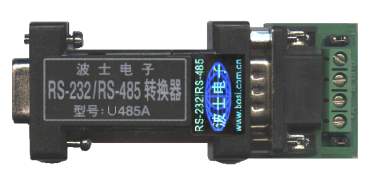

| U485A |
光隔非光隔通用RS-232/RS-485轉換器 |
半雙工 |
無源/5V供電 |
| 485A1 |
一體式RS-232/RS-485轉換器 |
半雙工 |
無須供電 |
| H485C |
通用RS-232、TTL、RS-485/422三向轉換器 |
232-TTL-485三向轉換 |
5V供電 |
| H485AA |
通用RS-232、TTL、RS-485三向轉換器 |
232-TTL-485三向轉換 |
5V供電 |
| HUB8485G |
光隔RS-232/8路RS-485集線轉換器 |
8路半雙工 |
隔離5V供電 |
| QN485C |
全能RS-232/TTL/RS-485/422中繼、轉換器 |
8種轉換、中繼功能 |
5V供電 |
| G485EX |
光隔超遠程RS-232/RS-485轉換器 （4800米） |
半雙工、4倍預增強 |
5V供電 |
| U4485C |
光隔四倍驅動RS-232/RS-485/422轉換器 |
全雙工半雙工通用 |
5V供電 |
| 485D |
單環自愈型RS-232/2路RS-485集線轉換器 |
2個半雙工、單環自愈 |
無須供電 |
| G485HA |
世界上最小的高速光隔RS-232/RS-485轉換器 |
0-115.2Kbps、半雙工 |
5V供電 |
| G422HA |
世界上最小的高速光隔RS-232/RS-422轉換器 |
0-115.2Kbps、全雙工 |
5V供電 |
| T485GL |
內置鋰電池無源光隔RS-232/RS-485/422轉換器 |
全雙工半雙工通用 |
無須供電 | |
