U4485C—530元 全雙工半雙工通用 有源 光隔
四倍驅動波士 RS-232/RS-485/RS-422 轉換器
新一代波士 RS-232/485/422 轉換器采用波士特有的 RS-485 驅動倍增技術（Double Drive），U4485C 具有四倍驅動能力，具有波士 U485C 型轉換器的全部功能。
一、用途
四倍驅動的波士 RS232/RS485/RS422轉換器都可將 RS232 通信距離延長至 1.2Km（9600bps時）。由于采用波士特有的 RS-485 驅動倍增技術（Double Drive），U4485C具有四倍驅動負載能力， 所以特別適合用于驅動數量比較多的RS-485/RS-422 節點負載。都可以用于 PC 機之間、PC 機與單片機之間構成遠程多機通信網絡。
波士電子是通過了 ISO9002 質量認證的企業。波士轉換器專利號：ZL02354891、ZL02327524和 ZL02327525。
二、硬件安裝
外形為 DB-9/DB-9 轉接盒大小，其中 DB-9（孔座）一端直接插在 9 芯 RS232 插座（針座）上。如果PC 機的 RS232 接口為 DB25，請向波士電子特別提出，也可用DB25/DB9 轉接盒。PC機 RS232 串行口的DB25 芯與 DB9 芯連接器引腳分配如下：DB9:2-RXD(收),3-TXD(發 ),5-GND(地)。DB25:2-TXD(發),3-RXD(收),7-GND(地)。
RS485（或 RS422）通信建議一定要接地線，因為 RS485（或 RS422）通信要求通信雙方的地電位差小于 1V。即：半雙工通信接3 根線（+A、—B、地），全雙工通信接5 根線（+發、—發、+收、—收、地）。
三、軟件說明
本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！購 3 只以上贈送 VB,C++,DELPHI 的 RS232 串行通信開發軟件和通信檢測軟件（新）。
四、性能說明
RS485 為半雙工通信方式、RS422 為全雙工方式。U4485C 使用時需外接 5V 電源（電壓5±0.5V、 功耗電流<50mA） ， 通信速率一般最高為9600bps。為全雙工/半雙工通用型。所有光隔 RS232/RS485 轉換器的隔離電壓均為 2500V。
五、接線及引腳分配
RS485的+A 接對方的+A、—B 接對方的—B、GND(地)接對方的GND(地)。
RS-422 的接線原則：“+發”接對方的“+收”、“—發”接對方的“—收”、“+收”接對方的“+發”、“—收”接對方的“—發”、GND(地)接對方的GND(地)。
一定要將GND（地）線接到對方的GND（地），除非確保通信雙方都已經良好共地。
波士電子還可以向大客戶提供雙倍驅動的 2485C、U2485C 轉換器， 其驅動能力是 485C 轉換器的 2 倍，是 4485C、U4485C 轉換器的一半。價格也介于兩者之間，但是只提供給大批量的用戶。少量購買建議直接選 4485C、U4485C。
 |
|
|
|
| |
|
|
RS-232/RS-485/RS-422轉換器
波士電子是RS-232/RS-485/RS-422轉換器的發明者和開創者！請認準波士激光防偽標簽，謹防假冒！無波士激光防偽標簽的均為假冒！
波士RS-232/RS-485轉換器是事實工業標準！波士轉換器擁有系列專利：ZL02327524 ZL02327525 ZL02354891 ，仿冒必究！與波士轉換器外形相同、相似、相近的均屬于違法，波士電子已經開始對武漢等地的假冒者一一追究法律責任！
| 波士轉換器七大絕招： |
 ·波士獨有的單環自愈RS-232/RS-485組網轉換器！
·獨有波士智能終端負載技術，確保互帶128個節點！
·高達95%的波士竊電技術，確保傳輸1800米以上！
·通信只用到RXD、TXD、GND，無須RTS、DTR！
·內置600W抗雷擊保護器和15000V抗靜電保護器！
·獨有零延時自動收發轉換技術，確保適合所有軟件!
·先進的自動喚醒技術，工作壽命大大增加！
·獨有波士集線轉換技術，帶RS485能力擴大四倍！ |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
|
型 號 |
功 能 |
特 性 |
說 明 |
| 485K |
RS-232/RS-485/422轉換器(超薄增強型、1800米) |
全雙工或半雙工 |
無須供電 |
| 485B |
RS-232/RS-485/422轉換器(增強型、1800米) |
全雙工加半雙工同時 |
無須供電 |
| 485C |
RS-232/RS-485/422轉換器(增強型、1800米) |
全雙工半雙工通用 |
無須供電 |

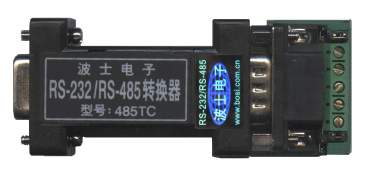

| 485TC |
光隔RS-232/RS-485/RS-422轉換器 |
全雙工半雙工通用 |
無須供電 |

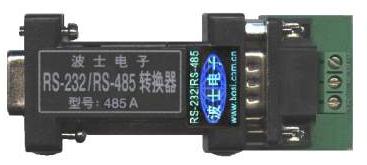

| 485A |
RS-232/RS-485轉換器（增強型、1800米） |
半雙工 |
無須供電 |

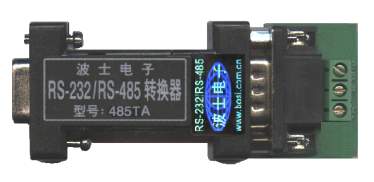

| 485TA |
光隔RS-232/RS-485轉換器 |
半雙工 |
無須供電 |

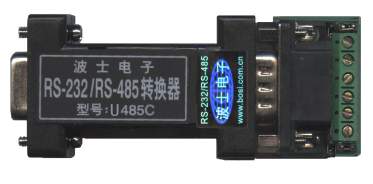

| U485C |
光隔非光隔通用RS-232/RS-485/RS-422轉換器 |
全雙工半雙工通用 |
無源/5V供電 |
| U485A |
光隔非光隔通用RS-232/RS-485轉換器 |
半雙工 |
無源/5V供電 |
| 485A1 |
一體式RS-232/RS-485轉換器 |
半雙工 |
無須供電 |
| H485C |
通用RS-232、TTL、RS-485/422三向轉換器 |
232-TTL-485三向轉換 |
5V供電 |
| H485AA |
通用RS-232、TTL、RS-485三向轉換器 |
232-TTL-485三向轉換 |
5V供電 |
| HUB8485G |
光隔RS-232/8路RS-485集線轉換器 |
8路半雙工 |
隔離5V供電 |
| QN485C |
全能RS-232/TTL/RS-485/422中繼、轉換器 |
8種轉換、中繼功能 |
5V供電 |
| G485EX |
光隔超遠程RS-232/RS-485轉換器 （4800米） |
半雙工、4倍預增強 |
5V供電 |
| U4485C |
光隔四倍驅動RS-232/RS-485/422轉換器 |
全雙工半雙工通用 |
5V供電 |
| 485D |
單環自愈型RS-232/2路RS-485集線轉換器 |
2個半雙工、單環自愈 |
無須供電 |
| G485HA |
世界上最小的高速光隔RS-232/RS-485轉換器 |
0-115.2Kbps、半雙工 |
5V供電 |
| G422HA |
世界上最小的高速光隔RS-232/RS-422轉換器 |
0-115.2Kbps、全雙工 |
5V供電 |
| T485GL |
內置鋰電池無源光隔RS-232/RS-485/422轉換器 |
全雙工半雙工通用 |
無須供電 | |
