RS-485/光纖轉換器
一、用途
波士電子的RS-232/光纖轉換器、RS-485/422/光纖轉換器用于實現通信機器之間的光纖傳輸、延長通信距離。波士電子發明和首創了無須外接電源的RS-232/光纖轉換器、是世界上最小的光纖轉換器。由于采用光纖作為通信傳輸介質，具有高隔離電壓、防電磁干擾、抗雷擊等優點。波士光纖轉換器廣泛用于工業過程控制、分布數據采集等場合、特別適合電力系統自動化、交通控制等部門。
二、硬件安裝
OPT232-9型RS-232/多模光纖轉換器外形為DB-9/DB-9轉接盒大小，OPT232S-9型RS-232/單模光纖轉換器外形為DB-9/DB-25轉接盒大小,其中DB-9(孔座)一端直接插在PC機的DB-9芯RS-232針座上、只用到RXD、TXD、GND三根線即可，無須外接電源，使用一對ST光纖接頭。
OPT232EX[S]型RS-232/光纖中繼轉換器的外形為DB-25/DB-25轉接盒大小，使用兩對ST光纖接頭，中間有一根電纜連接一個RS-232口的DB-9針座和5V電源引腳。OPT232EX[S]的RS-232口可以配接波士電子的485A、485C轉換器，這樣就構成RS-485光纖中繼轉換器（型號：OPT485EX[S]）。

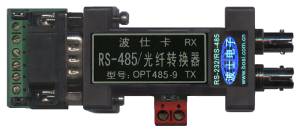

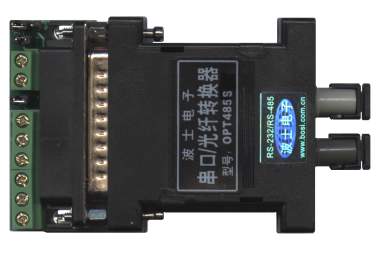

OPT485、OPT485S型RS-485/光纖轉換器外形為DB-25/DB-25轉接盒大小，其中DB-25(孔座)一端可以接RS-485（半雙工）、RS-422（全雙工）、RS-232（全雙工半雙工均可）。使用一對ST光纖接頭。OPT485[S]需要外接直流5V電源（<50mA）。OPT1485、OPT1485S型RS-485/光纖轉換器外形為DB-25/DB-25轉接盒大小，其中DB-25(孔座)一端可以接RS-485（半雙工）、RS-232（全雙工半雙工均可）。使用一對ST光纖接頭。OPT1485[S]需要外接直流5V電源（<50mA）。波士OPT1485[S]系列光纖轉換器與波士OPT485[S]系列的區別在于：OPT1485[S]系列減少了對RS-422全雙工的支持，但是對RS-485半雙工的適應更加廣泛，減少了跳線設置，特別是單模OPT1485S使用更加簡單。
OPT系列光纖轉換器的深灰色ST頭為光纖接收器、淺灰色ST頭為光纖發送器。使用時發送器ST頭通過光纖接對方的接收器ST頭。波士OPT系列光纖轉換器支持多機通信。注意保持光纖轉換器的ST座、光纖的ST頭的清潔，如果不連接時請一定將ST座和ST頭用相配套的橡皮塞子蓋住。
三、性能特點
波士電子的OPT系列RS-232/RS-485/光纖轉換器最高速率115.2Kbps。均無需任何初始化設置！獨有波士零延時自動收發轉換技術，確保適合所有軟件!
|
光纖接口 |
ST |
|
電氣
接口 |
DB-9孔RS-232（外插針座） |
|
傳輸介質 |
雙多模光纖、或雙單模光纖 |
接線端子（RS-485、RS-422） |
|
通信
方式 |
異步RS-232 |
尺寸及重量 |
DB-9/25轉接頭大小、90克 |
|
全雙工半雙工通用RS-485、RS-422 |
傳輸距離 |
4Km（多模）、40Km（單模） |
|
光波長 |
820nm（多模）、1300nm（單模） |
適用光纖 |
50/125、62.5/125、100/140um |
|
|
型 號 |
說明（多模） |
|
型號 |
說明（單模） |
|
|
|
OPT232-9 |
RS-232/光纖轉換器（無源） |
OPT232S-9 |
RS-232/光纖轉換器（無源） |
|
|
|
OPT485 |
RS-232/RS-485/RS-422/光纖轉換器 |
OPT485S |
RS-232/RS-485/RS-422/光纖轉換器 |
|
|
|
OPT1485 |
RS-232/RS-485/光纖轉換器 |
|
OPT1485S |
RS-232/RS-485/光纖轉換器 |
|
|
|
OPT232EX |
RS-232/光纖中繼轉換器 |
|
OPT232EXS |
RS-232/光纖中繼轉換器 |
|
|
|
OPT485EX |
RS-485/RS-422/光纖中繼轉換器 |
OPT485EXS |
RS-485/RS-422/光纖中繼轉換器 |
|
|
|
|
|
|
|
|
|
|
|
|
波士電子配套提供各種長度單芯、雙芯光纖以及ST接頭。OPT232EX、OPT485、OPT1485對外接5V電源要求5V(±0.5V) 50mA，建議選用波士電子的微型開關穩壓電源(僅重35克)。
附錄：OPT485的接線端子引腳分配
OPT485作為半雙工轉換器時的DB-25端引腳狀態如下：
|
1-2斷開 |
2-3短接 |
4-5短接* |
6-7短接* |
16（電源） |
22**（電源） |
|
跳線設置 |
RS-485(+A) |
RS-485(—B) |
+5V(正端) |
0V(負端) |
* 4腳與5腳之間短接之后共同作為RS-485的正A（+A）端。
* 6腳與7腳之間短接之后共同作為RS-485的負B（—B）端。
* *22腳同時還是RS-485信號的參考地線,但是千萬不要與RS-485的信號線短接!
OPT485作為全雙工轉換器時的DB-25端引腳狀態如下：
|
1-2短接 |
2-3斷開 |
5 (RS-422) |
6 (RS-422) |
8 (RS-422) |
9 (RS-422) |
16(電源) |
22** (電源) |
|
跳線設置 |
發(+A) |
發(—B) |
收(+) |
收(—) |
+5V(正端) |
0V(負端) |
* 22腳同時還是RS-422信號的參考地線,但是千萬不要與RS-422的信號線短接!
OPT485作為RS-232輸入時的DB-25端引腳狀態如下：
(注意此時4-5、6-7不要短接)
|
1-2短接 |
2-3斷開 |
11 |
12 |
22** |
5 |
4 |
6 |
7 |
|
跳線設置 |
收 |
發 |
GND(地) |
斷開 |
斷開 |
**22腳既是RS-232的信號地、也是電源的地。
OPT485的簡單檢測方法：首先用兩根光纖將兩個OPT485連接起來（注意“收”接對方的“發”、“發”接對方的“收”），再給兩個OPT485加電源，注意將兩邊的接線端子都設置成為半雙工，然后在其中一個OPT485的+A與—B之間加一節電池（0.6 到5V均可），當+A接電池正極、—B接電池負極時則對方OPT485的+A與—B之間為正電壓，反之，當+A接電池負極、—B接電池正極時則對方OPT485的+A與—B之間為負電壓。
僅僅型號OPT485S（單模）進行近距離測試時（500米以內）建議在DB-25端子的16-17腳之間接10KΩ左右的電阻。如果OPT485S的接線端子反面已經焊接有10KΩ左右的電阻，請在遠距離通信時去掉這個電阻。
 |
|
|
|
| |
|
|
RS-232/RS-485/RS-422/光纖轉換器
無源RS-232/光纖轉換器為波士電子發明，是世界上體積最小的RS-232/光纖轉換器。波士光纖轉換器擁有系列專利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！
| 主要優點: |
1.OPT232[S]-9只需要RXD、TXD、GND即可無須供電 2.OPT232[S]-9是世界上最小的RS-232/光纖轉換器

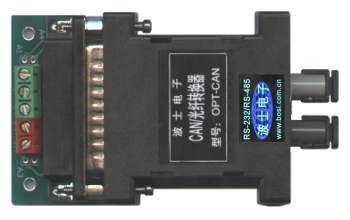

3.OPT485、OPT485S為RS-232/RS-485/RS-422通用 4.OPT-CAN是世界上第一款無須任何設置的CAN/光纖轉換器 |
