產品名稱：
|

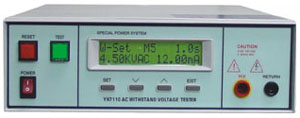

可編程交流絕緣耐壓測試儀
|
|
型 號：
|
YH7112
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
| YH7100系列可程式絕緣耐壓測試儀 的產品詳細介紹 |
|
數字式交/直流絕緣耐壓測試儀
|
|
|
7100 Series 背面 |
便攜式 |
MRO-7100 |
|
機型 |
功能說明 |
|
YH-7110 |
交流耐壓測試儀（AC Withstand Voltage Tester) |
|
YH-7120 |
交直流耐壓測試儀（AC/DC Withstand Voltage Tester) |
|
YH-7112 |
交流耐壓/絕緣測試儀（AC Withstand Voltage/Insulation Tester) |
|
YH-7122 |
交直流耐壓/絕緣測試儀/（AC/DC Withstand Voltage/Insulation Tester) |
|
YH-7130 |
非標準型 交直流耐壓/絕緣測試儀（AC/DC Withstand Voltage/Insulation Tester) |
產品特性
 重量輕巧、攜帶方便 交流耐壓測試0-5KV 直流耐壓測試0-6KV
可偵測電弧 數字式鍵盤輸入設定 輸入電壓自動按設定梯度緩升
軟件方式校正 絕緣電阻測試1-1000MΩ（可延伸定制）  5組測試條件自動記憶
可連接YG7305接地電阻測試儀作自動測試 可進行如下測試：W，1，W-1，1-W，AC&DC&IR
應用范圍
電子、電相、變壓器、各種家電、燈飾產品測試之必備設備
品管、工程、EMI/EMC實驗室，申請任何國家安全標準必備之設備
實際應用
決定耐壓測試的測試電壓取決于你產品所投入的市場，你必須遵守該國進口管制條例組成部分的安全標準或規定。
安全標準中規定了耐壓測試的測試電壓和測試時間。最理想的狀況是請你的客戶給你相關測試要求。一般耐壓測試的
測試電壓如下，工作電壓在42V到1000V之間的，測試電壓是工作電壓的兩倍加上1000V。這種測試電壓要施加1分鐘
例如，對于工作于230V的一種產品，測試電壓是1460V。如果減短施加電壓的時間，就必須增大測試電壓。
YH7100 Series規格表
|
功能/型號 |
7122/7130（非標） |
7120 |
7112 |
7110 |
|
輸入特性 |
單相47-63Hz，115/230V±15%（可選擇），3A保險絲 |
|
交流耐壓測試 |
額定輸出：5KV/12mA |
|
輸出頻率 |
60/50Hz(可選擇） |
|
輸出波形 |
正弦波失真度﹤2%，波峰因數1.3-1.5 |
|
上限設定 |
范圍:0.1-12.00mA,分辨率:0.01mA,準確度:±(2%設定值+2個字)*1 |
|
下限設定 |
范圍:0-12.00mA,分辨率:0.01mA,準確度:±(2%設定值+2個字)*1 |
|
直流耐壓測試 |
額定輸出：6KV/5mA(YH-7130可延伸至10mA) |
|
輸出紋波 |
﹤5%(在6KV/5mA,線性負載下測試) |
|
上限設定 |
范圍:0.02-5.00,分辨率:0.01mA 精確度:±(2%設定值+2個字)*2 |
|
下限設定 |
范圍:0.00-5.00mA,分辨率:0.01mA 精確度:±(2%設定值+2個字)*2 |
|
自動放電 |
200ms |
|
電壓設定 |
分辨率:10V,準確度:±(2%設定值+5V) |
|
緩升時間 |
范圍:0.1-999.9s,分辨率:0.1s |
|
測試時間 |
范圍:0.0.2-999.9s,分辨率:0.1s |
|
電弧偵測 |
可設定零敏度:0-9(說明:對應峰值:1至 20mA;2 至18mA;3 至 16mA; |
|
4 至14mA; 5至 12mA; 6 至 10mA; 7 至 7.7mA; 8至 5.5mA;9 至 2.8mA |
|
電壓表 |
范圍:AC0.10-12.00mA,DC0.02-5.00mA 準確度::±(2%讀值+1個字) |
|
電流表 |
范圍:AC0.10-12.00mA,DC0.02-5.00mA(YH7130電流范圍:0-10.00mA) |
|
準確度::±(2%讀值+1個字) 分辨率:0.01mA |
電流范圍:AC0-11mA*2:電流范圍:DC0-4.5mA
|
絕緣電阻測試 |
7122/7130/7122適用 |
|
輸出電壓設定 |
范圍:DC0.00-1.00KV.分辨率:0.01KV 準確度±(2%設定值+2V) |
|
電壓表 |
范圍:DC0.10-1.00KV.分辨率:0.01KV 準確度±(2%讀值+1個字) |
|
高阻表 |
范圍:1-1000MΩ(4位數,自動換檔)(備注:YH7130可延伸至999M∩) |
|
準確度:±(3%讀值+2個字),電壓≥500V ±(7%讀值+2個字),電壓﹤500V |
|
上限設定 |
范圍/準確度:與高阻表相同,間距:1MΩ |
|
下限設定 |
范圍/準確度:與高阻表相同,間距:1MΩ |
|
測試時間 |
范圍:0, 0.5-999.9s,分辨率:0.1S(0=連續測試) |
|
共同規格 |
7130 7122 7120 7112 7110 |
|
可程序邏輯遙控 |
輸入:測試(Test),重置(Reset) |
|
輸出:測試通過(Pass),測試失敗(Fail),測試中(Test-in-Process) |
|
測試結果表達方式 |
蜂鳴器,液晶顯示器及讀值,遙控狀態輸出等 |
|
記憶組 |
5組測試條件記憶,每組有4種測試模式選擇(W.1,W-1連動,1-W連動) |
|
鍵盤安全鎖定 |
鍵盤安全鎖定,防止作業人員誤操作或程序誤修改 |
|
液晶顯示器 |
16×2點陣,反白字背光 |
|
校正 |
采用軟件方式進行校正,由前面板鍵入 |
|
使用環境 |
溫度0-40℃ 相對溫度﹤80%RH |
|
尺寸 |
89mm高×280mm寬×370mm深 |
|
重量 |
大約9Kg |
|
|
|
|
