OPT232TLS—2480元

      RS-232/TTL/光纖轉換器（單模）





一、用途

波仕電子的OPT232TLS（單模）型RS-232/TTL/光纖轉換器用于實現RS-232電平、TTL電平的光纖傳輸、是世界上最小的單模串口/光纖轉換器。OPT232TLS具有RS-232接口以及TTL接線端子，電源接線端子，可以在苛刻的條件下實現光纖通信。





二、硬件安裝

 OPT232TLS型RS-232/TTL/光纖轉換器（單模）的外形為DB-25/DB-25轉接盒大小，其中DB-25(孔座)一端為RS-232電平，另外一端為一對ST光纖接頭。上側面有TTL電平的接線端子、下側面有5V電源接線端子。

OPT232TLS的DB-25孔端可以通過標準的DB25針/DB9孔轉接線（產品配套贈送）外插計算機的DB-9針RS-232口，或者直接外插DB-25針的RS-232口（針座）、只用到RXD-2、TXD-3、GND-5三個信號線。TTL電平的引腳位于產品上側面，如下面的產品圖所示。TTL引腳共3個接線端子，中間一個為GND地線，左右兩側分別為收發信號線，注意圖示的TTL信號的接收、發送流向。

OPT232TLS通過跳線設置來選擇是接RS-232還是TTL。跳線位于TTL接線端子的旁邊。接RS-232口時跳線靠RS-232口側短接。接TTL時跳線靠光纖側短接。

OPT系列光纖轉換器使用時發送器ST頭通過光纖接對方的接收器ST頭。外接5V電源要求4.5 V到5.5V，隨產品配套免費提供電源，產品功耗小于100mA。波仕電子配套提供各種光纖以及接頭。





三、性能特點

波仕電子的OPT232TLS光纖轉換器速率0—115.2Kbps。均無需任何軟件初始化設置！確保適合所有軟件及串口光纖接口!





RS-232/RS-485/RS-422/CAN/光纖轉換器


無源RS-232/光纖轉換器為波士電子發明，是世界上體積最小的RS-232/光纖轉換器。波士光纖轉換器擁有系列專利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！

主要優點:

1.OPT232[S]-9只需要RXD、TXD、GND即可無須供電    2.OPT232[S]-9是世界上最小的RS-232/光纖轉換器 3.OPT485、OPT485S為RS-232/RS-485/RS-422通用     4.OPT-CAN是世界上第一款無須任何設置的CAN/光纖轉換器

用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）

                  RS-232/RS-485/RS-422口通用轉光纖

OPT485L1	單纖RS-232/485/422/光纖轉換器	單模多模通用	單纖雙向、SC頭	5V供電
OPT485L	雙纖RS-232/485/422/光纖轉換器	單模多模通用	雙纖雙向、SC頭	5V供電
OPT485-9	微型RS-232/485/422/光纖轉換器	多模	DB-9/DB-9外形	5V供電
OPT485	RS-232/485/422/光纖轉換器	多模	DB-25/DB-25外形	5V供電
OPT485S	RS-232/485/422/光纖轉換器	單模	DB-25/DB-25外形	5V供電

                  無源RS-232轉光纖

OPT232-9	微型無源RS-232/光纖轉換器	多模	DB-9/DB-9外形	無須供電
OPT232S-9	微型無源RS-232/光纖轉換器	單模	DB-9/DB-25外形	無須供電
OPT232V9	無源有源通用RS-232/光纖轉換器	多模	兼容OPT232-9	無源/5V供電

                  RS-232/RS-485/RS-422/光纖中繼轉換

OPT35EX	通用RS-232/485/422/光纖中繼轉換器	多模	適合總線形光纖組網	5V供電
OPT485EX	RS-485/光纖中繼轉換器	多模	適合總線形光纖組網	5V供電
OPT485EXS	RS-485/光纖中繼轉換器	單模	適合總線形光纖組網	5V供電
OPT232EX	RS-232/光纖中繼轉換器	多模	適合總線形光纖組網	5V供電
OPT232EXS	RS-232/光纖中繼轉換器	單模	適合總線形光纖組網	5V供電
OPT14HUB	1路串口光纖擴4路光纖集線轉換器	多模	適合星形光纖組網	5V供電
OPT22	微型串口雙環冗余光端機	多模	適合環形光纖組網	5V供電

                 CAN/光纖轉換器、CAN/光纖中繼轉換

OPT-CANL1	單纖CAN/光纖轉換器	單模多模通用	單纖雙向、SC頭	5V供電
OPT-CAN	CAN/光纖轉換器	多模	無須軟件設置	5V供電
OPT-CANS	CAN/光纖轉換器	單模	無須軟件設置	5V供電
OPT-CANEX	CAN/光纖中繼轉換器	多模	自動適應所有協議	5V供電
OPT-CANEXS	CAN/光纖中繼轉換器	單模	自動適應所有協議	5V供電

                 TTL/RS-232/轉光纖

OPT232TL	微型RS-232/TTL/光纖轉換器	多模	支持RS-232、TTL	5V供電
OPT232TLS	微型RS-232/TTL/光纖轉換器	單模	支持RS-232、TTL	5V供電

                 RS-232轉2路光纖

OPT2322	RS-232/2路光纖轉換器	多模	一路串口兩路光纖	5V供電
OPT2322S	RS-232/2路光纖轉換器	單模	一路串口兩路光纖	5V供電

                 全信號RS-232/光纖轉換

OPT232AL

全信號RS-232/光纖轉換器

多模

多傳RS-232握手信號

5V供電

                 單模/多模光纖相互轉換

OPT485MS

單模/多模串口光纖轉換器

多模-單模

支持各種串口光纖

5V供電

                 USB光纖延長、USB轉串口光纖

OPT-USB	USB光纖延長器（新！）	單模多模通用	USB協議	無源/5V供電
OPTU232L1	USB/串口光纖轉換器	多模	串口通信協議	無須供電
OPTU232SL1	USB/串口光纖轉換器	單模	串口通信協議	無須供電

                  以太網轉串口光纖

OPET232L1

以太網/串口光纖轉換器

多模

串口通信協議

5V供電

   《串口光纖通信的組網方式》      RS-232光纖多機通信圖

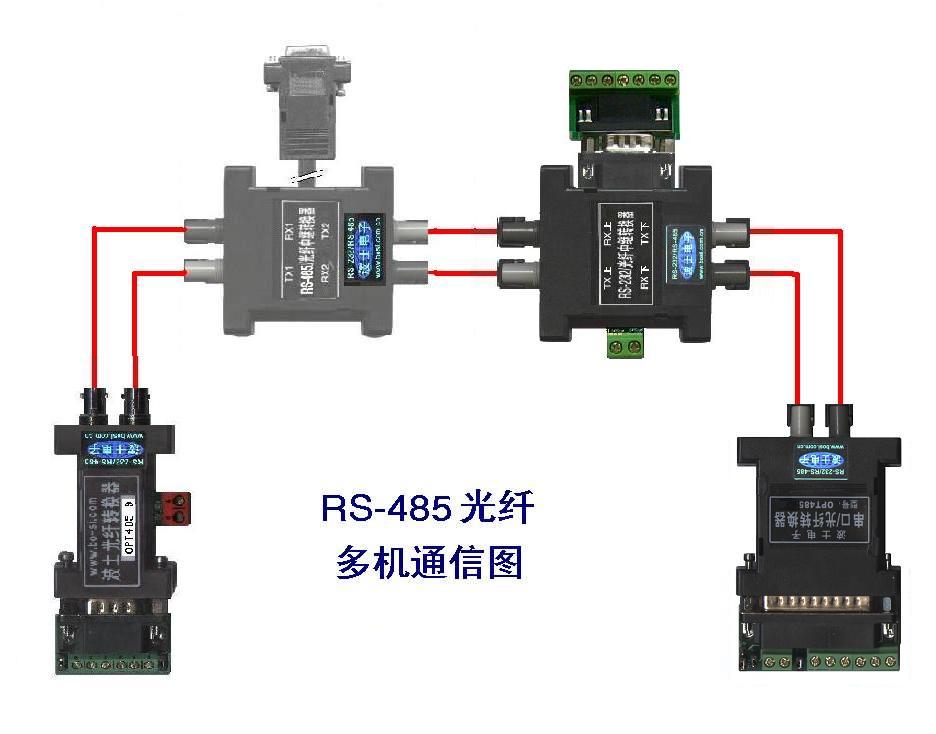

    RS-485光纖多機通信圖       安裝支架圖

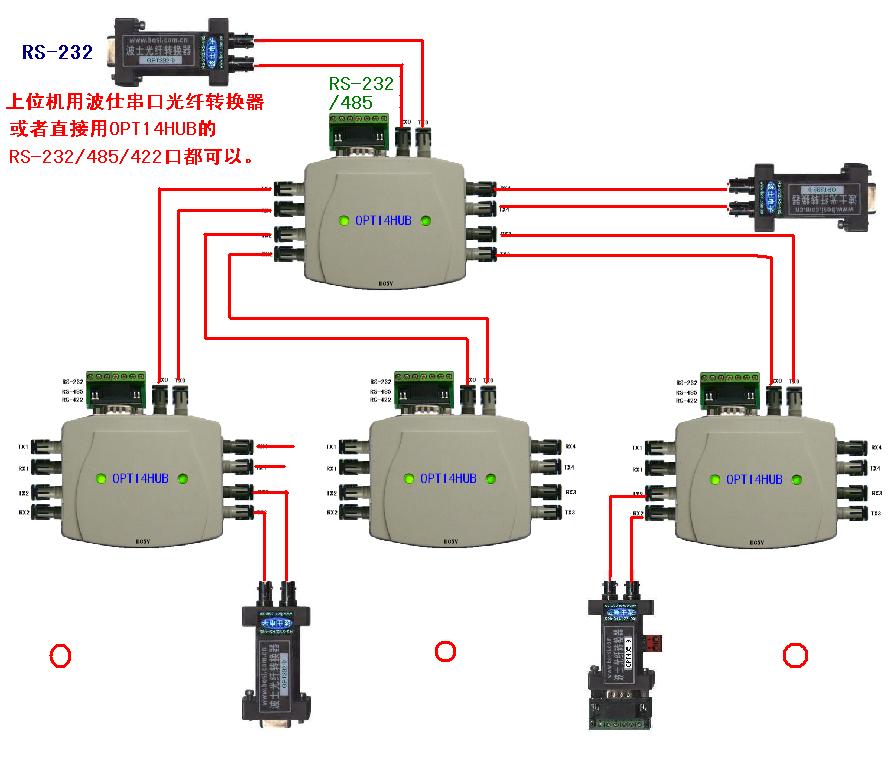

    OPT14HUB星形光纖組網多機通信圖       OPT22雙環光纖組網多機通信圖
