 RS-232/RS-485/RS-422口通用轉光纖

 OPT485L1--2480    單纖串口/光纖轉換器

波仕電子創造了世界上最小的單纖串口/光纖轉換器、同時也是世界上唯一的同時支持單模和多模光纖傳輸?shù)膯卫w串口/光纖轉換器。波仕電子的OPT485L1可以將RS-232、RS-485、RS-422串口信號轉換到到一根光纖進行雙向傳輸。OPT485L1不僅顛覆了傳統單纖串口/光纖轉換器的尺寸和外形，屏棄了傳統的大方鐵盒的外形，而且創造了在單模和多模光纖中都可以傳輸?shù)募夹g。

波仕電子的OPT485L1是最新一代串口光纖通信產品，直接從串口轉換出一根光纖進行雙向遠程傳輸。OPT485L1具有超小型的外形(74*23*47mm)、實現串口的單光纖傳輸、無須修改已有的軟件、無須驅動程序。OPT485L1只用一根光纖收發，成對使用。由于采用光纖作為通信傳輸介質，具有隔離高電壓、防電磁干擾、傳輸距離遠等優點。

本產品受以下中國專利保護：200730098650、200630307752，侵權必究！



OPT485L1單纖串口/光纖轉換器可以通過接線端子板或者電纜線接到RS-485、RS-422或RS-232。去掉接線端子板后產品的DB-9針座與計算機的DB-9針座的RS-232口的RXD、TXD、GND引腳分配是一樣的。OPT485L1默認使用SC光纖接頭，可選光纖跳線轉換為FC、ST頭。OPT485L1只有1個光纖頭，只用一根光纖進行收發，必須兩個OPT485L1成對使用（T3R5與T5R3成對使用）。

波仕單纖串口/光纖轉換器使用時用一根單模或者多模光纖接雙方的光纖頭。注意保持光纖轉換器的光纖座、光纖頭的清潔，如果不連接時請用相配套的橡皮塞子蓋住。 OPT485L1的供電為5V直流，請使用產品配套帶的電源。供電電壓為直流5V±0.5V，產品功耗小于2W。電源插座的旁邊帶LED電源指示燈，當外插電源時燈會一直亮著。

   波仕電子配套提供各種長度光纖以及ST、FC、SC接頭。

波仕OPT485L1的RS-232/485/422串口端是一個DB-9針座，具有RS-232、RS-485、RS-422全部引腳。當作為RS-232口時與PC機的DB-9針RS-232口的2、3、5腳分配完全相同。作為RS-422時，T+、T—是指從OPT485L1向外發送。注意RS-485和RS-422通信時建議要接地線（5腳）。RS-485/422無須跳線選擇。RS-485/422信號的參考地線與RS-232的GND是一樣的。





DB-9針端的引腳分配如下（帶接線端子）：



OPT485L1的光纖頭（SC頭）為單模/多模自動適應，這是波仕電子獨有的技術。

* OPT485L1的光纖傳輸距離最遠還可以達到50Km，但需要定做。



    典型應用1：在圖2中，串口設備A與串口設備B都配有RS-232、RS-485或者RS-422接口，通過兩臺OPT485L1光纖轉換器（T5R3與T3R5配對）可實現設備A與設備B之間的遠程光纖通信。

    典型應用2：圖3為多臺串口設備通過多對OPT485L1進行光纖組網通信的典型應用。最遠兩端的串口設備為RS-232、RS-485或RS-422，中間的設備為RS-485口。將中間的兩個OPT485L1的A-A相連、B-B相連、GND-GND相連，再一起接到設備2的RS-485口上。這樣實現了多臺串口設備的組網通信，多機通信方法同RS-485電纜線組網。





RS-232/RS-485/RS-422/CAN/光纖轉換器


無源RS-232/光纖轉換器為波士電子發明，是世界上體積最小的RS-232/光纖轉換器。波士光纖轉換器擁有系列專利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！

主要優點:

1.OPT232[S]-9只需要RXD、TXD、GND即可無須供電    2.OPT232[S]-9是世界上最小的RS-232/光纖轉換器 3.OPT485、OPT485S為RS-232/RS-485/RS-422通用     4.OPT-CAN是世界上第一款無須任何設置的CAN/光纖轉換器

用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）

                  RS-232/RS-485/RS-422口通用轉光纖

OPT485L1	單纖RS-232/485/422/光纖轉換器	單模多模通用	單纖雙向、SC頭	5V供電
OPT485L	雙纖RS-232/485/422/光纖轉換器	單模多模通用	雙纖雙向、SC頭	5V供電
OPT485-9	微型RS-232/485/422/光纖轉換器	多模	DB-9/DB-9外形	5V供電
OPT485	RS-232/485/422/光纖轉換器	多模	DB-25/DB-25外形	5V供電
OPT485S	RS-232/485/422/光纖轉換器	單模	DB-25/DB-25外形	5V供電

                  無源RS-232轉光纖

OPT232-9	微型無源RS-232/光纖轉換器	多模	DB-9/DB-9外形	無須供電
OPT232S-9	微型無源RS-232/光纖轉換器	單模	DB-9/DB-25外形	無須供電
OPT232V9	無源有源通用RS-232/光纖轉換器	多模	兼容OPT232-9	無源/5V供電

                  RS-232/RS-485/RS-422/光纖中繼轉換

OPT35EX	通用RS-232/485/422/光纖中繼轉換器	多模	適合總線形光纖組網	5V供電
OPT485EX	RS-485/光纖中繼轉換器	多模	適合總線形光纖組網	5V供電
OPT485EXS	RS-485/光纖中繼轉換器	單模	適合總線形光纖組網	5V供電
OPT232EX	RS-232/光纖中繼轉換器	多模	適合總線形光纖組網	5V供電
OPT232EXS	RS-232/光纖中繼轉換器	單模	適合總線形光纖組網	5V供電
OPT14HUB	1路串口光纖擴4路光纖集線轉換器	多模	適合星形光纖組網	5V供電
OPT22	微型串口雙環冗余光端機	多模	適合環形光纖組網	5V供電

                 CAN/光纖轉換器、CAN/光纖中繼轉換

OPT-CANL1	單纖CAN/光纖轉換器	單模多模通用	單纖雙向、SC頭	5V供電
OPT-CAN	CAN/光纖轉換器	多模	無須軟件設置	5V供電
OPT-CANS	CAN/光纖轉換器	單模	無須軟件設置	5V供電
OPT-CANEX	CAN/光纖中繼轉換器	多模	自動適應所有協議	5V供電
OPT-CANEXS	CAN/光纖中繼轉換器	單模	自動適應所有協議	5V供電

                 TTL/RS-232/轉光纖

OPT232TL	微型RS-232/TTL/光纖轉換器	多模	支持RS-232、TTL	5V供電
OPT232TLS	微型RS-232/TTL/光纖轉換器	單模	支持RS-232、TTL	5V供電

                 RS-232轉2路光纖

OPT2322	RS-232/2路光纖轉換器	多模	一路串口兩路光纖	5V供電
OPT2322S	RS-232/2路光纖轉換器	單模	一路串口兩路光纖	5V供電

                 全信號RS-232/光纖轉換

OPT232AL

全信號RS-232/光纖轉換器

多模

多傳RS-232握手信號

5V供電

                 單模/多模光纖相互轉換

OPT485MS

單模/多模串口光纖轉換器

多模-單模

支持各種串口光纖

5V供電

                 USB光纖延長、USB轉串口光纖

OPT-USB	USB光纖延長器（新！）	單模多模通用	USB協議	無源/5V供電
OPTU232L1	USB/串口光纖轉換器	多模	串口通信協議	無須供電
OPTU232SL1	USB/串口光纖轉換器	單模	串口通信協議	無須供電

                  以太網轉串口光纖

OPET232L1

以太網/串口光纖轉換器

多模

串口通信協議

5V供電

   《串口光纖通信的組網方式》      RS-232光纖多機通信圖

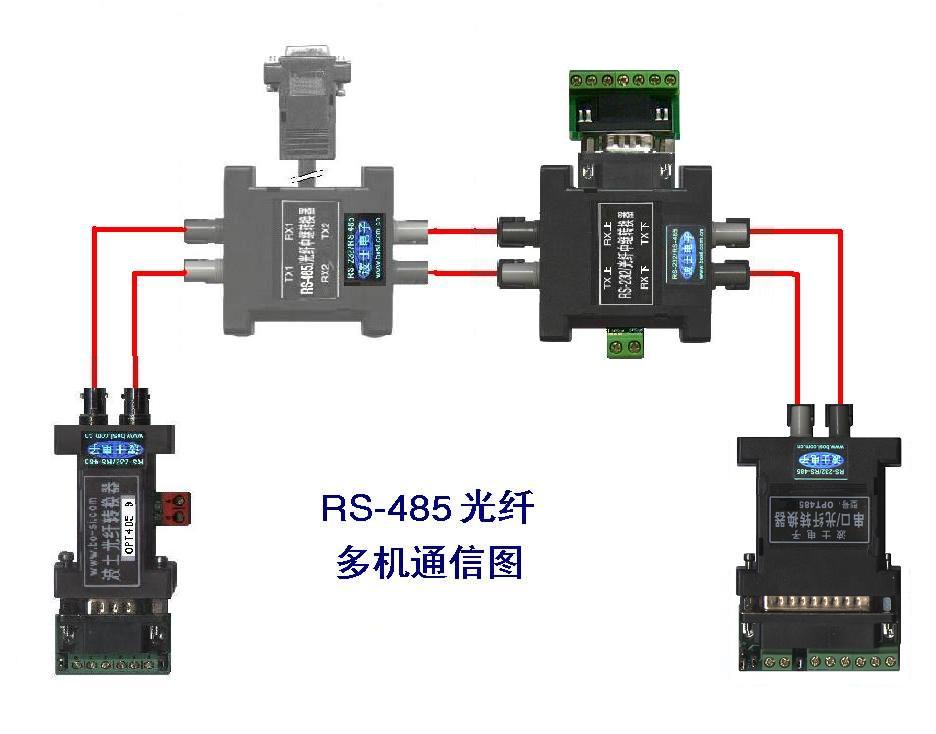

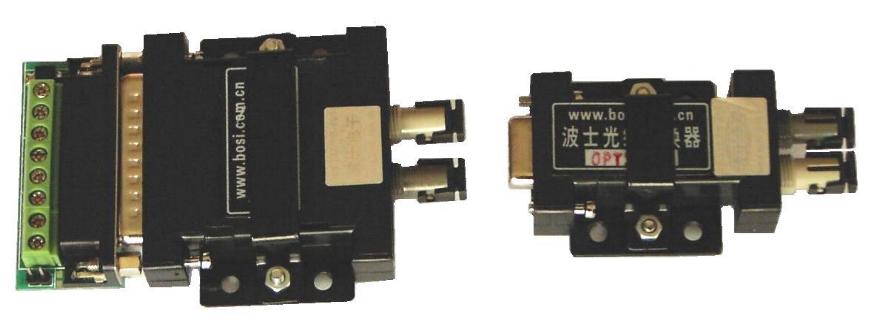

    RS-485光纖多機通信圖       安裝支架圖

    OPT14HUB星形光纖組網多機通信圖       OPT22雙環光纖組網多機通信圖
