J
MDM-2011集成多功能人機界面單片機控制器一體機 工業控制器（數字量信號控制、步進伺服電機控制、編碼器位置檢測、AD模擬量采集控制/DA模擬量輸出控制）
塑料機械印刷專用的人機界面 最佳替代PLC加文本顯示器的一體機 三軸聯動控制器 電機轉速控制器 步進電機運動控制器 編碼器位置檢測控制器 模擬信號檢測控制器 比例閥控制器 變頻器控制器
本產品研發制造商：深圳市精敏數字機器有限公司
一、產品描述
1、JMDM-2011簡介
深圳市精敏數字機器有限公司基于多年的工業控制行業經驗，自主研發的JMDM-2011產品是一種集成多功能型人機界面和單片機控制器一體機，是目前業內一款經過多年大規模成熟的工業應用、具有抗強干擾能力、功能強大、穩定可靠的工業控制器,可用作步進/伺服電機控制器、電機轉速控制器、溫度、濕度、電壓、電流、壓力模擬信號檢測控制器、編碼器位置檢測控制器等等。
它硬件采用具有高性能、工業級別的進口單片機芯片、部件，和專業的穩定性、抗干擾電路設計，軟件采用C語言或匯編語言編程，具有良好的可擴展性，可實現多種功能，帶有液晶屏人機交互界面，可通過界面上的薄膜輕觸開關在線設置參數，適用于各種強電磁、高頻干擾等環境惡劣的工業場合，可以實時地實現高精度、高速的定位、定時、速度控制，或模擬信號檢測、位置檢測控制，具有極高的性?xún)r(jià)比。JMDM-2011工業控制器以穩定可靠、高性?xún)r(jià)比和優異的性能表現極大地提高了客戶的生產效率和經濟效益。
2、JMDM-2011多功能產品組合介紹
JMDM-2011有基本型產品和多種擴展型產品，可根據客戶需求的不同，在基本型基礎上，靈活擴展定制出多種擴展型產品。具體介紹如下：
1）基本型：有12路光電隔離數字量輸入，NPN輸入形式，輸入電流為10mA；其中有兩路可作中斷源，用來高速計數；8路光電隔離數字量輸出，集電極開路輸出形式，最大輸出電流為1A，輸出頻率可以達到20KHz。可用于各種20點數字量輸入輸出的控制系統，可控制氣缸、電磁閥、繼電器等；可用于替代20點以?xún)?nèi)的PLC用于各種控制場合（如各種機器控制），功能上比20點的PLC加文本顯示器更為強大、靈活和穩定。
2）運動控制擴展型：在基本型之上，多了1路高速脈沖輸出。可控制一路步進電機或伺服電機做作運動控制，脈沖頻率為200KHZ，最大可達400KHZ。在控制電機高速運動時，PLC由于其固有的缺陷（受固定封裝好的模塊功能所限），功能實現起來遠遠不如單片機控制器更為靈活、強大。基于多年工業控制行業的經驗、對單片機控制器和PLC的深刻理解，JMDM-2011單片機控制器比業內的各種品牌PLC在電機高速運動控制功能方面做得更為專業、功能強大、精確和靈活。
3)DA擴展型：在基本型之上，多了1路12位高速高精度DA（模擬量）輸出，輸出范圍是0V-10V；穩定可靠，轉換速度快，可用于控制變頻器，比例閥，焊接電流等；
4)AD擴展型：在基本型之上，多了8路12位高速高精度AD（模擬量）輸入，但少了2路數字量輸入。可用于模擬量的檢測控制，如電壓，電流，溫度，濕度，壓力等模擬量信號的檢測控制；
5）編碼器擴展型：在基本型之上，外接一路電子尺或編碼器作位置檢測, 編碼器AB兩相解碼頻率為200KHZ。
6）其它定制化擴展型：以上5種型號可以任意組合擴展，但現有的外殼只能容納運動控制擴展型＋編碼器擴展型同時擴展的組合，其它2種及以上的擴展型組合需要重新定制外殼。
3、應用場合
目前已廣泛應用于氣缸、電磁閥、繼電器、步進及伺服電機、比例閥控制、變頻器控制等高速、高精度模擬量輸入輸出、數字量輸入輸出場合。
4、成功應用案例
目前已在全國各省市、港澳臺地區成功、廣泛應用于自動售水機、制袋機、沖床送料機、滾輪送料機、粉碎機、印刷機、切割機、壓粉機、壓力測試儀、液壓控制器、激光控制器、多段多路溫度控制器等要求高精度、高速度的工業環境和設備上，并遠銷海內外。
應用舉例：
開機界面有機械制造商公司名及聯系方式，為貴公司免費打廣告，讓生意旺起來！滾輪沖床送料機控制系統運行界面顯示“設定送料長度，產量計數，狀態，段數”其中“設定送料長度”指送料系統正在送料的長度，“產量計數”指送料完成的產品數量，狀態指系統正在運行的狀態，有“運行”“停止”“手動”三種，段數指系統正在運行的送料段數。
二、功能特性
1.8位高性能單片機作為主控制芯片，程序空間為64K；
2.32K字節的數據存儲器，可以用來保存參數等數據，斷電數據不丟失；
3.內部采用了時鐘芯片DS12C887，可作時間運算和時間控制；
4.主電源（內部工作電源）：5V直流電， 外部電源：12-24V直流電；
5.1路標準的RS232串行通信接口，可以與電腦等上位軟件通信，也可與多個控制器之間聯機工作；
6.可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
7.系統采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，并有專業的電源監控電路使系統工作穩定可靠，無死機現象；
8.192 *64液晶藍屏顯示；一屏可顯示12*4個漢字；也可顯示圖形數字符號等；
9.有16個薄膜輕觸開關，可在線設置參數；
10.外形尺寸：緊湊型機殼，控制器機殼尺寸：160mm*80mm*50mm，可用螺釘安裝；
11.用Keil C或匯編編程，用戶編程有困難的可把工藝流程發給我司，我司可幫助編程。
JMDM-2011一體機（人機界面單片機控制器）產品已經廣泛、規模化應用于以下典型行業中：
1） JMDM數控滾輪/沖床送料控制系統(JMDM-2011運動控制擴展型)；
2） JMDM投幣或刷卡式自動售水機控制系統(JMDM-2011基本型)；
3） JMDM物品稱重篩選系統(JMDM-2011基本型)；
4） JMDM切割機、制袋機、封切機控制系統(JMDM-2011運動控制擴展型)；
5） JMDM鉆孔機控制系統(JMDM-2011運動控制擴展型)；
6） JMDM下料機控制系統(JMDM-2011運動控制擴展型)；
7) JMDM印刷機控制系統(JMDM-2011運動控制擴展型)；
8） JMDM多段多路智能溫控系統（JMDM-2011 AD擴展型）；
9） JMDM壓力控制系統（JMDM-2011 AD擴展型）；
10） JMDM人機界面三軸聯動控制系統（JMDM-1830，2011三軸聯動擴展型）；

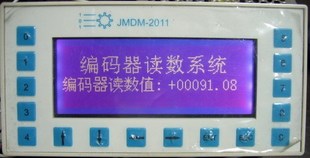

11）JMDM人機界面編碼器讀數位置檢測控制系統(JMDM-2011基本型、編碼器擴展型)；
