JMDM-TGKZ在線串口調光調壓調功應用系統
一、JMDM-TGKZ在線串口調光調壓調功應用系統簡介
JMDM-TGKZ在線串口調光調壓調功系統是深圳市精敏數字機器有限公司自主研發的一款工業級高可靠性單片機控制系統，主要由電腦和JMDM-TGKZ工業控制器實現在線串口控制8路調光調壓調功通道，具有操作簡便、抗干擾、性能穩定、功能強大、經濟實用等特點，是各種燈光、發熱絲等亮度、電壓、功率控制的高性能、低成本、簡便易用的解決方案。

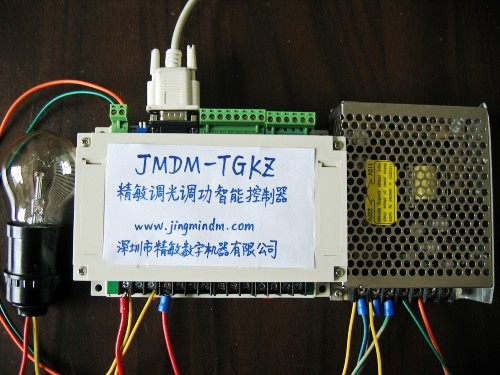

一套JMDM-TGKZ在線調光調壓調功系統由JMDM-TGKZ工業控制器、電源、串口線、電腦四部分組成，以可控硅斬波調壓為主要特征，又可簡稱為精敏在線調光調壓調功系統、JMDM RS485/232串口控制調光調壓調功系統。客戶無需懂專業編程語言，直接使用精敏調光調壓調功軟件或根據通信協議利用通用軟件如串口調試助手發送字符串，即可輕松實現利用電腦串口在線控制8路可控硅輸出的導通角從而實時調節8路輸出電壓；支持通過RS485總線接口進行功能擴展I/O點數、A/D、D/A點數、步進/伺服控制；隨產品可提供上位機串口控制的VB范例程序和通信協議，方便客戶在此基礎上進行二次開發、集成使用；可用于電腦串口通信實現調光、調壓、調功控制的學習、實驗及各種工業應用。
二、 控制器技術參數及功能特性
1、工作電源：AC18V或DC24V；有過壓保護以及雷擊靜電保護功能；
2、采用8051工業級的單片機；采用硬件高速運算，具有高速穩定等特點；
3、輸入：8路高速光電隔離數字量輸入，可用于外接各種傳感器（如外接光電式，電容式，電感式，霍爾式等各種傳感器）實現開關量的檢測控制；
4、輸出：
1）3路高速（20KHZ）八位PWM輸出：可用于控制比例閥，舵機，變頻器等外部負載；
2）8路可控制硅斬波輸出：可控硅斬波控制采用了高速邏輯運算芯片，穩定可靠；作為8路調光、調壓、調功輸出通道，可控制電壓范圍為（0V~220V）交流，輸出最大電流是5A，可外接燈光，發熱絲等負載實現調光、調壓、調功功能；
5、精確時間運算及控制：有并行時鐘芯片，編程可實現年、月、日、時、分、秒的精確時間運算及控制；
6、系統穩定性：采用特有的抗高頻干擾電路，工作穩定可靠，其中每路可控硅輸出都有全光電隔離、過壓保護電路、專用的觸發電路；可抗雷擊以及靜電沖擊；有看門狗功能，有死機自動復位功能；
7、存儲空間：32K的程序空間，32K的數據空間；
8、通信接口：1路RS232（抗15千伏靜電沖擊），可直接通過串口下載程序實現獨立控制；或與上位機如與電腦、觸摸屏通信而實現遠程控制、上位機監控；
9、豐富的可擴展性：可通過RS485接口與精敏其它系列的控制板組網通信，完成其它如步進伺服控制、模擬量輸入輸出、數字量輸入輸出等多種功能的大型控制系統；
10、控制距離：簡單需求用RS232通信，電腦與控制器之間是一對一的關系，通信距離最大10米；
復雜需求可以采用RS485通信，電腦與控制器之間是一對多的關系；通信距離最大可達1千米左右,每個控制器可以設定不同的地址，一臺電腦最多可控制255個控制器；
11、安裝尺寸：一體化緊湊型設計，便利的固定孔安裝，也可用導軌安裝：外殼尺寸：長×寬×高為：154mm×126mm×60mm；
三、 系統使用說明
1、硬件連接
參照本說明書后面所附的接線圖：
1）接好電源與控制器、控制器與負載（燈光）之間的接線；
2）連接好控制器（JMDM-TGKZ）到主控（電腦）之間的串口連接線。
2、精敏串口調光上位機軟件使用說明
1）安裝軟件：
打開隨產品附送的產品資料：精敏八路調光調壓調功上位機軟件，即“八路調光調壓調功系統_安裝程序”文件夾，雙擊setup安裝軟件或直接運行Support文件夾里面的.EXE文件。
2）選擇串口號、控制器地址：
在串口選擇框中選擇要操作的串口（串口幾在設備管理器中查看，電腦無串口的需要使用USB轉串口設備并安裝好其驅動）；在控制器選擇框選擇要操作的控制器，串口控制1臺控制器時，選控制器1；
3）調節燈光：

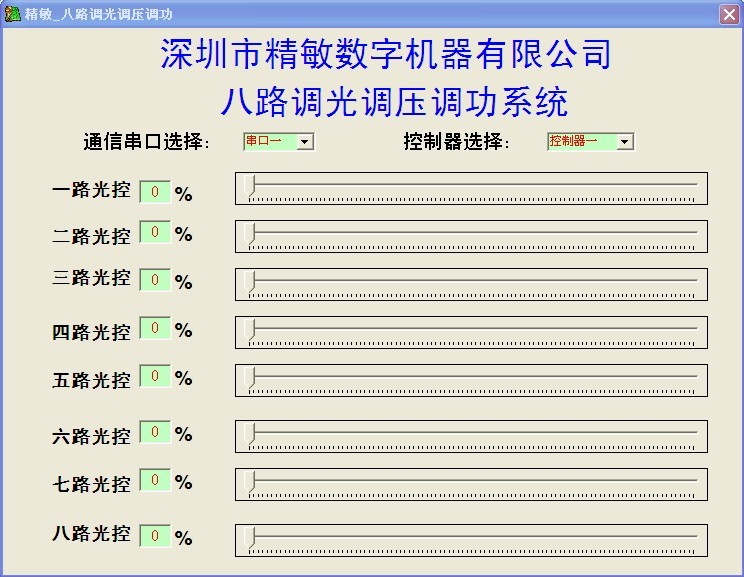

軟件安裝后，連上串口線即可正常運行；在軟件界面的八路燈光調節窗口，拖動鼠標即可實時控制八路可控硅的導通角從而控制輸出點的實際電壓，用鼠標拖動燈光亮度設定條時，可實現燈光亮度從0%-100%的調節；此時左側顯示燈光亮度的實際百分值。
3、上位機軟件擴展功能描述
1）利用串口調試助手發字符串指令控制8路燈光亮度：
客戶也可不用精敏上位機軟件，自行根據通信協議二次開發，或者使用通用軟件如串口調試助手，發送字符串來調光調壓調功。上位機通過RS232口連接控制器后，向控制器發送一串字符或ASCII代碼指令既可控制可控硅輸出。例如：串口發送：O(00,00,000)，控制8路燈光的導通角（調光調壓）：
協議解析：前面二位是地址（串口控制1臺控制器時，控制器地址位默認為00），中間二位是通道數，后面三位是燈光調光參數,其中為0時燈光熄滅，為200時燈光最亮,調光參數的取值范圍是［0--200］。
2）多臺組網構成大型遠程測控系統：
通過地址編碼和RS485組網，一個主控機最多可以尋址、控制255臺控制器，即一臺電腦可以與255臺精敏調光控制器組成大型遠程測控系統：控制器和主機之間、多臺控制器之間的距離均可通過RS485總線延長（最長1千米），這樣主機可以放置在離控制器比較遠的地方，實現遠程組網控制。
3）定制化需求：
可根據客戶特定需要，定制符合客戶要求的多樣化、個性化應用的控制系統功能、上位機控制軟件，如定時、循環自動調節燈光亮度。
四、 應用案例
獨立、串口、遠程調光系統；調壓系統；發熱絲調功系統；
五、 訂購信息
控制板、電子版資料（包括精敏串口調光軟件、說明書、接線圖）、安裝螺釘；發貨方式：快遞。
六、 售后服務
1、自產品售出之日起,硬件正常使用下出現故障,保修一年，保修期后只收取維修成本費用；因自然力、人為損壞、未按說明使用、不恰當的操作、拆修,或超出使用范圍的濫用等造成的故障,不在保修范圍內。
2、變壓器、串口通信線等贈品或附屬品屬于易耗品,不在保修范圍。
3、技術支持：提供遠程電話、網絡在線技術支持。
