耐震雙刻度壓力表YN-50/YN60/YN75/YN100/YN150

 耐震雙刻度壓力表是將指示表盤由原來的法定計量單位又增加一個英制計量單位，以滿足外向型企業及外商出口的需要。即雙刻度耐震壓力表在表盤上的刻度為MPa及psi計量單位。外殼材料有鐵殼和不銹鋼殼二種，型號規格有YN-50/YN60/YN100/YN150。雙刻度耐震壓力表適用于環境劇烈振動場所，可耐受介質的脈動，沖擊及突然卸荷，儀表指示穩定清晰。廣泛應用于機械、石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。 使用壽命長，是普通壓力表的替代產品..防護等級IP65。

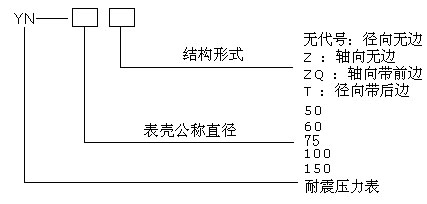

耐震壓力表型號命名：

使用工作溫度：-5℃~55℃；-25℃~55℃
使用工作環境振動頻率不大于25Hz，振幅不大于1mm
耐震壓力表執行標準：Q/320211 DGH01-2003

耐震壓力表技術參數：

型號	結構形式	精確度%	測量范圍  MPa
YN-50      YN-50T YN-50Z YN-50ZQ	徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊	±2.5	-0.1～0;-0.1～0.06;-0.1～0.15; -0.1～0.3;-0.1～0.5;-0.1～0.9 -0.1～1.5;-0.1～2.4;0～0.16;0～0.25;   0～0.4;0～0.6;0～1.0;0～1.60～2.5;   0～4.0;0～6.0;0～10;0～16 ；0～25;   0～40;0～60;0～100
YN-60 YN-60T YN-60Z YN-60ZQ	徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊
YN-75 YN-75T YN-75Z YN-75ZQ	徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊
YN-100 YN-100T YN-100Z YN-100ZQ	徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊	±1.6
YN-150 YN-150T YN-150Z YN-150ZQ	徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊
注：軸向可按要求帶方形前邊或卡箍式

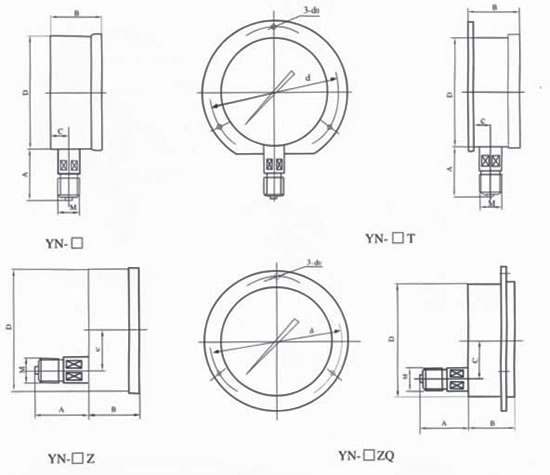

耐震壓力表外型安裝尺寸：

型號	外形尺寸 mm
	A	B	C	D	d	d0	M
YN-50	29	24	9	50	/	/	G1/4
YN-50T	29	28	11		60	3.4
YN-50Z	29	24	0		/	/
YN-50ZQ	29	24	0		60	3.4
YN-60	31	32	14	60	/	/	14X1.5
YN-60T	31	32	15		75	3.4
YN-60Z	30	32	0		/	/
YN-60ZQ	30	32	0		75	3.4
YN-75	24	30	12	75	/	/
YN-75T	24	30	12		90	5.5
YN-75Z	24	30	0		/	/
YN-75ZQ	24	30	0		90	5.5
YN-100	44	45	18	100	/	/	20X1.5
YN-100T	44	46	19		118	5.5
YN-100Z	43	45	34		/	/
YN-100ZQ	43	45	44		118	5.5
YN-150	50	47	19	149	/	/	20X1.5
YN-150T	50	48	20		165	5.5
YN-150Z	51	47	55		/	/
YN-150ZQ	51	47	55		165	5.5
注：連接螺紋可按要求訂貨

連接螺紋如不注明按表中確定,螺紋也可按照要求生產.



使用與訂貨須知：
       使用中因環境溫度過高，儀表指示值不回零位，可用細針在儀表橡皮塞上通一小孔，使儀表內腔與大氣相通即可。
       工作環境應無腐蝕性氣體。
       訂貨請說明名稱、型號及測量范圍。
