徑向帶邊耐震壓力表YN-50TQ/YN60TQ/YN75TQ/YN100TQ/YN150TQ
徑向帶邊耐震壓力表利用面板安裝在控制設備面板上,適用于環境劇烈振動場所,可耐受介質的脈動,沖擊及突然卸荷,儀表指示穩定清晰穩定。外殼材料有鐵殼和不銹鋼殼二種,型號規格有YN-50/YN60/YN100/YN150。廣泛應用于機械、石油、化工、冶金、礦山、電力等部門,測量對銅和銅合金無腐蝕性介質的壓力。

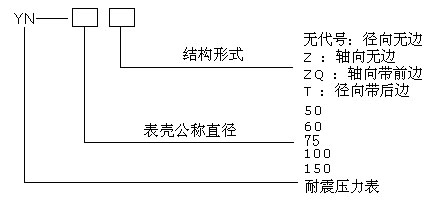

型號命名:
使用工作溫度:-5℃~55℃;-25℃~55℃
使用工作環境振動頻率不大于25Hz,振幅不大于1mm
耐震壓力表執行標準:Q/320211 DGH01-2003
耐震壓力表技術參數:
|
型號 |
結構形式 |
精確度% |
測量范圍 MPa |
|
YN-50
YN-50T
YN-50Z
YN-50ZQ |
徑向無邊
徑向帶后邊
軸向無邊
軸向帶前邊 |
±2.5 |
-0.1~0;-0.1~0.06;-0.1~0.15;
-0.1~0.3;-0.1~0.5;-0.1~0.9
-0.1~1.5;-0.1~2.4;0~0.16;0~0.25;
0~0.4;0~0.6;0~1.0;0~1.60~2.5;
0~4.0;0~6.0;0~10;0~16 ;0~25;
0~40;0~60;0~100 |
|
YN-60 YN-60T YN-60Z YN-60ZQ |
徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊 |
|
YN-75
YN-75T
YN-75Z
YN-75ZQ |
徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊 |
|
YN-100 YN-100T YN-100Z YN-100ZQ |
徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊 |
±1.6 |
|
YN-150 YN-150T YN-150Z YN-150ZQ |
徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊 |
|
注:軸向可按要求帶方形前邊或卡箍式 |

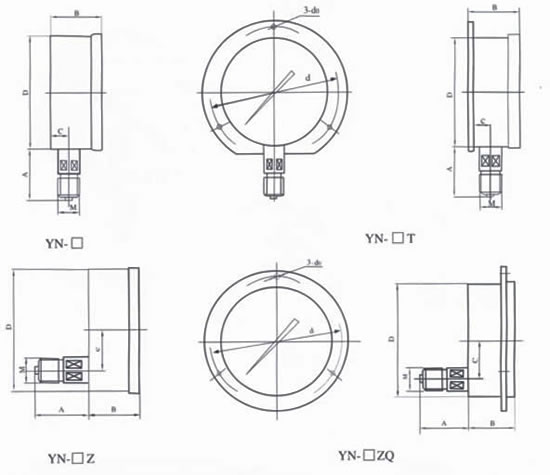

耐震壓力表外型安裝尺寸:
|
型號 |
外形尺寸 mm |
|
A |
B |
C |
D |
d |
d0 |
M |
|
YN-50 |
29 |
24 |
9 |
50 |
/ |
/ |
G1/4 |
|
YN-50T |
29 |
28 |
11 |
60 |
3.4 |
|
YN-50Z |
29 |
24 |
0 |
/ |
/ |
|
YN-50ZQ |
29 |
24 |
0 |
60 |
3.4 |
|
YN-60 |
31 |
32 |
14 |
60 |
/ |
/ |
14X1.5 |
|
YN-60T |
31 |
32 |
15 |
75 |
3.4 |
|
YN-60Z |
30 |
32 |
0 |
/ |
/ |
|
YN-60ZQ |
30 |
32 |
0 |
75 |
3.4 |
|
YN-75 |
24 |
30 |
12 |
75 |
/ |
/ |
|
YN-75T |
24 |
30 |
12 |
90 |
5.5 |
|
YN-75Z |
24 |
30 |
0 |
/ |
/ |
|
YN-75ZQ |
24 |
30 |
0 |
90 |
5.5 |
|
YN-100 |
44 |
45 |
18 |
100 |
/ |
/ |
20X1.5 |
|
YN-100T |
44 |
46 |
19 |
118 |
5.5 |
|
YN-100Z |
43 |
45 |
34 |
/ |
/ |
|
YN-100ZQ |
43 |
45 |
44 |
118 |
5.5 |
|
YN-150 |
50 |
47 |
19 |
149 |
/ |
/ |
20X1.5 |
|
YN-150T |
50 |
48 |
20 |
165 |
5.5 |
|
YN-150Z |
51 |
47 |
55 |
/ |
/ |
|
YN-150ZQ |
51 |
47 |
55 |
165 |
5.5 |
|
注:連接螺紋可按要求訂貨 |
使用與訂貨須知:
使用中因環境溫度過高,儀表指示值不回零位,可用細針在儀表橡皮塞上通一小孔,使儀表內腔與大氣相通即可。
工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍。
