不銹鋼真空壓力表Z-60B/Z-75B/Z-100B/Z-150B
不銹鋼真空壓力表全部采用不銹鋼材料制造,主要零件采用OCr18Ni12Mo2Ti材料,也可根據客戶需要選用蒙乃爾或鈦材。適用于有腐蝕性氣體環境,可檢測腐蝕性較強介質的真空壓力測量,廣泛應用于石油、化工、冶金等工業壓力測量。

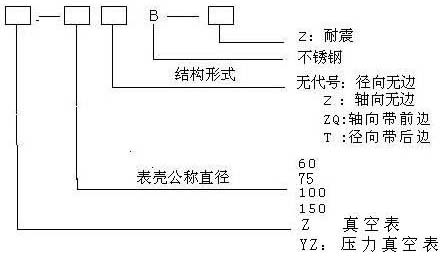

| 型號命名: |
 |
| |
|
|
型號 |
結構形式 |
精確度% |
測量范圍 MPa |
|
Z-60B Z-60TB Z-60ZB Z-60ZQB |
徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊 |
±2.5 |
-0.1~0;-0.1~0.06;-0.1~0.15;
-0.1~0.3;-0.1~0.5;-0.1~0.9
-0.1~1.5;-0.1~2.4;
|
|
Z-75B
Z-75TB
Z-75ZB
Z-75ZQB |
徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊 |
|
Z-100B Z-100TB Z-100ZB Z-100ZQB |
徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊 |
±1.6 |
|
Z-150B Z-150TB Z-150ZB Z-150ZQB |
徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊 |
|
注:軸向可按要求帶方形前邊。 |
不銹鋼真空表執行標準:GB/T1226-2001,Q/320211 DGH01-2003 不銹鋼真空表使用工作溫度:-40℃~70℃; 不銹鋼耐震真空表使用工作溫度:-25℃~70℃ 工作環境振動頻率不大于25Hz,振幅不大于1mm

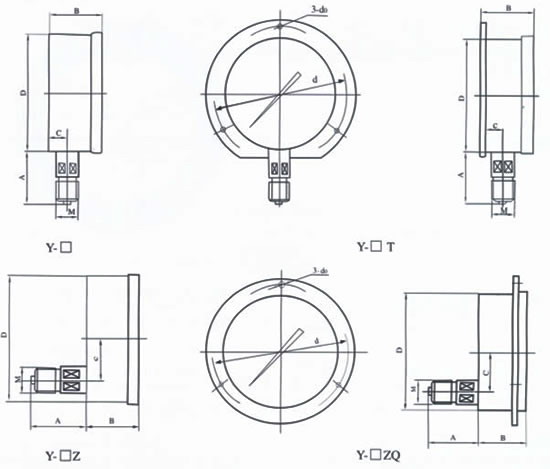

外形尺寸

|
型號 |
外形尺寸 mm |
|
A |
B |
C |
D |
d |
d0 |
M |
|
Z-60B |
31 |
32 |
14 |
60 |
/ |
/ |
14X1.5 |
|
Z-60TB |
31 |
32 |
15 |
75 |
3.4 |
|
Z-60ZB |
30 |
32 |
0 |
/ |
/ |
|
Z-60ZQB |
30 |
32 |
0 |
75 |
3.4 |
|
Z-75B |
24 |
30 |
12 |
75 |
/ |
/ |
|
Z-75TB |
24 |
30 |
12 |
90 |
5.5 |
|
Z-75ZB |
24 |
30 |
0 |
/ |
/ |
|
Z-75ZQB |
24 |
30 |
0 |
90 |
5.5 |
|
Z-100B |
44 |
45 |
18 |
100 |
/ |
/ |
20X1.5 |
|
Z-100TB |
44 |
46 |
19 |
118 |
5.5 |
|
Z-100ZB |
43 |
45 |
34 |
/ |
/ |
|
Z-100ZQB |
43 |
45 |
44 |
118 |
5.5 |
|
Z-150B |
50 |
47 |
19 |
149 |
/ |
/ |
20X1.5 |
|
Z-150TB |
50 |
48 |
20 |
165 |
5.5 |
|
Z-150Z |
51 |
47 |
55 |
/ |
/ |
|
Z-150ZQ |
51 |
47 |
55 |
165 |
5.5 |
|
注:連接螺紋可按要求訂貨 |
使用與訂貨須知: 不銹鋼耐震壓力表不適用于外界有氧、氯、硝酸和過氯化氫等強氧化劑環境。 訂貨請說明名稱、型號及測量范圍 |
