PA-02無源配電隔離器，無需外供電源，從輸出側獲取能量，隔離后為輸入側兩線制儀表供電，實現能量傳輸。PA-02無源配電隔離器,35mm導軌安裝，2000V隔離耐壓，0.1%級傳輸精度。超薄12.5mm，5年質量保證。
|
輸入規格： |
|
代碼 |
輸入信號 |
配電電壓 |
|
1 |
4-20mA兩線制變送器 |
16-24V |
|
輸出規格： |
|
代碼 |
輸出信號 |
|
1 |
兩線制輸出4-20mA |
技術指標：
配電電壓：16—24V（最大驅動電流30mA）
輸出負載：0—500Ω(端口內部電源24V時)
響應時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.2%的終值
溫度系數：15ppm/K的測量值/100Ω負載
耐壓強度：500VDC時100MΩ以上,2000VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求
（等同IEC61326-1）
工作溫度：-25℃~+85℃
工作濕度：<90%RH（無凝結水）
外殼材料：尼龍PA.66
重 量：約50克
產品特點：
●易連接，長壽命
●自供電，輸出端取電
●外形小巧，厚度僅12.5mm
●D I N 導軌安裝，插拔式端子
產品圖：
選型舉例：
方框圖：

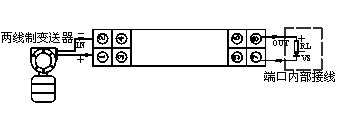

接線圖：

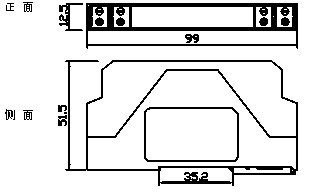

外形尺寸圖：
