PA-03無源隔離器，無需外供電源，從輸出環路獲取少許能量，實現信號隔離，解決端口制式不匹配及電源沖突等問題。PA-03無源隔離器,35mm導軌安裝，2000V隔離耐壓，超薄12.5mm，5年質量保證。常用型號：PA-0371，PA-0331，PA-0311。
|
輸入規格： |
|
代碼 |
輸入信號 |
輸入阻抗 |
|
1 |
0—75mV |
≥100KΩ |
|
2 |
0—5V |
|
3 |
0—10V |
|
4 |
0— 250V |
|
5 |
0—10mA |
≤100Ω |
|
6 |
0—20mA |
|
7 |
4—20mA |
|
8 |
用戶特定參數 |
|
輸出規格： |
|
代碼 |
輸出信號 |
|
1 |
兩線制輸出4-20mA |
技術指標：
輸入阻抗：電壓型≥100KΩ，電流型≤100Ω
輸出阻抗：0—500Ω(端口內部電源24V時)
響應時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.1%的終值
溫度系數：15ppm/K的測量值/100Ω負載
耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求
（等同IEC61326-1）
工作溫度：-25℃~+85℃
工作濕度：<90%RH（無凝結水）
外殼材料：尼龍PA.66
重 量：約50克
產品特點：
自供電
●易連接，長壽命
●外形小巧，厚度僅12.5mm
●D I N 導軌安裝，插拔式端子
產品圖：
選型舉例：
方框圖：

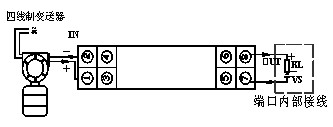

接線圖：
外形尺寸圖：
