P-1130通用型信號隔離隔離器、配電器完全可以代替PA-11和PA-13，頂端的撥件開關方便您在兩線制和四線制之間互換，方便現場使用。24Vdc供電，輸入、輸出、電源、通道間全隔離，一入一出，超薄外殼（12.5mm）寬溫度范圍使用（-20-85℃）。
ISOTRANS—P-1130
隔離/配電4—20mA標準信號
產品介紹：
P-1130通用型隔離﹑配電器是PARAGON（帕羅肯公司）提供的一款高功能﹑高可靠性接口技術產品
P-1130隔離分配器用于4-20mA標準信號的隔離﹑轉換和配電。輸入和輸出中每一個都可以單獨配置。通過訂貨號選擇信號組合。其高可靠性以及成本最佳化設計使得P-1130成為此類產品的首選。
厚度僅為12.5mm的小巧外殼節省開關柜空間。此外，實用的插入式接線端子使得裝配更容易。該產品頂面配備一個撥鍵開關，用于選擇輸入設備2線和4線，從而確定開關位置。
高度絕緣的保護性隔離可以保護維修人員和下游設備安全，防止不可接觸的高電壓造成損壞，并且P-1130普遍的適用于各種測量和工業應用。
3年質保期：
自交貨之日起三年內，如果發現任何缺陷，將在我們的工廠得到免費維修（運費由用戶承擔）
產品優勢：
● 范圍固定/２線４線儀表信號可選
現成可用，不需要進行任何調節和設置．產品頂面帶設置撥鍵，可據儀表制式選擇．
● 3端口隔離
防止由于寄生電壓或接地回路而引起的錯誤測量
● 超小尺寸外殼
厚度為12.5mm外殼，帶有插入式螺旋接線端子，方便安裝使用
● 保護性隔離
3000V隔離電壓，有效保護維修人員和下游設備安全，防止不可接觸的高電壓造成損害。
● 最大可靠性/低功耗技術
無需維護成本。功率損耗很低，這是避免自然生熱和組件老化﹑獲取高精度可靠性和長期穩定性的重要因素。
技術規格：
|
輸入 |
|
輸入信號四線制1 |
0（4）…20mA，0…5（10）V… |
|
輸入電阻 |
電流輸入 100Ω
電壓輸入 100KΩ |
|
過 載 |
電流輸入 ≤100mA
電壓輸入 ≤30V |
|
輸入信號兩線制2 |
4…20mA |
|
輸入端配電電壓 |
26V-28V |
|
輸出 |
|
輸出信號 |
0（4）…20mA/1-5V |
|
負 載 |
0-500Ω |
|
響應時間 |
大約10ms@500Ω負載 |
|
波 紋 |
<10mVrms |
|
技術參數 |
|
|
輸出為電流時 |
|
負載誤差 |
0-500Ω<0.2% |
|
精 度 |
0.1%終值（負載250Ω時） |
|
溫度系數 |
< 50PPM/℃ |
|
測試電壓 |
2.5kＶ，50Hz輸入／輸出端之間 |
|
工作電壓（絕緣） |
最大600VDC時100MΩ以上，3000VAC/分鐘 |
|
環境溫度 |
工作 |
-20~+85℃ |
產品圖：

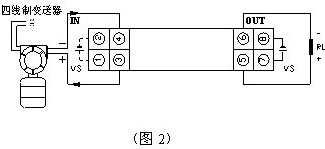

原理圖及接線圖：

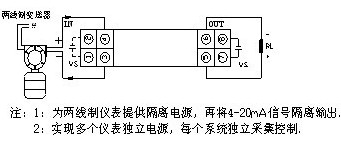

＊提示1 ：前端為2線制儀表時，將產品頂面開關拔至2wire端，如（圖1）

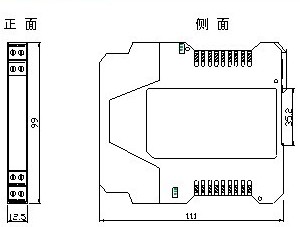

外形尺寸圖：
