PRG-1000是一款無源檢測端及操作端通用隔離安全柵,本產品不需輔助電源,用戶按需要可將雙通道中任何一個回路選用為檢測端方式或操作端方式,并且無需本安接地,使用極為方便。檢測端方式接二線制變送器,操作端方式接閥門定位器、電氣轉換器。
●型號命名方式:
PRG-1000-□ 1：?jiǎn)瓮ǖ?：雙通道
●電源電壓:24V回路供電
安全柵內部功耗：200mW(包括內部負載電阻）
●檢測端方式（危險側）輸入電流:4-20mA
變送器配電電壓:
最高電壓≤25V(30V回路供電,4mA輸出)
最低電壓≥14V(24V回路供電,20mA輸出）
配電電源內部負載阻抗:302Ω
輸出信號:4-20mA（安全側）
●操作端方式（危險側）輸出電流:4-20mA
電壓跌落：9V（電流20mA時及302Ω內部負載電阻）
輸入電流:4-20mA（安全側）
●性能指標
絕緣強度：本安端/非本安端2500VAC/1分鐘
輸出精度：0.1% F.S（操作端方式）
0.2% F.S（檢測端方式）
溫度漂移：±0.01%/℃
工作溫度: -20～+60℃
現對濕度：35%～85% RH
貯存溫度：-40℃～+80℃
●結構及外形尺寸
產品結構:35mm導軌卡裝，ABS外殼材料，
插拔式端子
外形尺寸: 厚16.5×寬106×高112（mm）
整機重量：120g
產品特點：無需獨立電源，檢測、操作通用，符合EMC標準
安裝場所：周?chē)諝庵袘?yīng)不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備：0區、1區、2區，ⅡA、ⅡB、ⅡC危險區，
通道1：閥門定位器，電/氣轉換器
通道2：二線制變送器
最高連續工作電壓：30VDC
額定放電電流In：5KA（線對地、線對線）
最大放電電流Imax：10KA（線對地）
依據標準：GB/T18802.21-2004

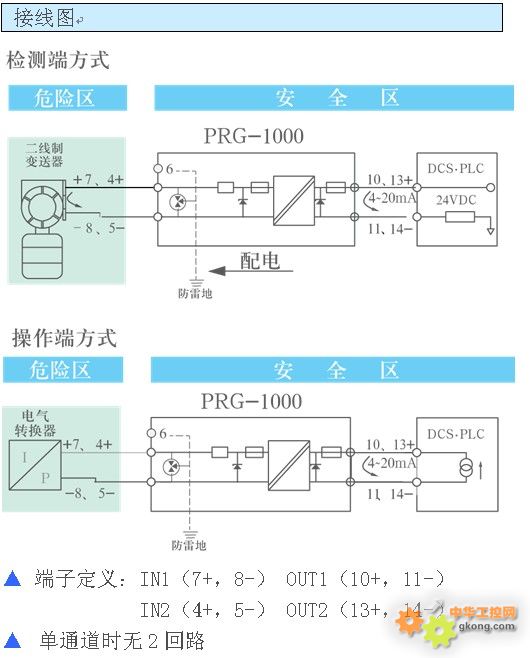

1. 帶浪涌保護時，儀表6腳端子必須接地線；
2．采用可拆分接線端子，方便使用；
3．導線采用截面積0.5mm2～2.5 mm2；
4．導線裸露長度約8mm，由M3螺釘鎖緊。
●國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[Exia Ga]（ⅡC）
認證編號：CNEx12.0061
認證參數：端子（7-8和4-5）
Um=250VAC/DC Uo=28VDC Io=119mA
Po=0.83W Lo=2.0mH Co: 0.05uF
